Módulo gestión de red
En este módulo podrás definir y configurar parámetros vinculados a la gestión de red.
Dispondrás de diversas herramientas para la creación y administración de
planes, nodos y cajas de fibra.
.

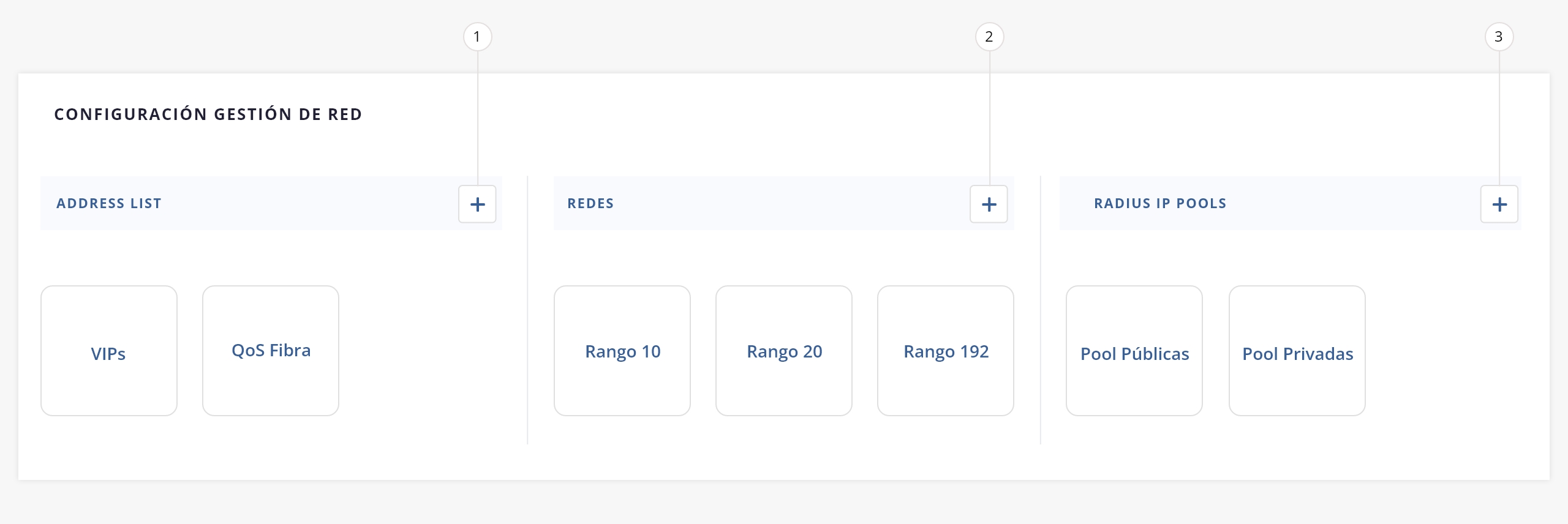

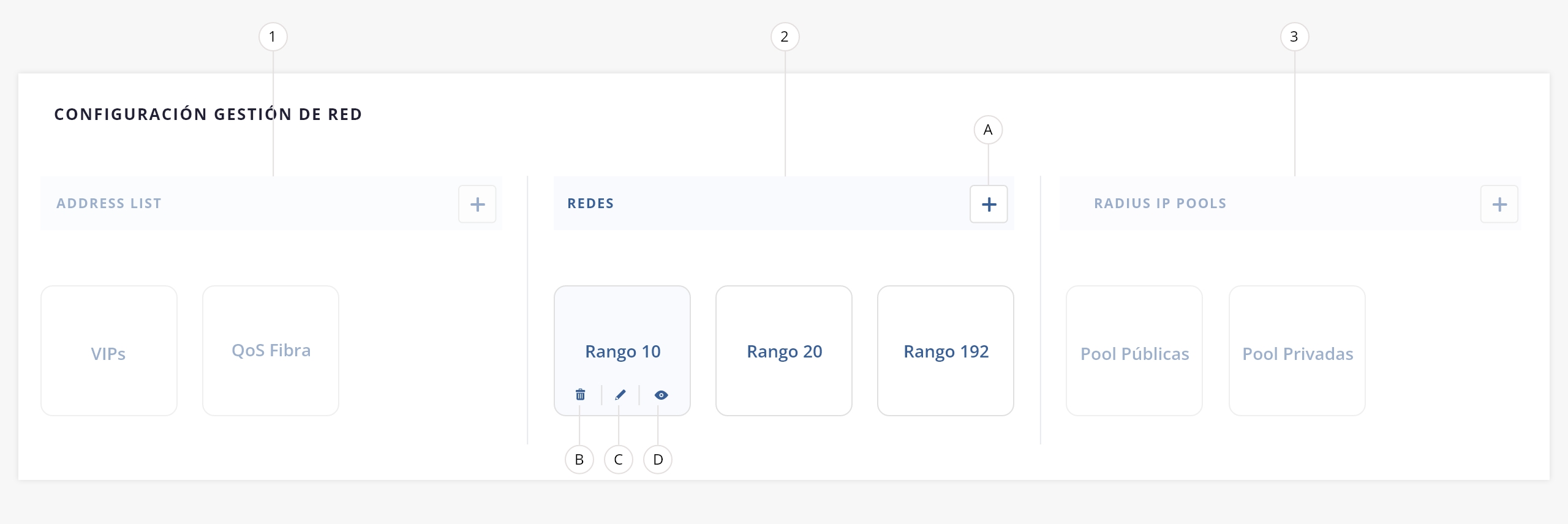

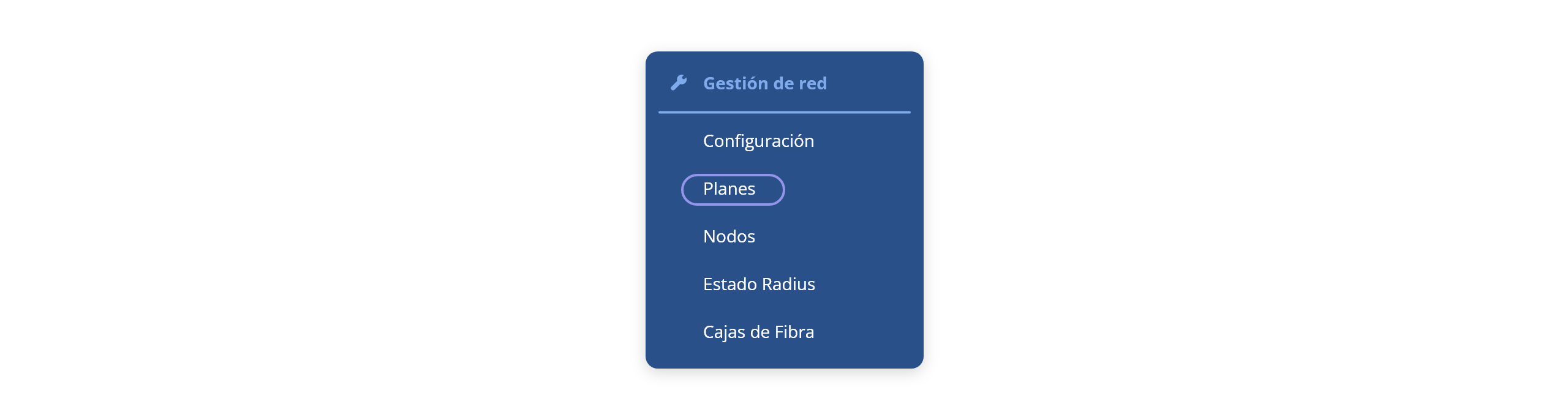

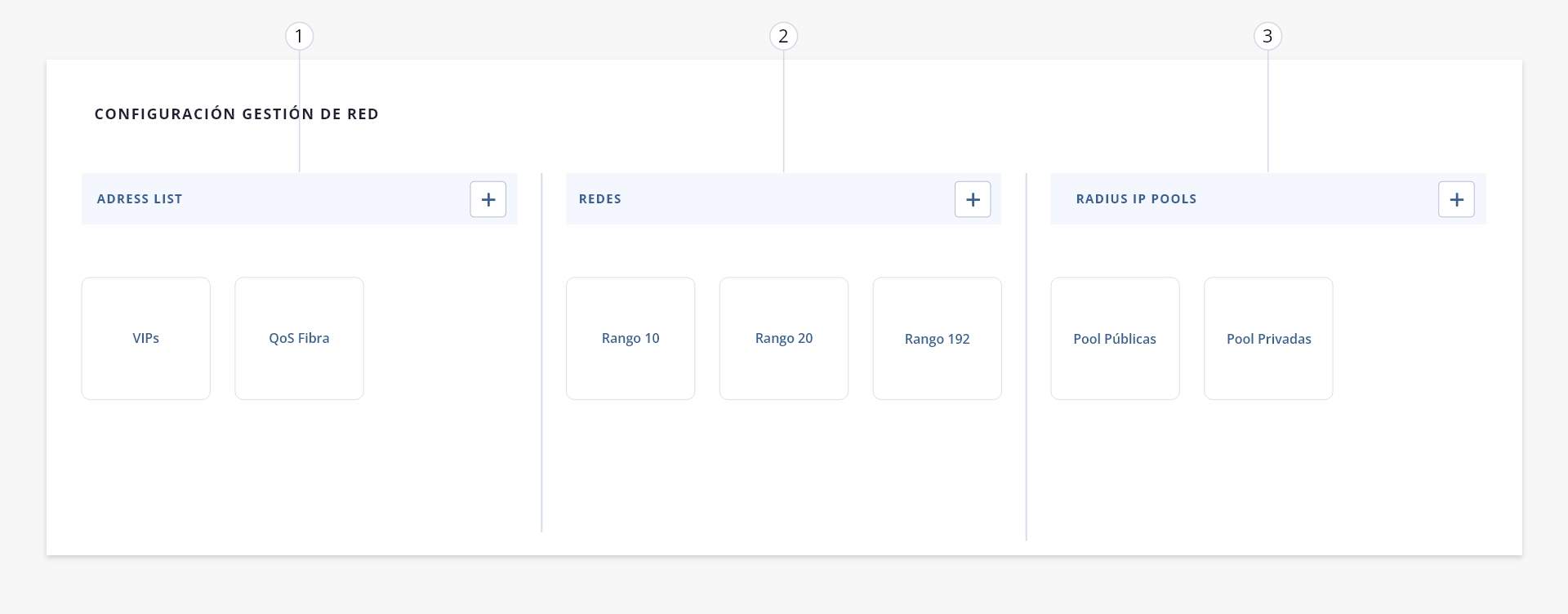

Podrás acceder a la gestión de red, ingresando a la opción Gestión de Red > Configuración en el menú lateral izquierdo del sistema. Se abrirá la siguiente pantalla:
- Agregar Adresslist
- Agregar Redes
- Agregar Radius IP Pools
- Predeterminada
- Eliminar / hover
- Editar / hover
- Ver / hover
.

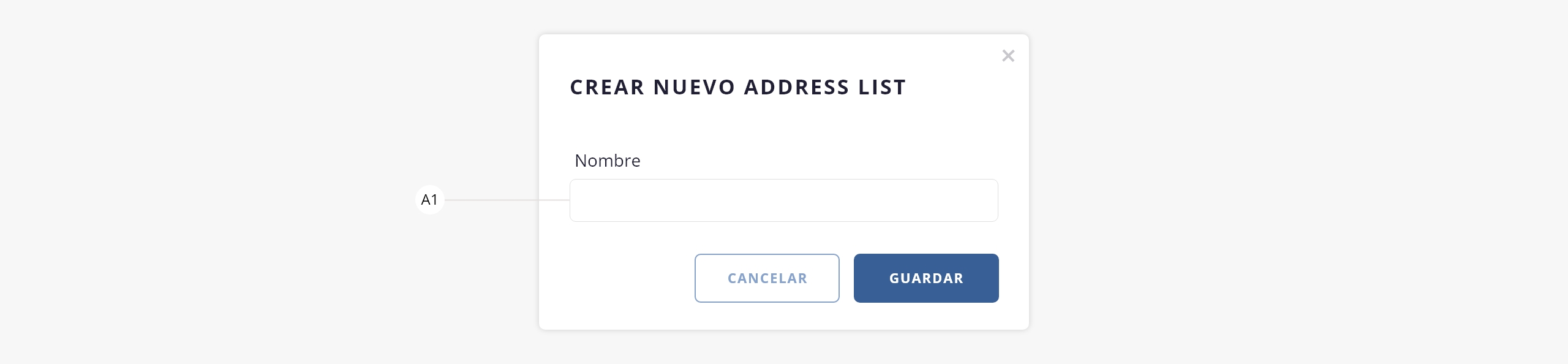

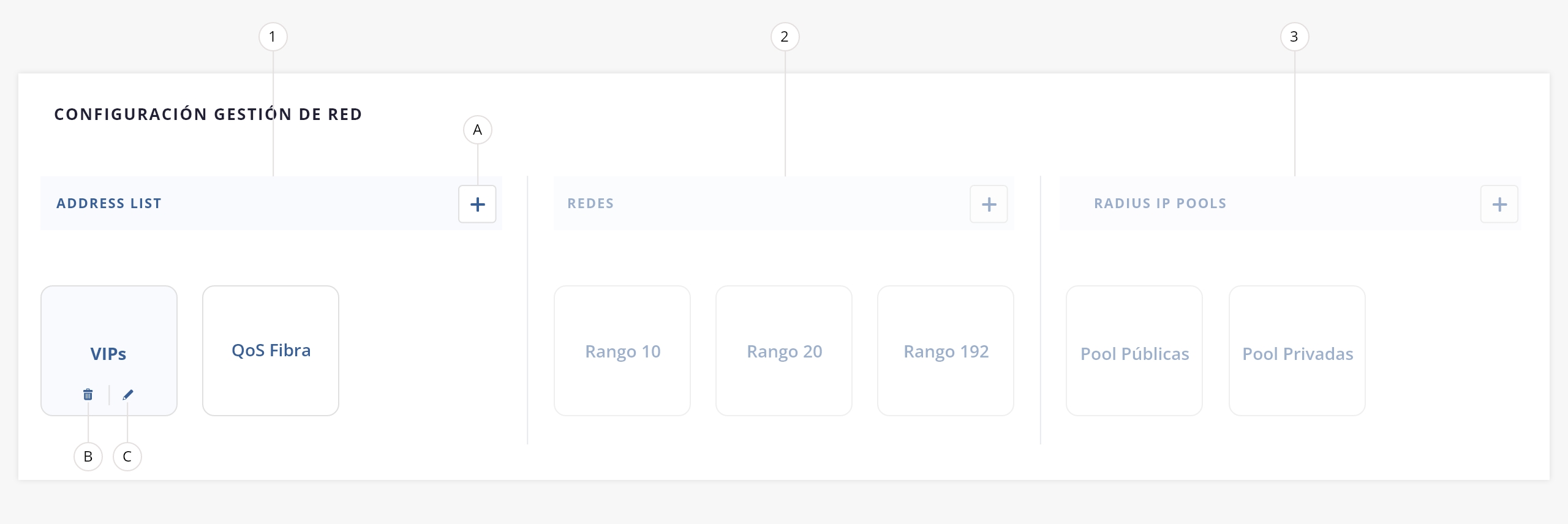

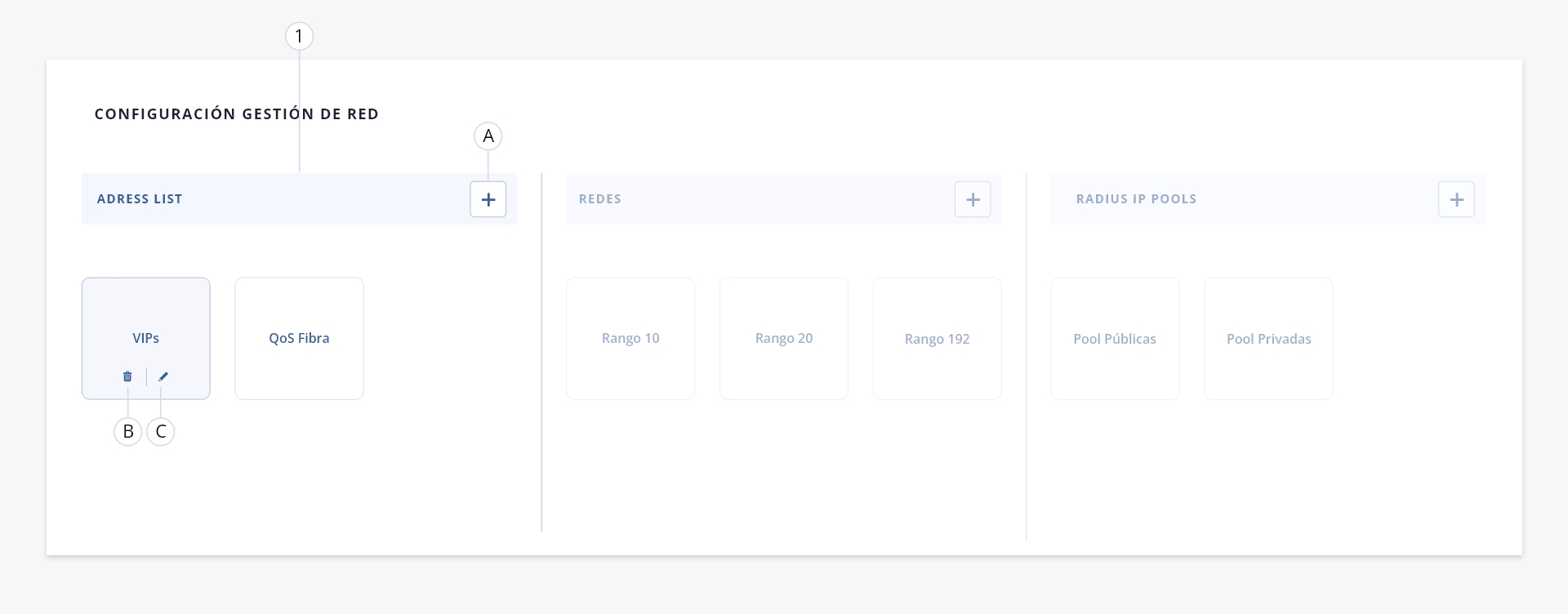

1. Agregar Addresslist
Mediante esta utilidad podrás crear un Addresslist, destinado a ser escrito dentro de tus equipos vía API.
En caso de crear un nuevo Addresslist, y el mismo no se encuentre creado dentro de tus nodos (equipos MikroTik), en el momento en que se envíe una orden al router, se escribirá dicha información dentro del mismo.
- a. Nombre. Contiene el nombre del Addresslist a grabar sobre tus equipos.
Nota. Recordá que si creás un addresslist, no se guardará la información en el equipo de forma inmediata. Solamente se enviará este dato si y solo si, se envía alguna instrucción al router (Alta de conexión, profile, edición de información, etc.).
.

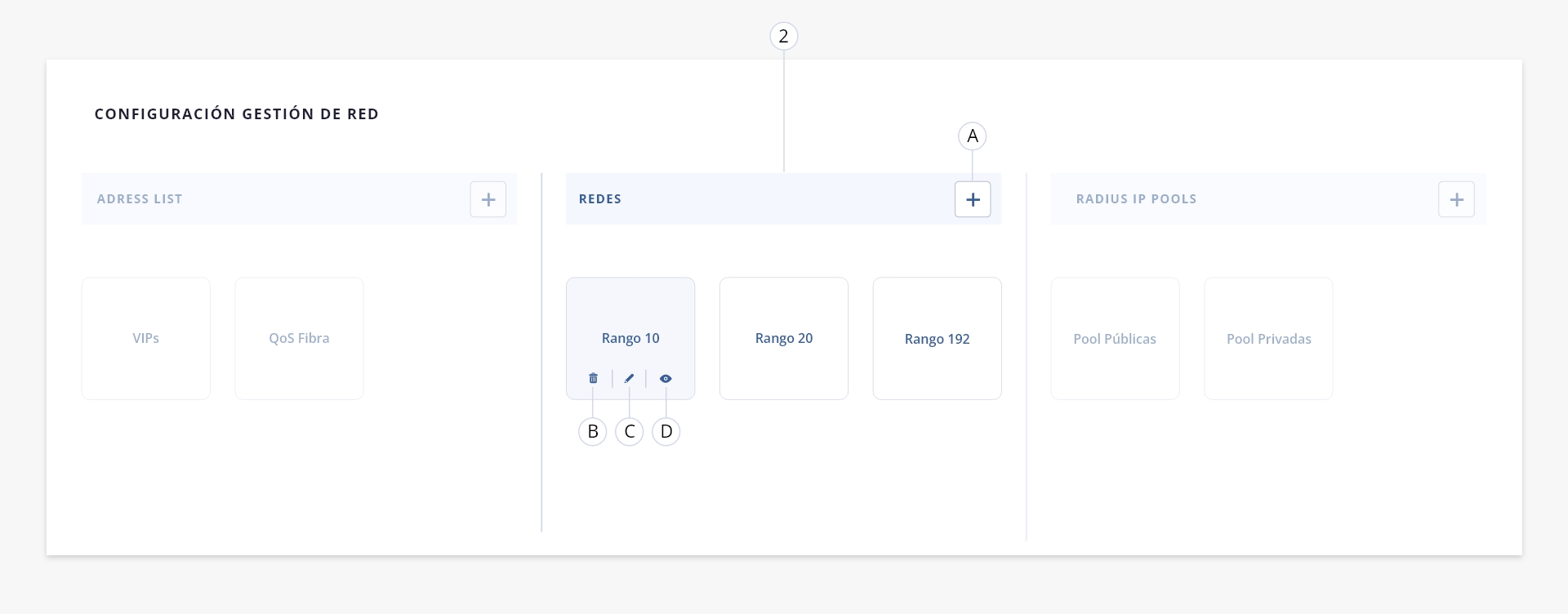

2. Agregar Redes
ISPCube nos permitirá administrar pools de IP, los cuales podrán ser seleccionados al momento de ejecutar un alta de conexión sobre un nodo puntual.
Al momento de dar de alta un nuevo pool de IP’s, tendrás que relacionar a este con un nodo determinado. Esto permitirá que, al registrar una nueva conexión y seleccionar un nodo específico, ISPCube muestre las redes vinculadas a dicho nodo.
.

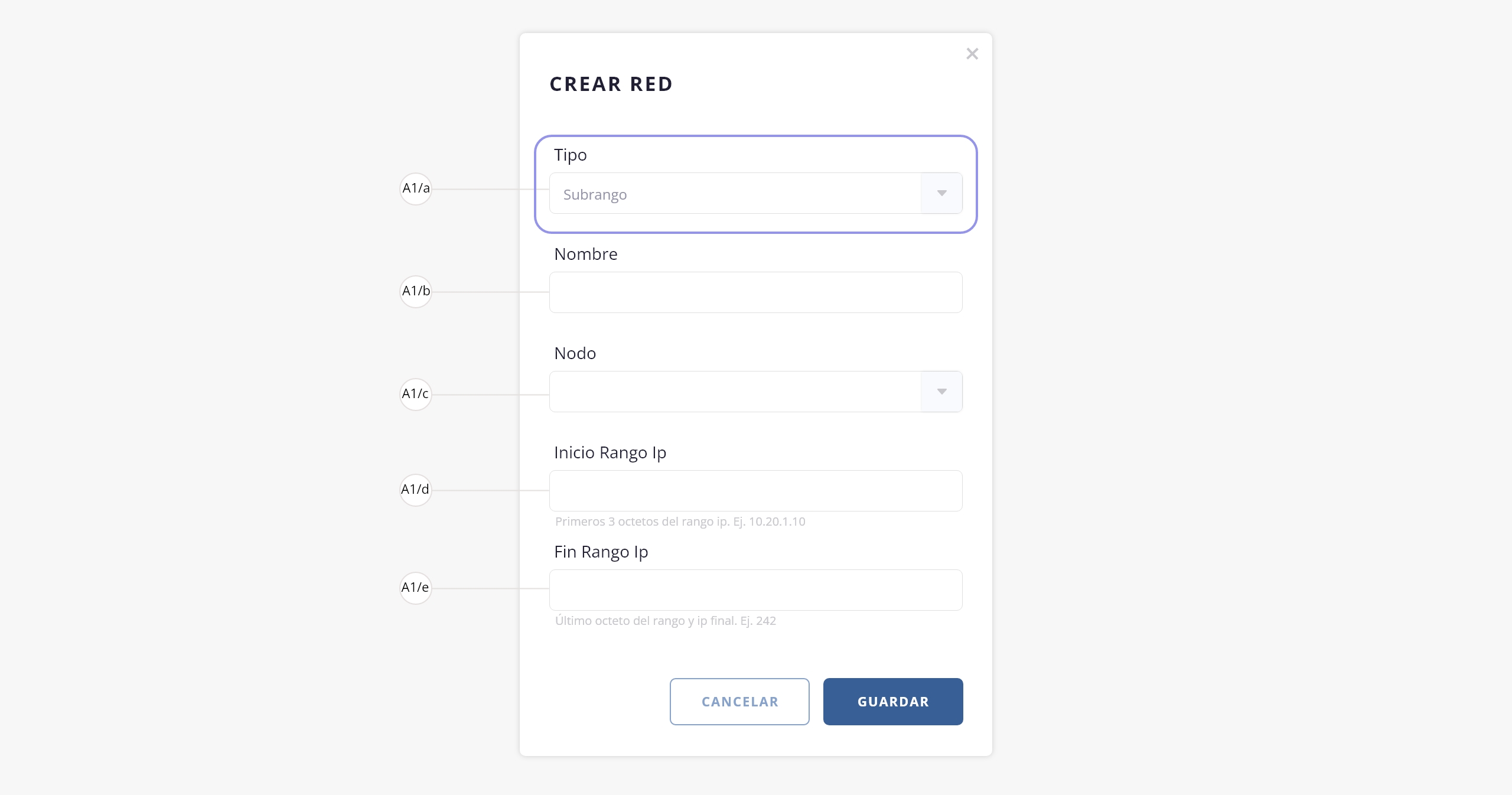

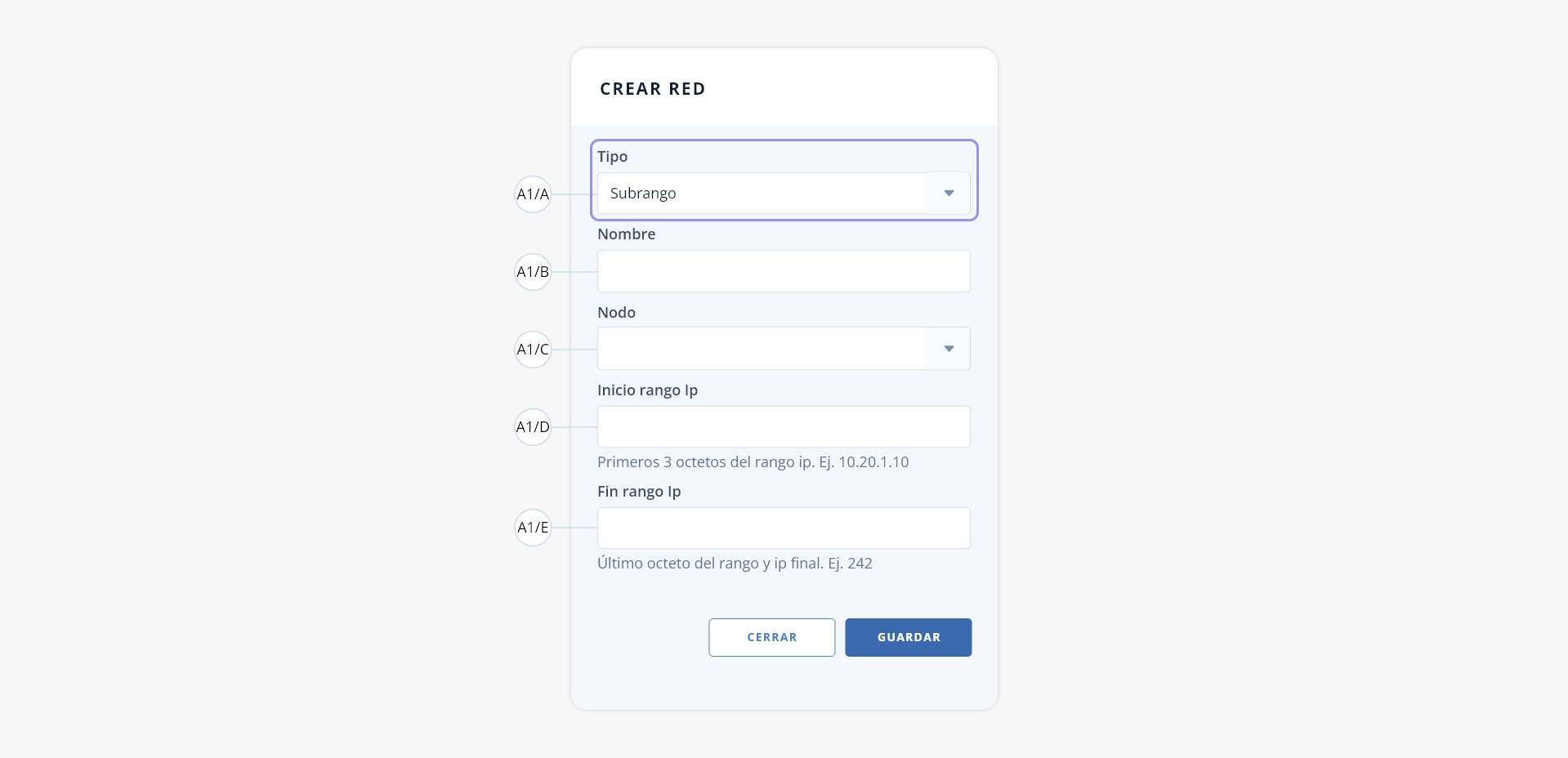

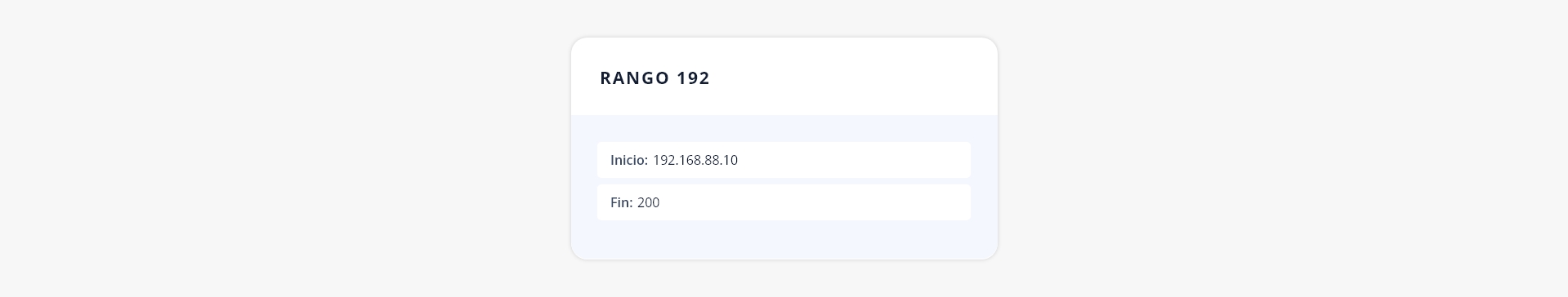

Tipo Subrango
- a. Tipo. Permite seleccionar entre los tipos de redes, según tu configuración. Dependiendo lo que selecciones acá, serán los campos que veras debajo.
- b. Nombre. Completar con el nombre de la red propiamente dicha.
- c. Nodo. Aquí podrás seleccionar entre tus nodos configurados en el sistema, para realizar la correspondiente relación con el mismo.
- d. Inicio rango IP. Aquí podrás definir los primeros tres octetos del rango de IP.
- e. Fin rango IP. Aquí podrás definir el último octeto del rango y ip final.
.

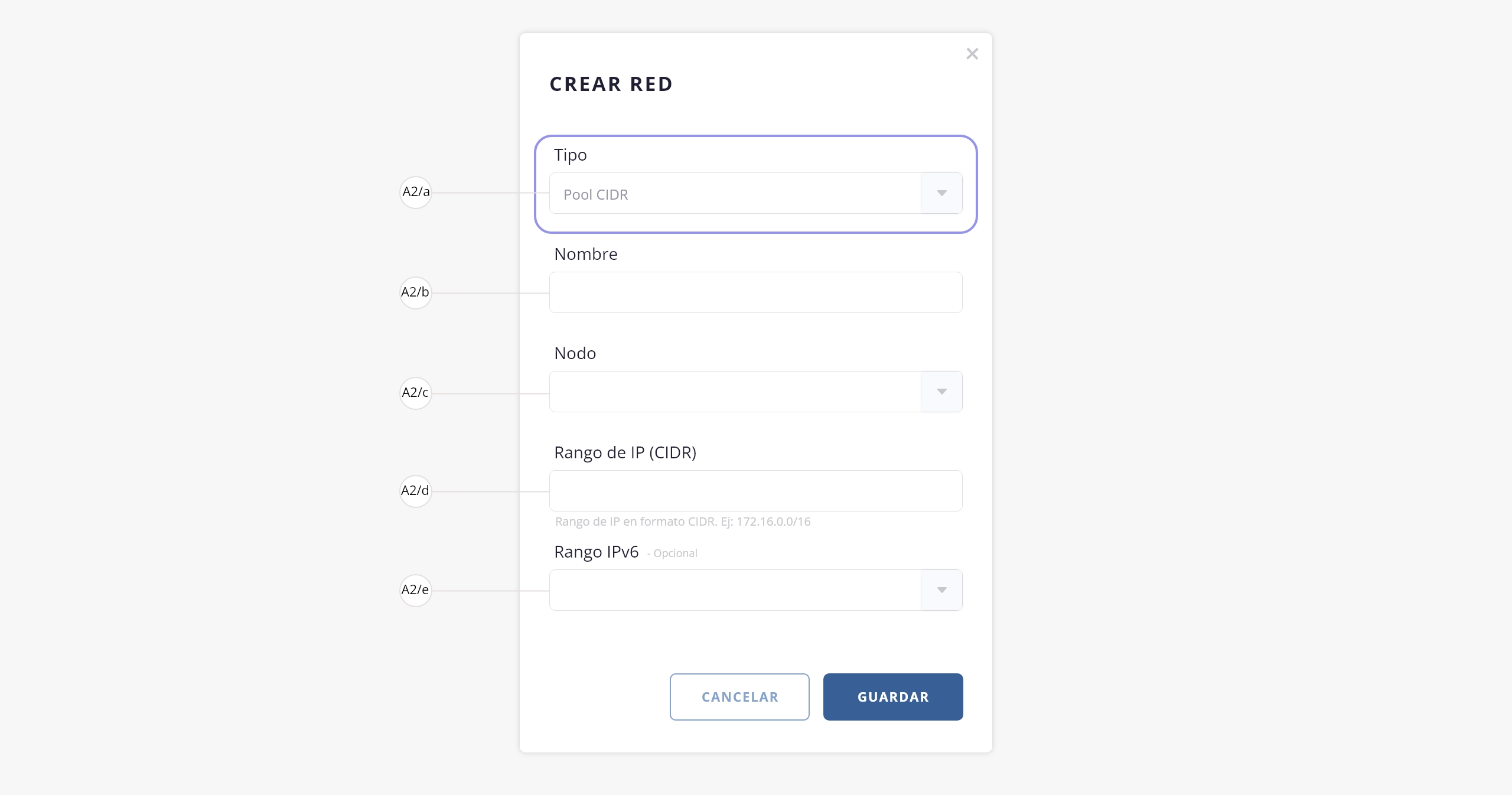

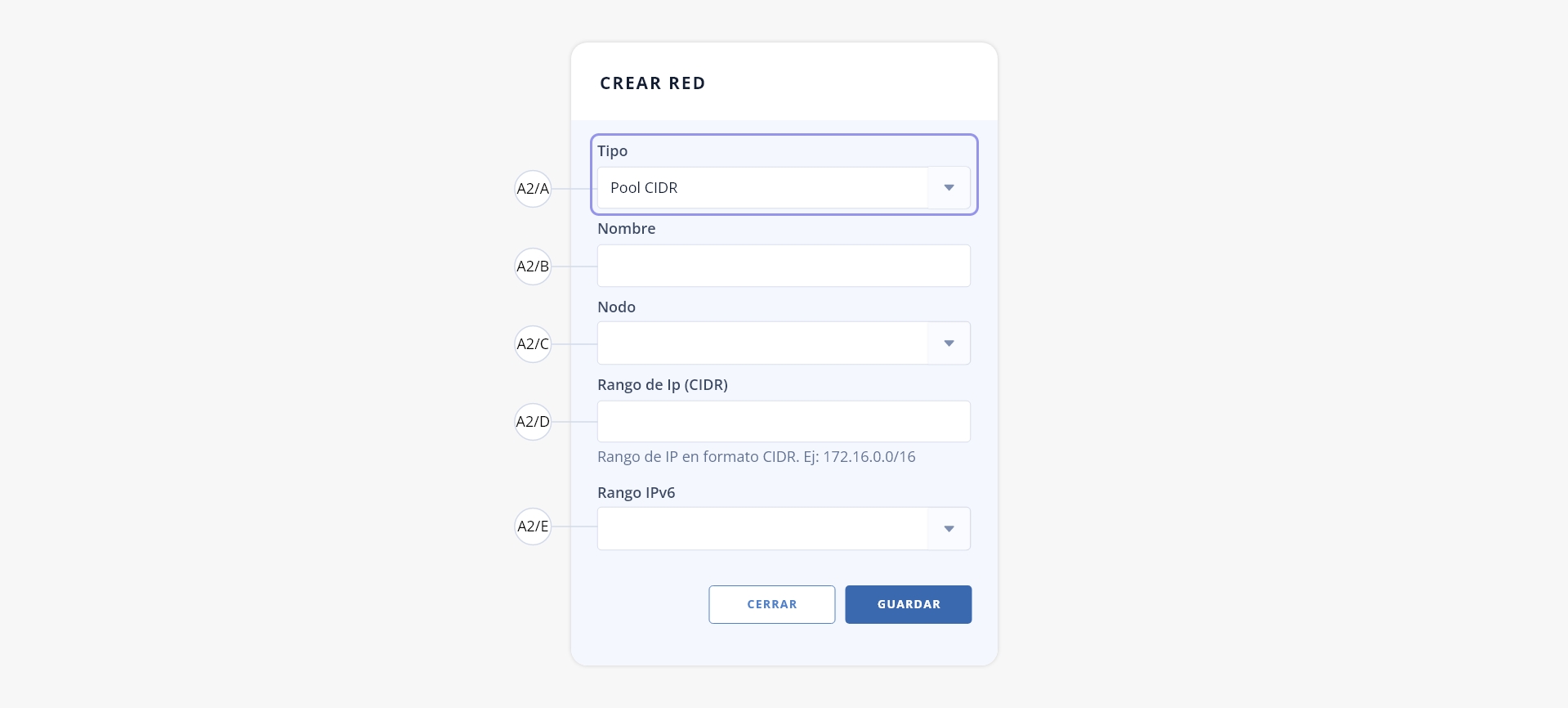

Tipo Pool CIDR
- a. Tipo. Permite seleccionar entre los tipos de redes, según tu configuración. Dependiendo lo que selecciones acá, serán los campos que veras debajo.
- b. Nombre. Completar con el nombre de la red propiamente dicha.
- c. Nodo. Aquí podrás seleccionar entre tus nodos configurados en el sistema, para realizar la correspondiente relación con el mismo.
- d. Rango de IP (CIDR). Aquí podrás definir los primeros tres octetos del rango de IP.
- e. Rango IPv6. Este campo será visible, si tienes activo el switch ‘Usa IPv6’ en configuración de red > red. Deberás configurarlo en caso que quieras hacer el manejo de dual stack fijo desde el sistema. Deberás asociar un Pool v6 para que el sistema busque la próxima IPv4 disponible de la red, y el próximo prefijo v6 disponible de ese pool.
.

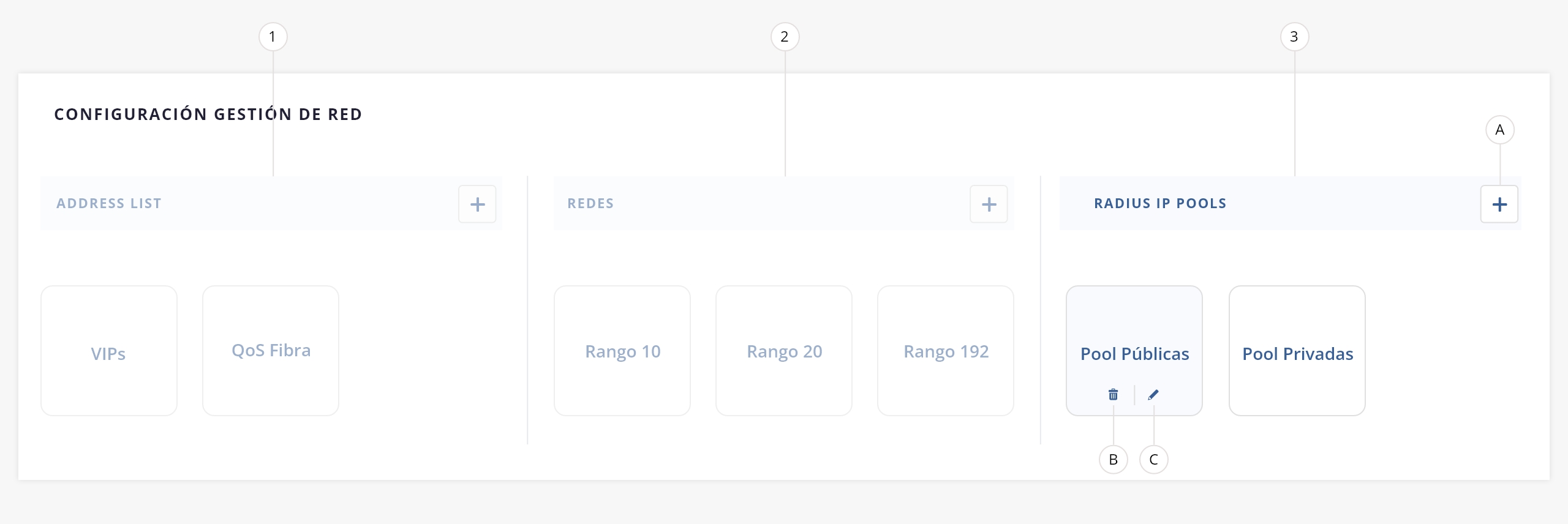

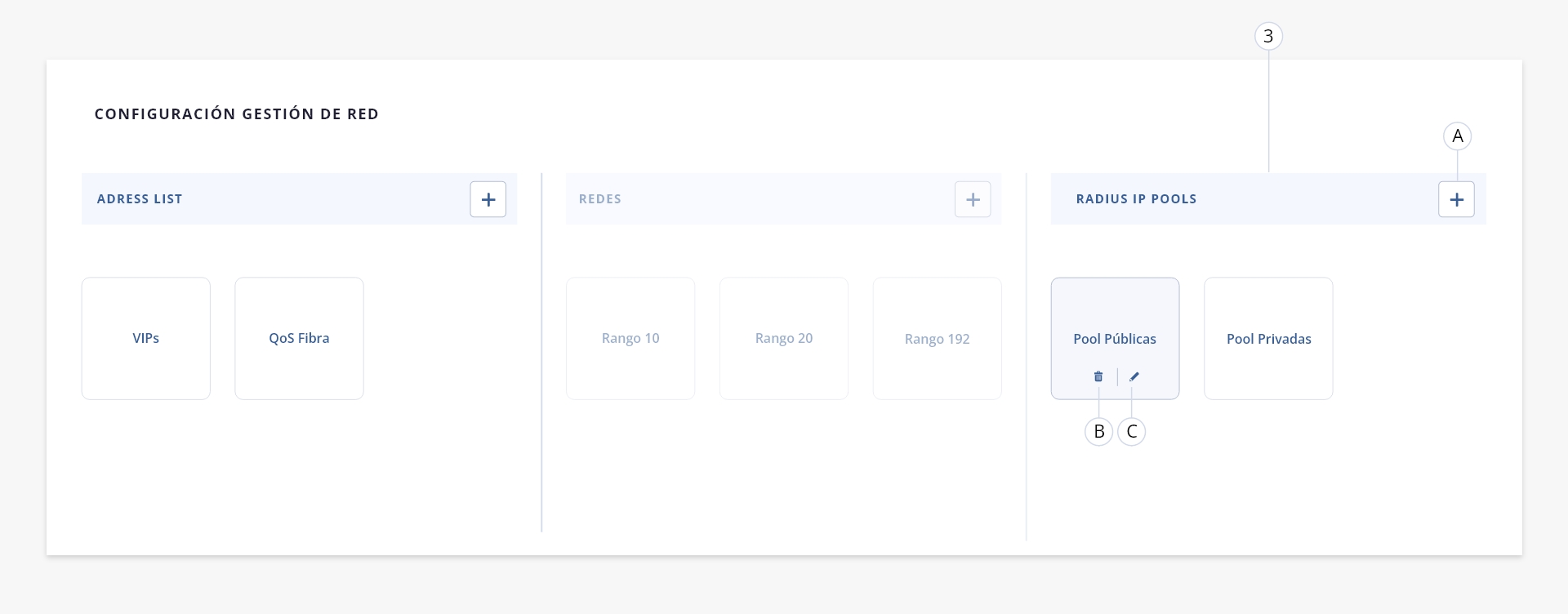

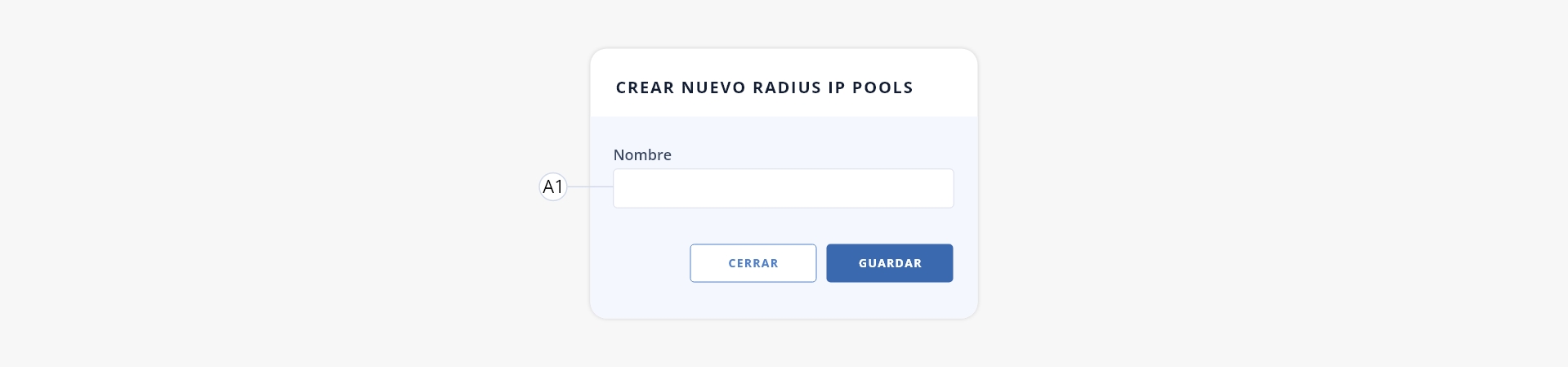

3. Agregar Radius IP Pools
Esta utilidad, te permitirá definir un rango de IP, el cual se encontrará disponible en el momento en que se realice el proceso de alta de la conexión.
Esta opción estará disponible para ser aplicada sobre RADIUS.
Al momento de dar de alta un RADIUS IP Pool, será necesaria la creación del pool con el mismo nombre (escrito exactamente igual) a como figura en tu router MikroTik.
- a. Nombre. Indicá el nombre del Pool. Es importante que este nombre, se encuentre escrito de la misma manera que dentro de tus equipos MikroTik.
.
4. Predeterminada
Este elemento, permite definir un addresslist, red o pool de IP como default (elemento definido por defecto).
.
5 . Eliminar / hover
Mediante esta utilidad, podrás eliminar información de manera definitiva. Recomendamos suma prudencia en su uso ya que toda información eliminada del sistema, no podrá ser recuperada.
.
6. Editar / hover
Mediante el uso de esta herramienta, podrás ingresar al formulario de alta y proceder a editar su información.
.
7. Ver / hover
Nos permitirá visualizar información relacionada al registro seleccionado:
.
.

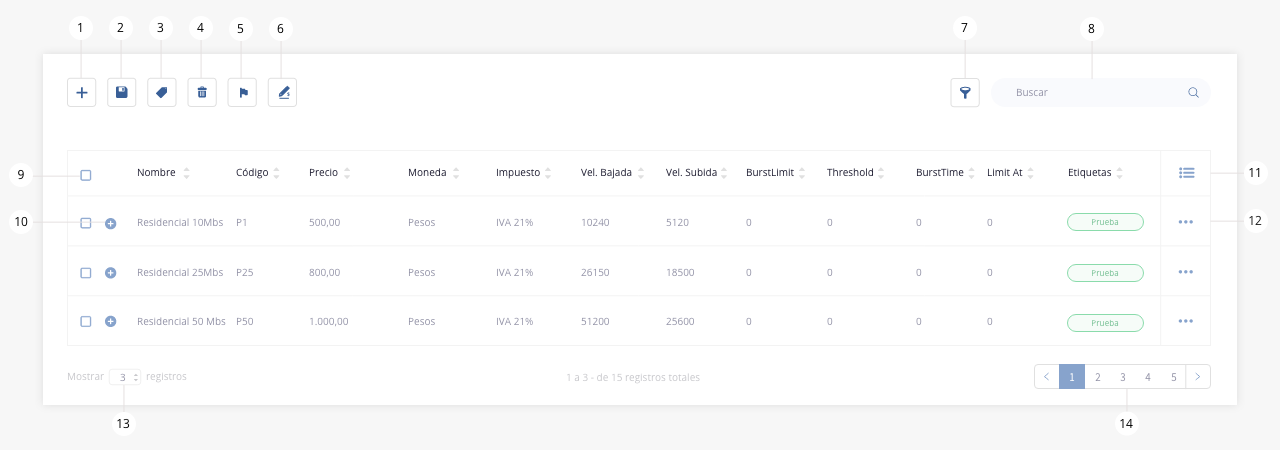

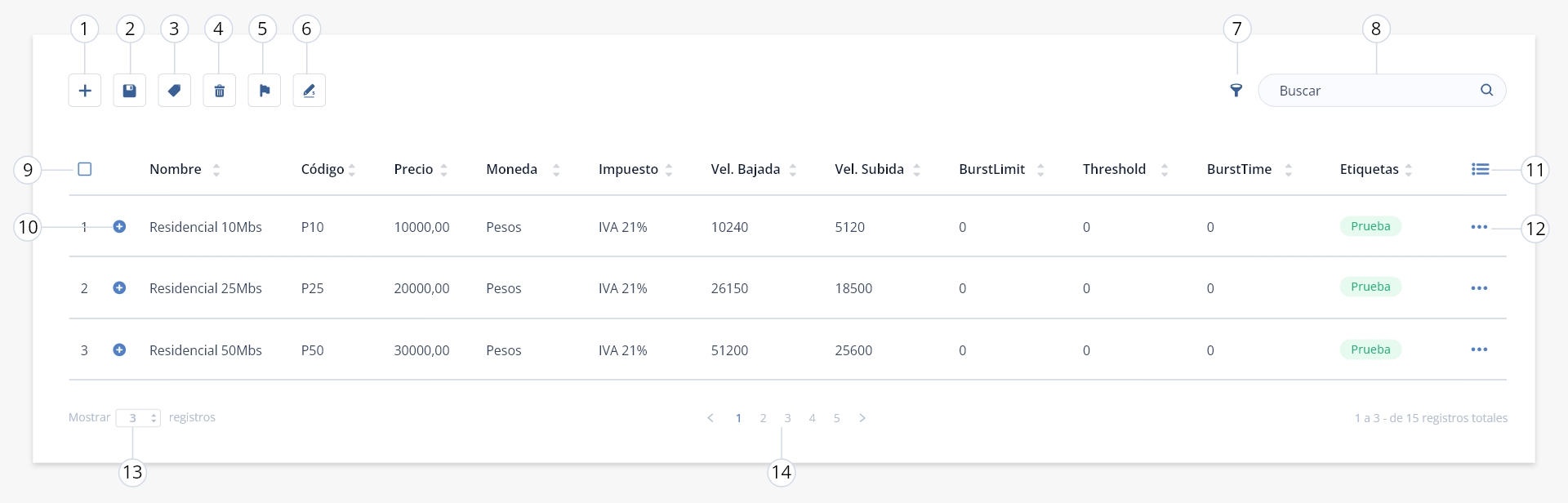

Desde el apartado ‘Planes’ podrás configurar todos los planes tanto a nivel administrativo como técnico, para brindar el servicio a tus clientes.
- Crear plan
- Exportar
- Etiquetas
- Eliminar plan
- Predeterminado
- Aumento
- Filtros
- Buscar
- Check de selección
- Expandir
- Columnas visibles
- Acceso rápido
- Registros listado
- Paginación listado
.

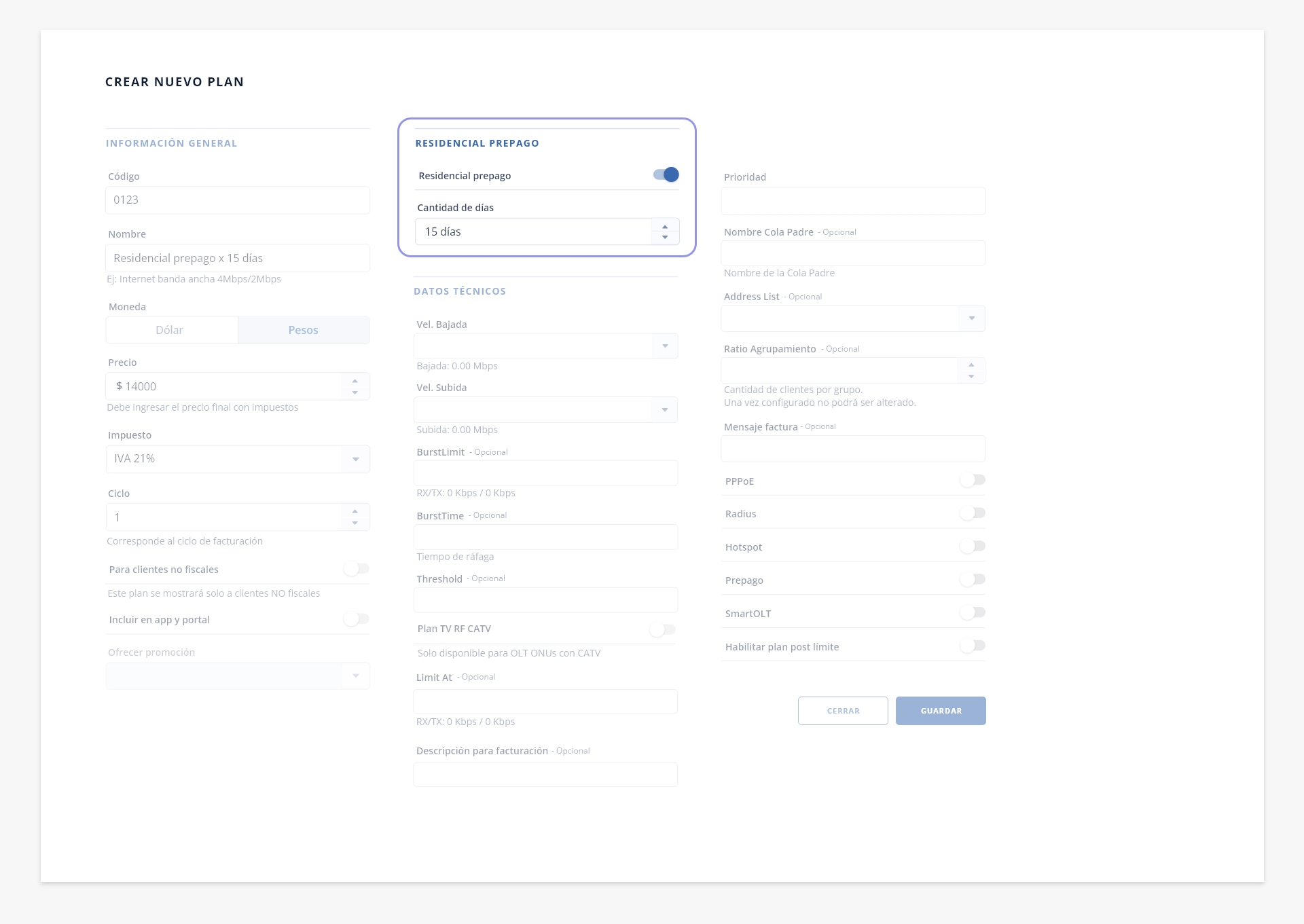

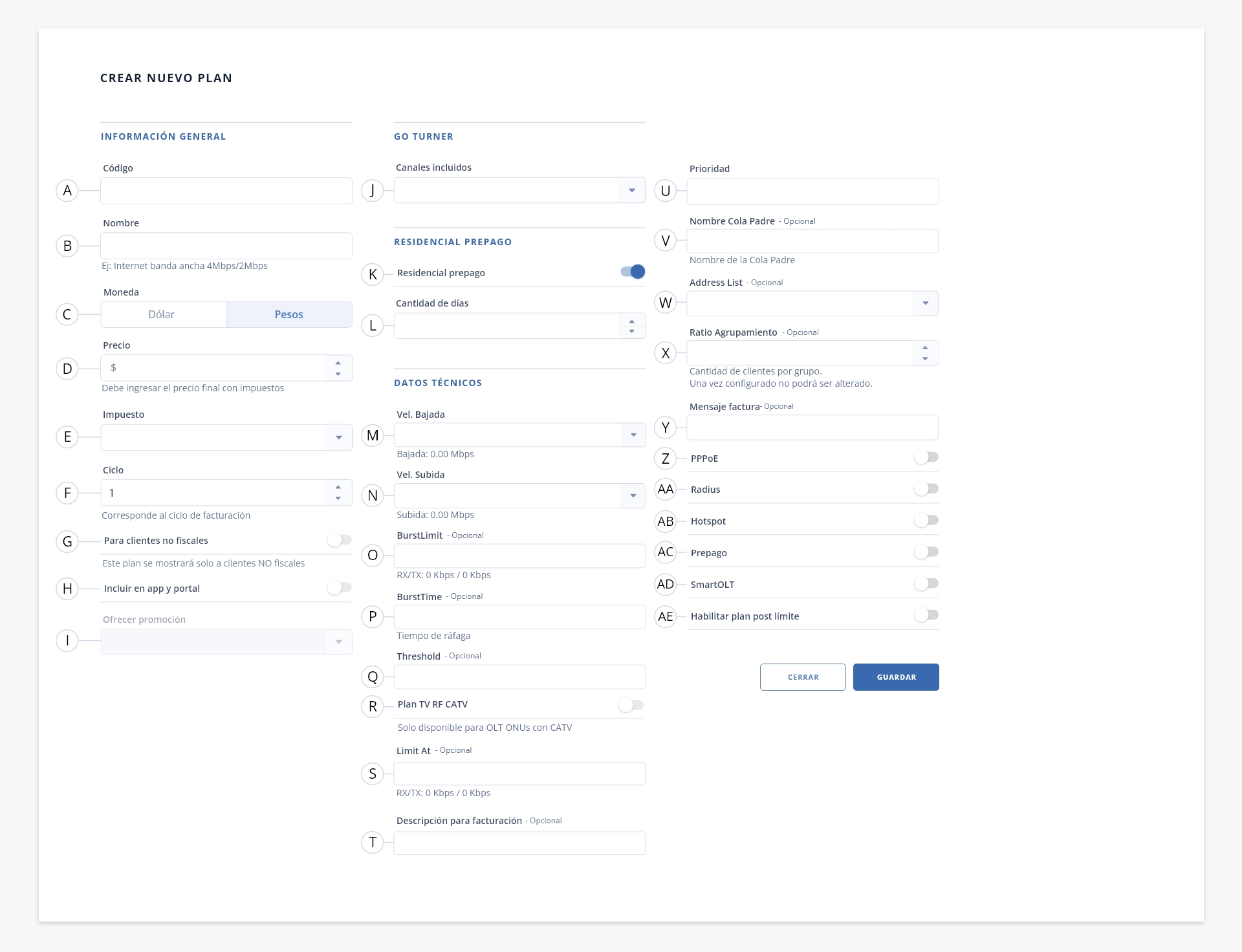

1. Crear plan
Esta función te permitirá crear un nuevo plan:
Información general
- a. Código. Contiene el código del plan propiamente dicho. ISPCube recomienda colocar un código que sea descriptivo, de 6 caracteres alfa numérico, sin caracteres especiales ni espacios. Por ejemplo: si tenés un plan domiciliario por fibra óptica de 100 Mbps, un ejemplo de código de plan puede ser: 100Mfo
- b. Nombre. Nombre que se le asignará al plan a cargar en sistema. Por ejemplo: si disponés de un plan domiciliario por fibra óptica de 100 Mbps, un ejemplo de código de plan puede ser: ‘Fibra 100Mbps’
- c. Moneda (Dólar / Pesos). Podrás definir una moneda para tu plan entre Dólar o pesos.
- d. Precio. Definí acá el precio final del plan. Cabe destacar que sobre este precio se realizará el cálculo de impuestos.
- e. Impuesto. Podrás elegir entre las siguientes opciones de impuestos:
-Exento
-IVA 0%
-IVA 10.5%
-IVA 2.5%
-IVA 21%
-IVA 27%
-IVA 5%
-No gravado
- f. Ciclo. Determiná cada cuántos meses se realizará el cobro de este plan. Por ejemplo, si colocás 1, será cada un mes, 2 cada dos meses y así sucesivamente.
¡Importante!
– El valor máximo que se deberá de asignar deberá ser menor o igual a 12.
– Si una conexión existente se cambia a un plan definido con un parámetro con ciclo distinto a 1, a partir del próximo período de facturación, el sistema permitirá la realización de facturas con la periodicidad definida en dicho plan. - g. Para clientes no fiscales. Podrás indicar que el plan sea visible únicamente para los clientes que tengas configurados como tipo «Presupuesto». Esto significa que, al crear una conexión, si este switch está activo, el plan solo será visible para asignar a dicha conexión si seleccionás un cliente de tipo presupuesto.
¡Importante! Encontrarás visible esta opción si anteriormente habilitaste el switch «Mostrar planes según tipo de cliente» dentro del módulo ‘Configuración’. Para más información, dirigite al punto «P» de Configuración > General).
- h. Incluir en app y portal. Al activar este switch, el plan estará disponible en el portal de clientes para su compra o para solicitar un cambio de plan actual por el mismo. Herramienta no disponible por el momento en la app móvil.
¡Importante! Este switch solo será visible si activás dentro de la configuración de app y portal el switch «Permitir solicitud cambio y compra de planes». Para más información, dirigite al módulo Configuración > App y portal.
- i. Ofrecer promoción. Esta herramienta se habilita al activar el switch » h.Incluir en app y portal». Permite aplicar una promoción de las creadas en el módulo de Promociones al plan. La misma, se visualizará en el portal de clientes.
.
Go Turner
- j. Canales incluidos. Acá podrás seleccionar los canales disponibles para el plan. Para ver este campo, deberás tener habilitado el switch «Servicio de TV Go Turner» en Configuración de red > Red.
.
Datos técnicos
- k. Vel. Bajada. Definí acá la velocidad de downstream (velocidad de bajada) del plan.
Tendrás que seleccionar un valor del desplegable, o bien tipearlo. Para esto deberás indicar la velocidad multiplicada por 1000 y agregarle al final, consecutivamente, la letra k. Por ejemplo: si queremos definir que un plan disponga de 10Mbps de bajada, deberás indicar en este campo 10000k. - l. Vel. Subida. Definí acá la velocidad de upstream (velocidad de subida) del plan. Tendrás que seleccionar un valor del desplegable, o bien tipearlo. Para esto deberás indicar la velocidad multiplicada por 1000 y agregarle al final del número colocado la letra ‘k’. Por ejemplo: si queremos definir que un plan disponga de 10Mbps de subida, deberás indicar en este campo 10000k.
- m. BurstLimit. El Burst limit es la tasa de datos máxima de upload/download que se puede alcanzar mientras el burst está activo. Aquí tendrás que colocar el valor expresado en k. Por ejemplo: 5000k. En ese caso, el burst será definido en 5 Mbps.
- n. BurstTime. Período de tiempo, en segundos, sobre el cual se calcula la tasa de datos promedio de datos upload/download. (Este parámetro NO ES el tiempo actual del burst). El dato a ingresar en este campo será numérico únicamente.
- o. Burst-thresholdt. Cuando la tasa de datos promedio está por debajo de este valor, se permite el burst, tan pronto como la tasa promedio de datos alcanza este valor, el burst se niega. (Par ser más explícitos, se trata de switch burst on/off). Para un comportamiento óptimo del burst, este valor deberá de estar por sobre el valor del limit-at y bajo el valor max-limit.
- p. Plan TV RF CATV.
- q. Limit At. Representa la tasa de datos normal de up/down que se garantiza. Para obtener mayor información respecto al funcionamiento lógico de Burst, recomendamos acceder a la documentación oficial de MikroTik mediante el siguiente enlace.
- r. Prioridad. Conceptualmente, priority (1..8), prioriza una cola hijo sobre otra cola. Este parámetro no trabaja en colas padres (si la cola tiene por lo menos un hijo).
Uno (1) es la prioridad más alta, y ocho (8) la más baja. La cola hijo con la prioridad más alta, tendrá oportunidad de alcanzar su max-limit antes que una cola hijo con prioridad mas baja. La prioridad no tiene nada que ver con los burst. Este campo, puntualmente, contendrá un número indicador de prioridad , situado entre 0 y 8. - s. Cola Padre.
- t. Address List. Es posible definir un nombre de addresslist con el que se relacionará el plan. Dicho addresslist deberá ser creado con anticipación, para que lo puedas visualizar aquí.
- u. Ratio Agrupamiento.
¡Importante!
Los puntos a continuación serán visibles de acuerdo a lo que tengas configurado en Configuración de red > Red.

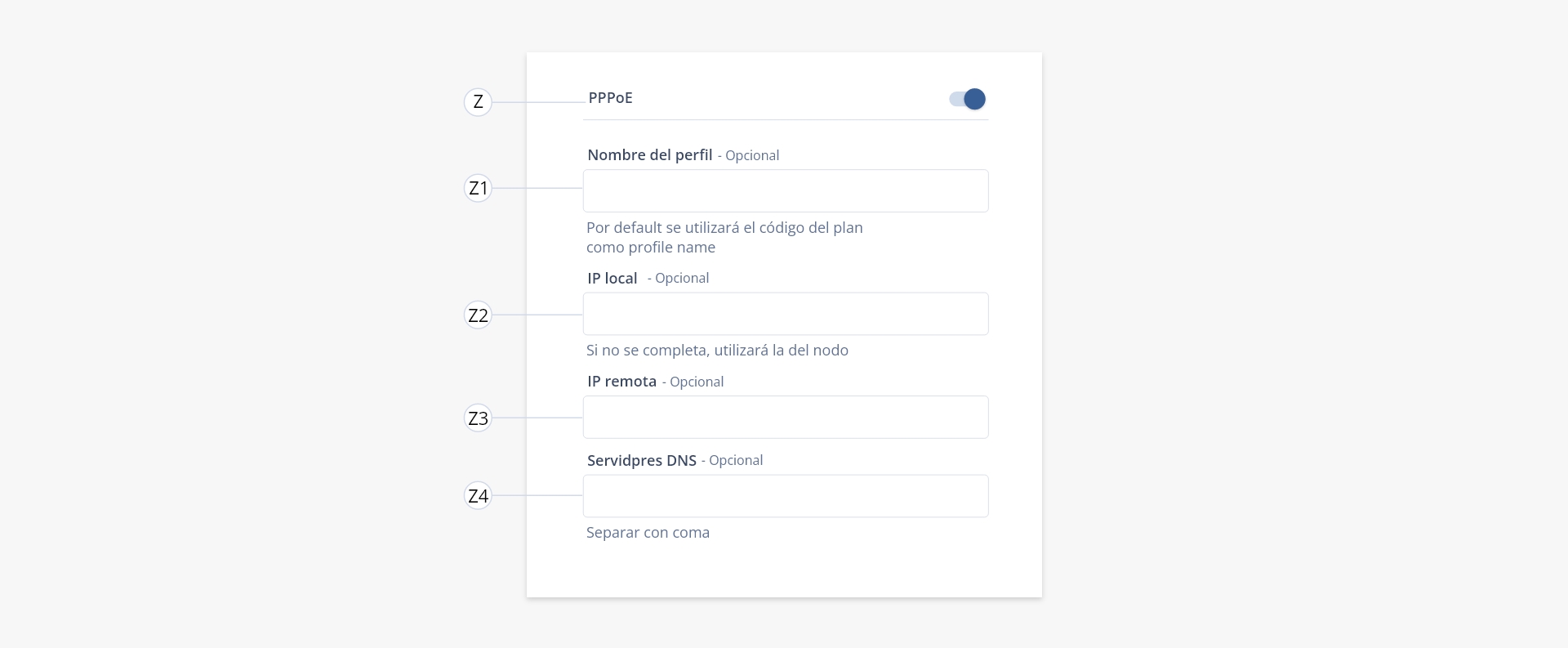

- v. PPPoE. Podrás definir si este plan será apto para ser usado en el tipo de conexión PPPoE.
Al activar este switch verás nuevos campos en el formulario, te los mostramos a continuación.
Al activar el switch de PPPoE se creará un ‘Profile’ relacionado al plan, dentro del Router integrado al sistema. Es de suma importancia que cuando se cree el profile, ingreses al MikroTik y definas la IP local y la remota en caso que utilices v4, si por el contrario utilizas IPv6, deberás tener configurados los pool correspondientes. Esto es para que los clientes que tomen este plan tengan IP (navegación) y para que le apliques los límites de velocidad oportunamente definidos al momento de la configuración del plan.
Tené en cuenta que tanto los pools configurados aquí debajo como las ips, deberán coincidir con los configurados en los nodos.v1) Perfil.
v2) IP Local. Completar con el mismo valor que figura configurado en el nodo.
v3) IP Remota. Completar con el mismo valor que figura configurado en el nodo.
v4) DHCPv6 PD Pool. Este campo figurará si tienes activo el switch de «Usa IPv6» en la configuración de red > red. Completar con el mismo valor que figura configurado en el nodo.
v5) IPv6 Prefix Pool. Este campo figurará si tienes activo el switch de «Usa IPv6» en la configuración de red > red. Completar con el mismo valor que figura configurado en el nodo.
v6) Servidores DNS.

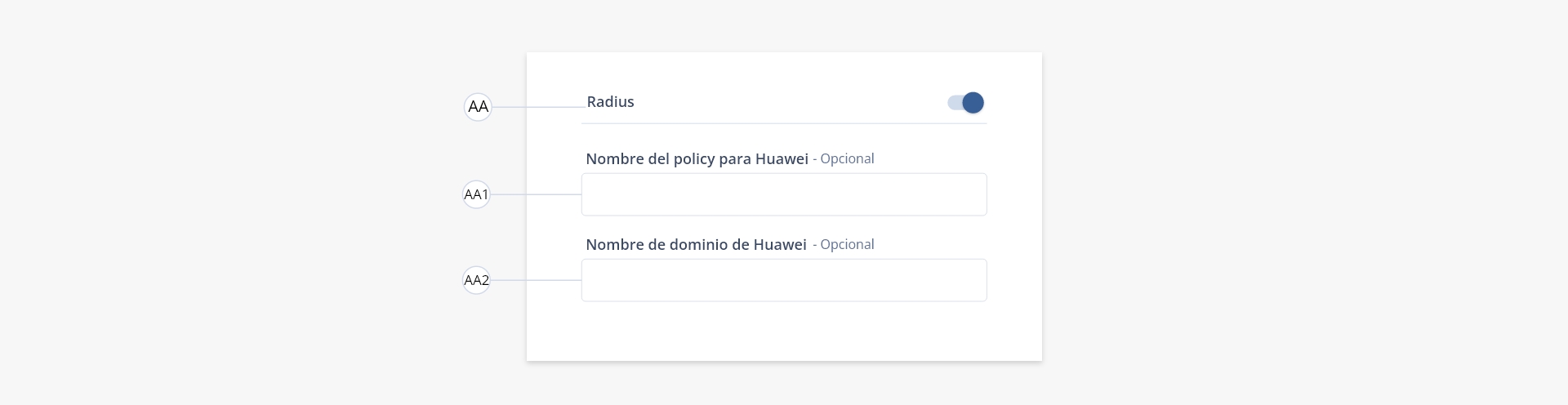

- w. Radius. Activando este switch se estará definiendo que este plan será considerado para usar con Radius. Al activar esta opción el sistema guardará información del plan dentro de la base de datos Radius.
- x. HotSpot. Activando este switch se estará definiendo si el plan creado se trata de un plan apto para HotSpot. Es decir, un plan de datos pre pago (por consumo).
Para hacer uso de esta función, es indispensable la utilización de Radius, caso contrario, no será factible la obtención de información respecto al volumen de datos traficado en la conexión de los clientes. - y. Prepago

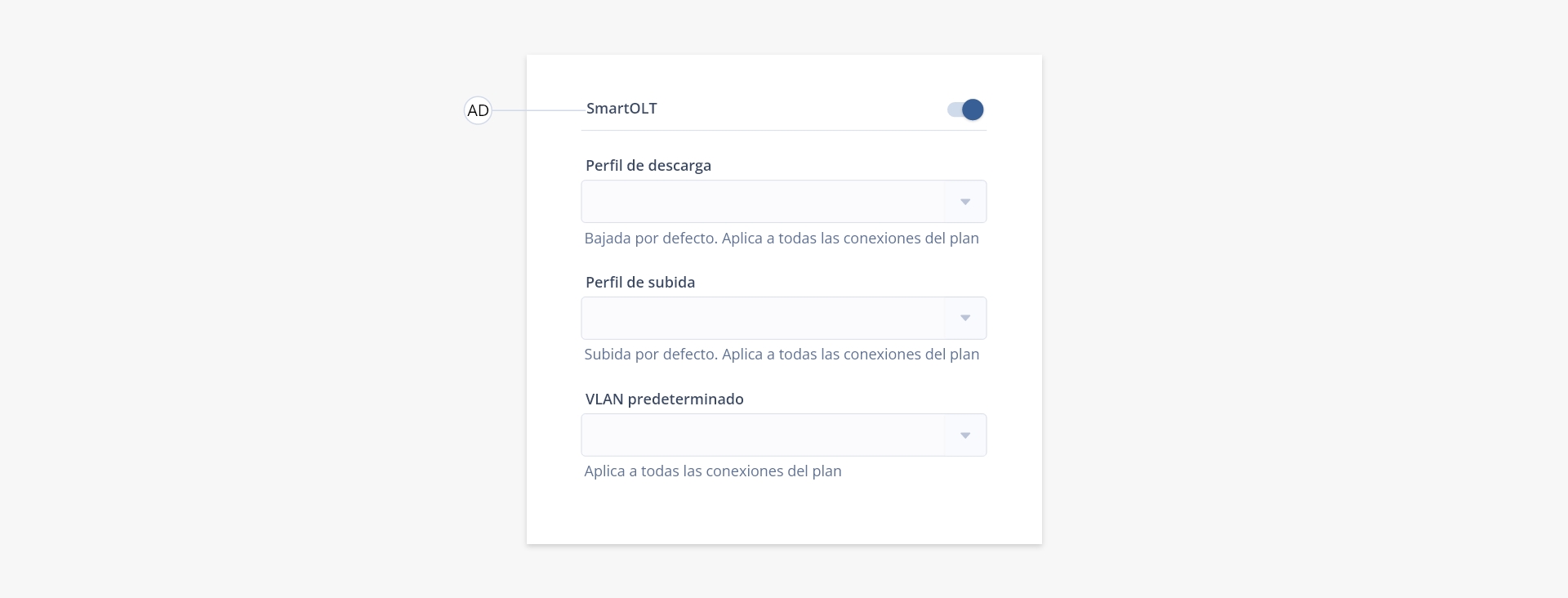

- z. SmatOLT

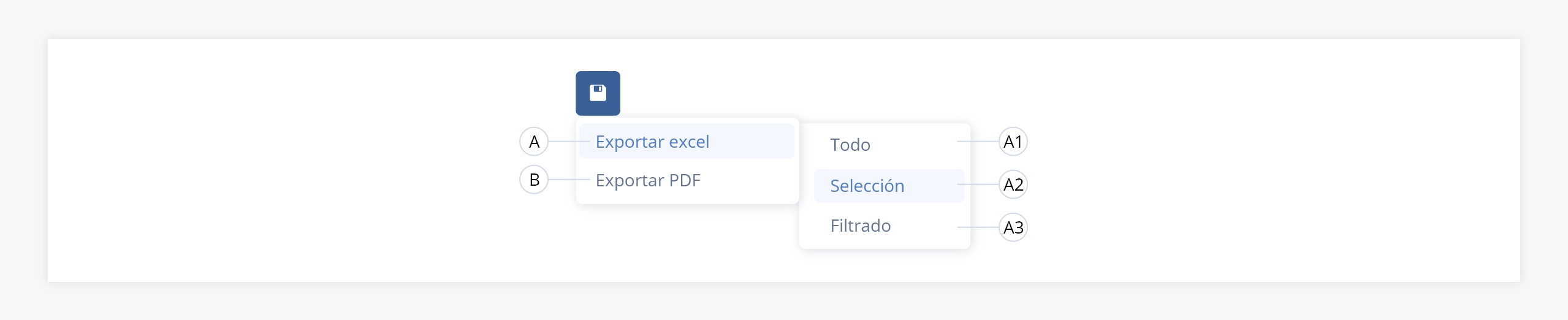

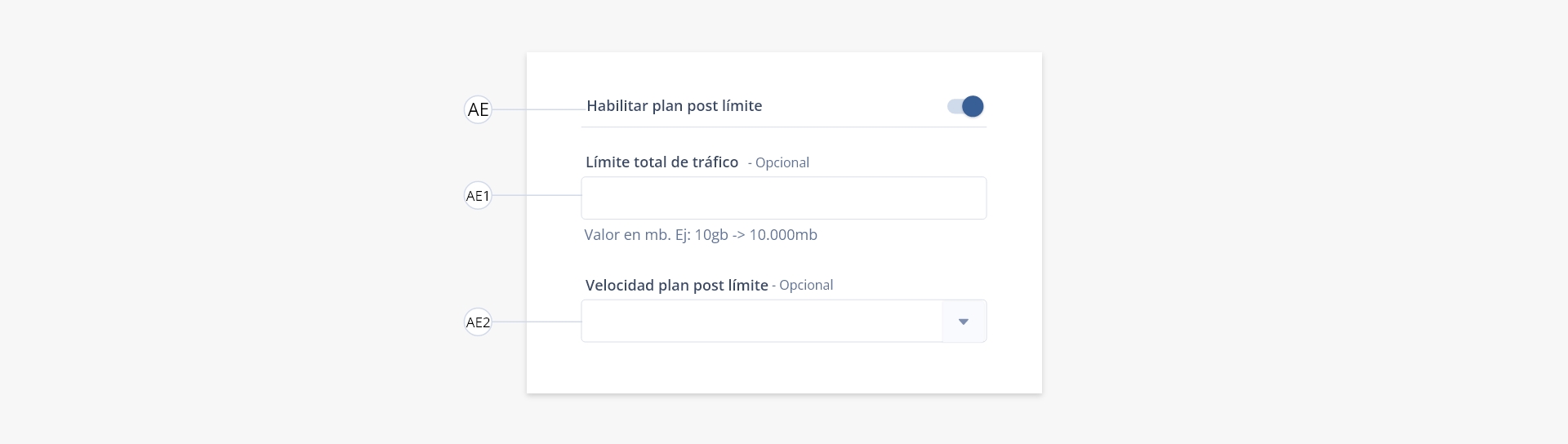

2. Exportar
ISPCube, permite exportar la información del listado en dos formatos: *.xls y *.pdf:

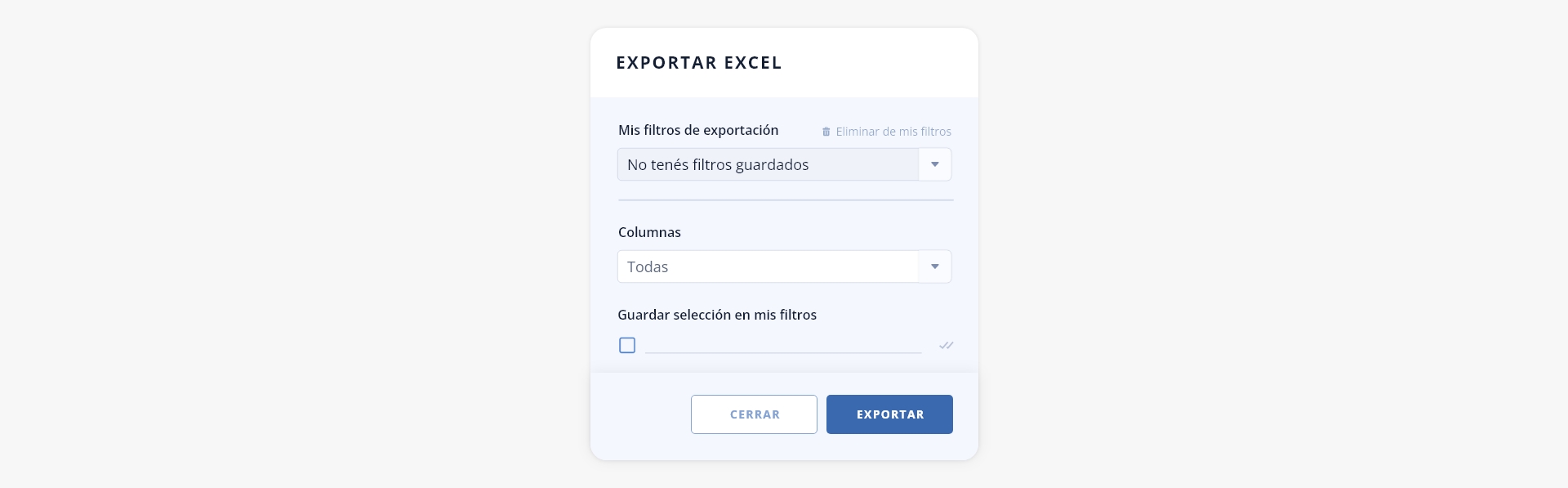

- a. Exportar en formato Excel. Existen tres modos de exportar información:
a1) Todo: exporta en un archivo en formato Excel (xls) toda la información de los planes, con cada uno de los campos del mismo.
a2) Selección: permite personalizar los registros que se exportarán a un archivo de Excel mediante el check de selección.
a3) Filtrado: exporta los datos completos de los planes que estén relacionados al filtro aplicado.
- b. Exportar en formato PDF. Creará un archivo en formato PDF con los datos de los planes guardados en base de datos.
En este tipo de exportación, también podrás usar los tres criterios anteriormente definidos (todo, selección, filtrado).

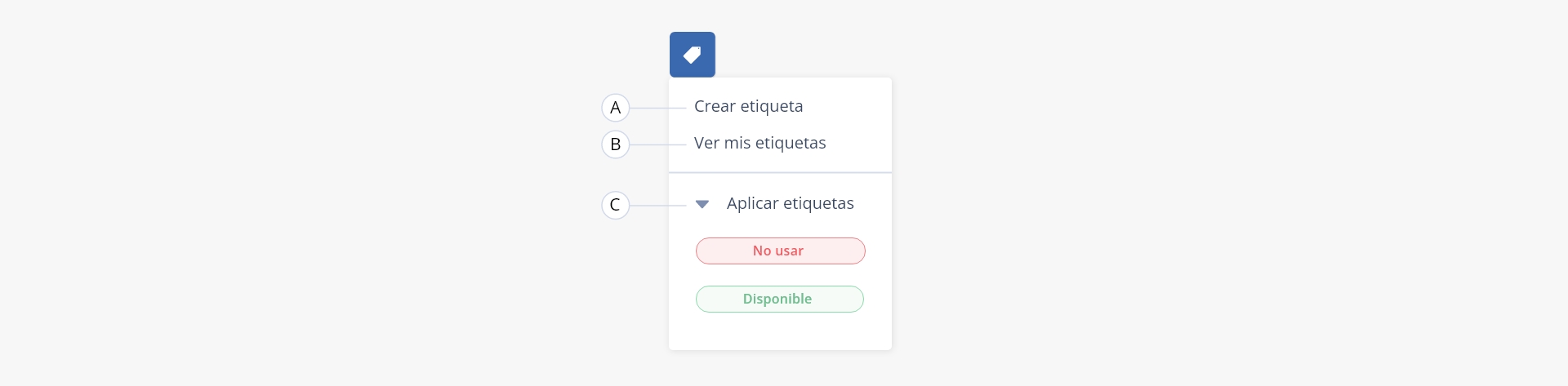

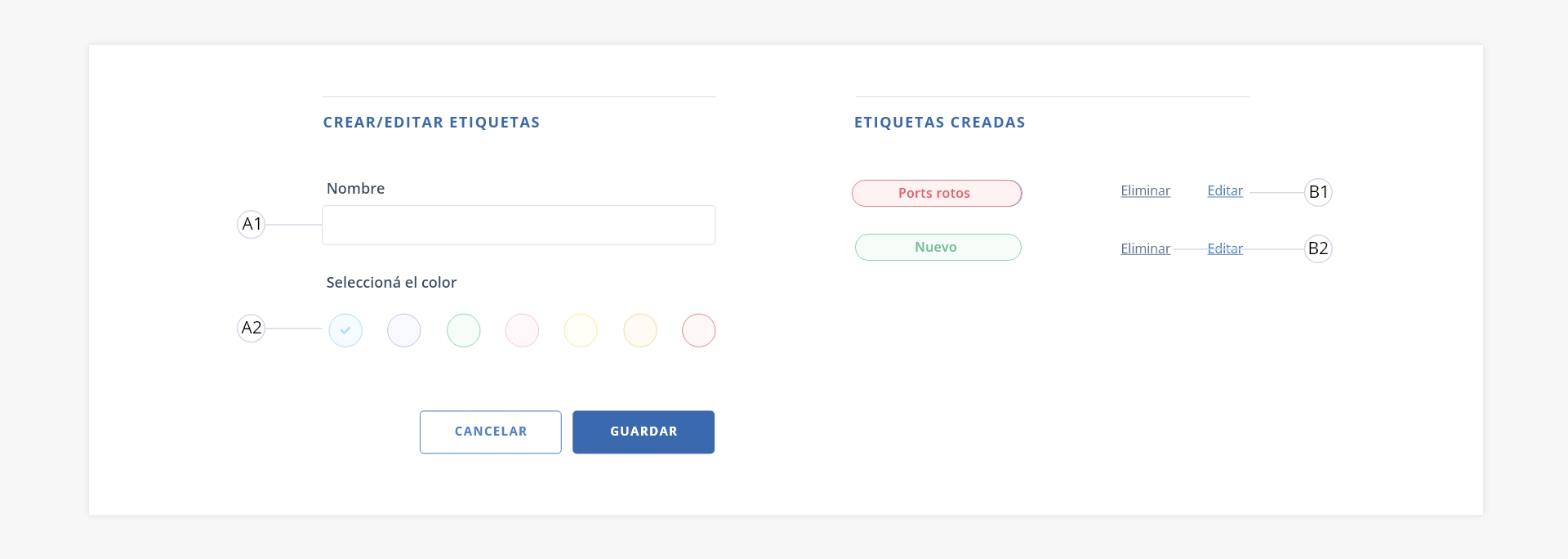

3. Etiquetas
El uso de etiquetas nos permite identificar información de manera visual, facilitando su visualización y agrupación a simple vista.
Las partes que conforman las etiquetas son las siguientes:
- a. Crear etiqueta. Permite crear una nueva etiqueta. Se detallará su funcionamiento más adelante.
- b. Ver mis etiquetas. Muestra un listado con cada una de las etiquetas creadas sobre el módulo. Aquí podrás editar y eliminar las mismas. Se detallará su funcionamiento más adelante.
- c. Aplicar etiquetas. Permite asignar una etiqueta a un plan previamente seleccionado. La misma podrá ser aplicada de forma simple o masiva.
.
A continuación se detalla el funcionamiento de los incisos «a» y «b»:
a1) Nombre: escribí acá el nombre de la nueva etiqueta.
a2) Seleccionar color: definí un color para la etiqueta. Esto permitirá su rápida visualización.
b1) Editar: podrás modificar el nombre y color de la etiqueta de los campos «a1» y «a2».
b2) Eliminar: elimina la etiqueta. Si la misma está aplicada en el listado a algún registro, dejará de tener efecto y desaparecerá del mismo.
.
4. Eliminar
Mediante esta herramienta podrás eliminar los planes seleccionados. Es importante hacer uso de esta función con suma cautela, ya que los registros eliminados no podrán ser recuperados.
.
5. Predeterminado
Esta herramienta se utiliza para indicar a un plan como predeterminado, es decir que en los campos que se requiera asignación de plan dentro de cualquier formulario del sistema, el plan con esta marca será el asignado por defecto.
.

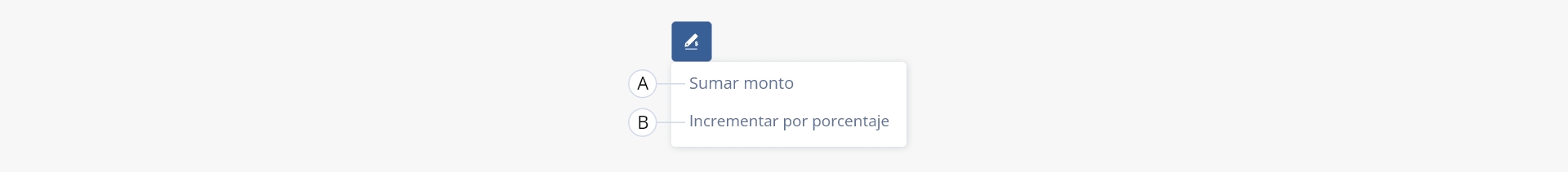

6. Aumento
Con esta herramienta podrás incrementar el valor de uno o varios planes en simultáneo, podrás optar entre hacer una suma de monto fijo o aumentar por porcentaje.

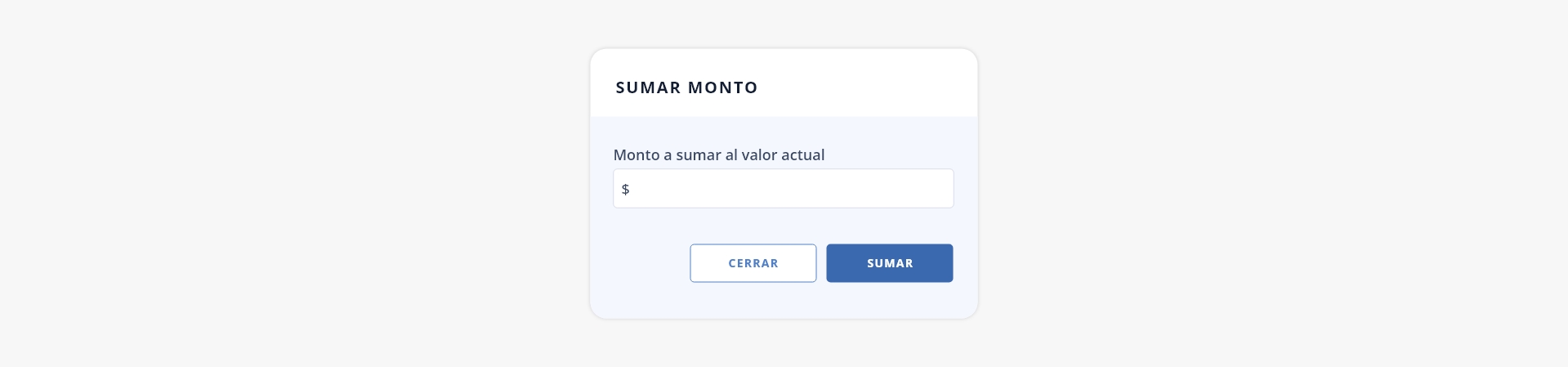

- a. Sumar monto. Si seleccionás esta opción, deberás completar el campo del modal, con el monto fijo que aumentarán los planes previamente seleccionados.
Por ejemplo: si acá colocás $1000, y el plan seleccionado era de $4000, el mismo quedará con un nuevo valor de $5000.

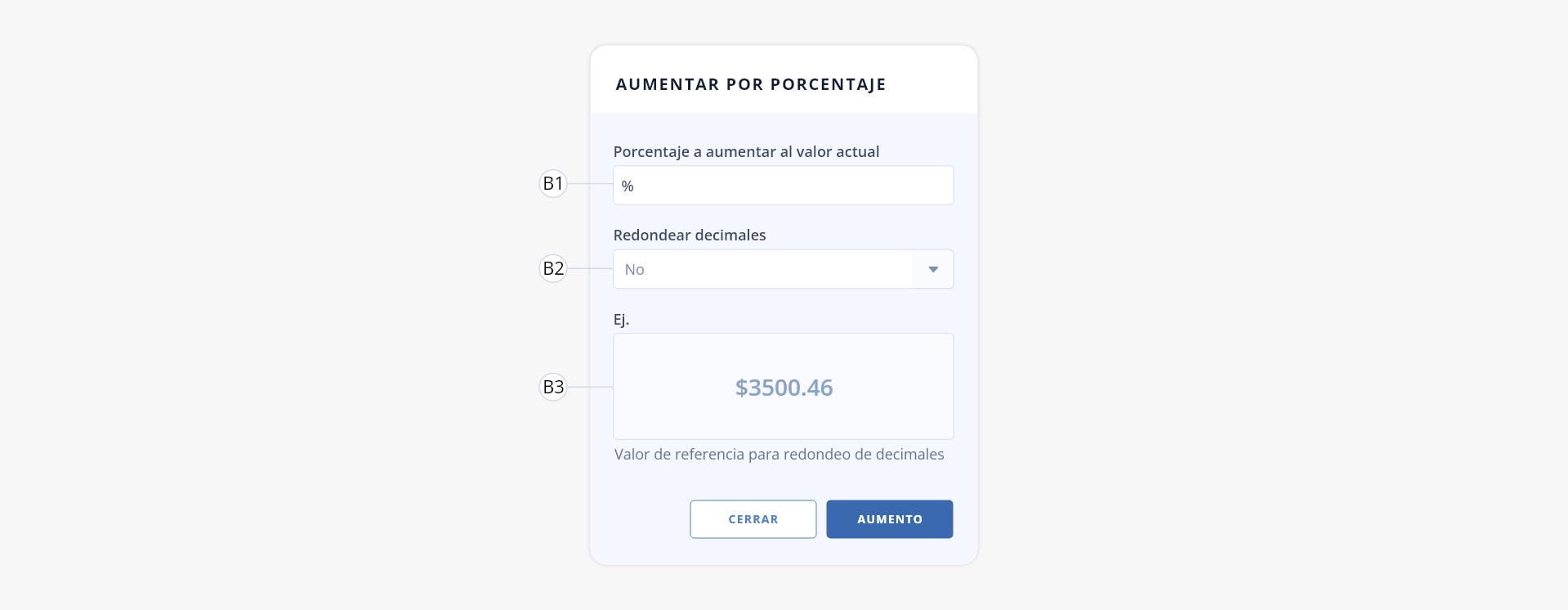

- b. Incrementar porcentaje. Si seleccionás esta opción, deberás completar el campo del modal, con el porcentaje que aumentarán los planes previamente seleccionados.
Por ejemplo: si colocás %50 y el plan seleccionado era de $4000, el mismo quedará con un nuevo valor de $6000.
b1) Porcentaje a aumentar al valor actual. Colocá el porcentaje a aumentar.
b2) Redondear decimales. Acá podrás optar por las siguientes tres opciones, para resolver el uso de decimales en el nuevo valor de plan./ No.
/ Si,menor valor.
/ Si,mayor valor.b3) Ejemplo. Este campo está destinado a mostrar un ejemplo del redondeo de los decimales, configurado en el campo anterior.
.

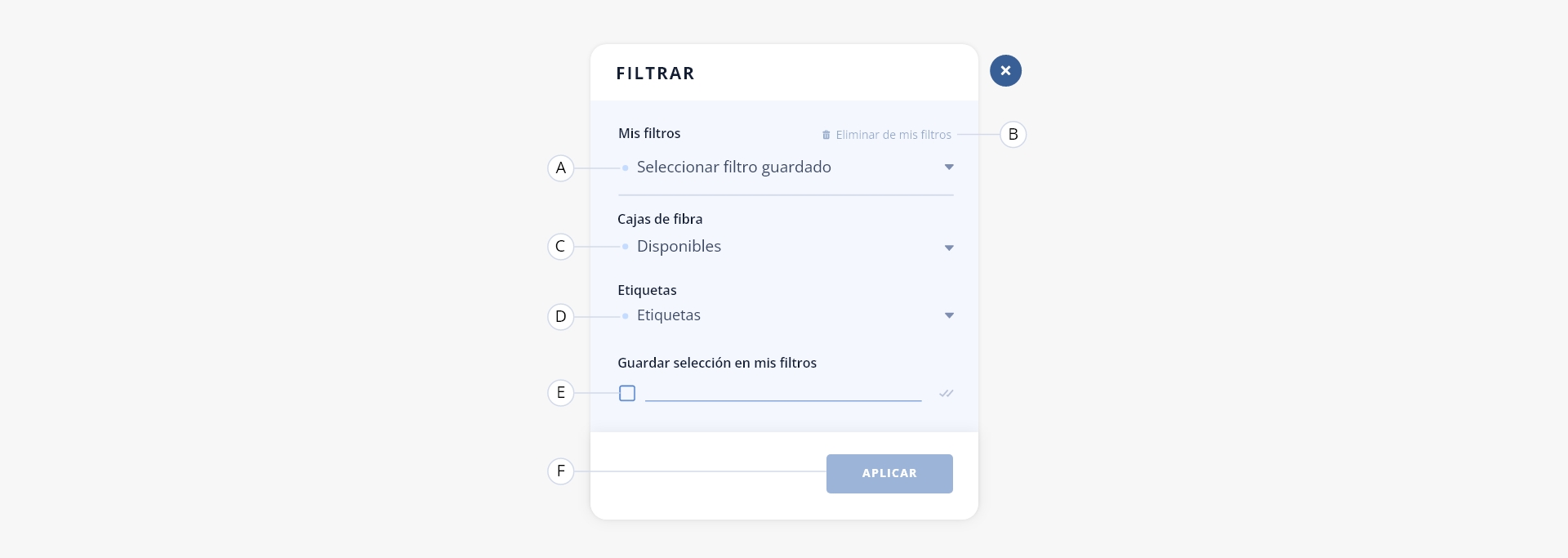

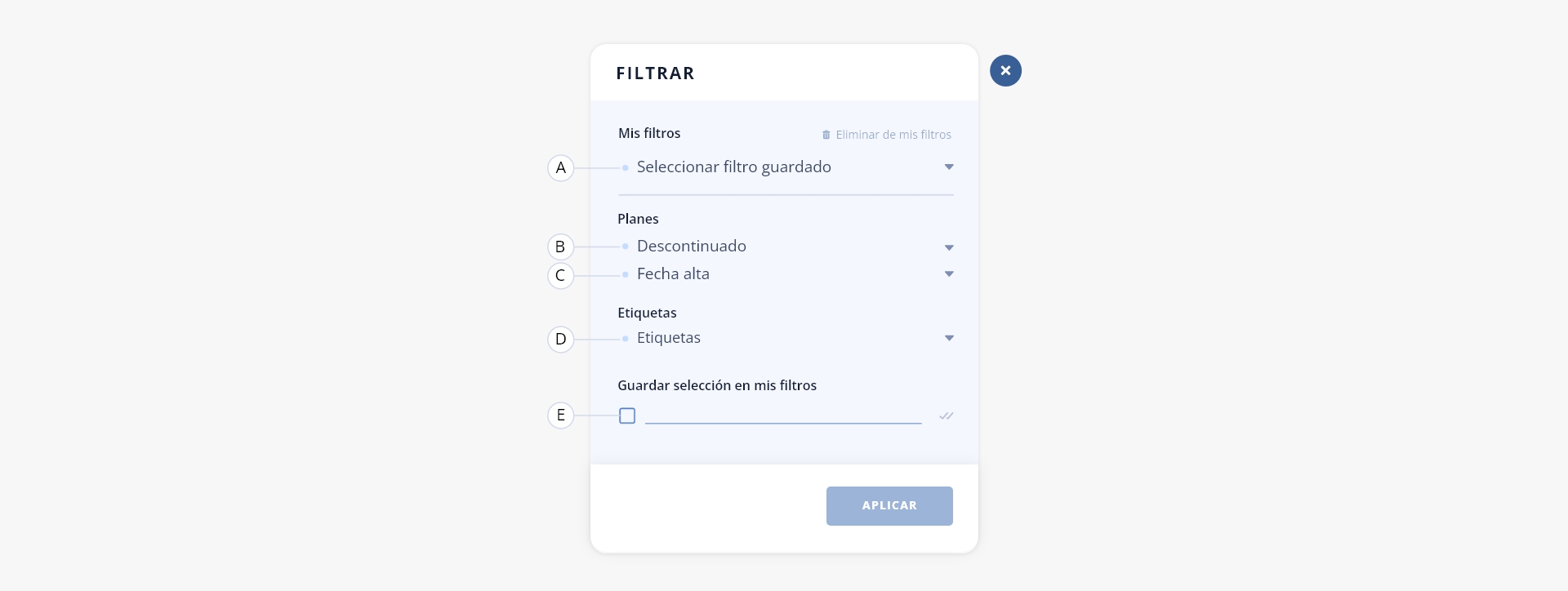

7. Filtros
Esta herramienta permite realizar un filtrado de los registros visibles en el listado, combinando y aplicando las distintas variables disponibles.
- a. Mis filtros. En caso que hayas configurado y guardado parámetros de filtrados, los mismos figurarán en este desplegable, pudiendo generar filtrados rápidos.
Eliminar de mis filtros: permite eliminar el filtro seleccionado, del listado de tus filtros guardados. - b. Descontinuado. Filtra todos los planes marcados como descontinuados.
- c. Etiquetas. Permite filtrar planes por etiqueta asignada.
- d. Fecha alta. Permite filtrar los planes que se encuentren creados según el rango de fechas indicadas en el filtro.
- e. Guardar selección en mis filtros: Al seleccionar este check, los datos elegidos para filtrar, se guardarán y crearán un filtro personalizado que podrás reutilizar en futuras búsquedas (en el campo «A»).
.
8. Buscar
Podrás realizar la búsqueda de planes dentro del listado mediante esta utilidad.
.
9. Check de selección
Esta herramienta genera una selección masiva de todos los elementos del listado, permitiéndote aplicar acciones sobre los mismos. Si querés hacer una selección individual, tendrás que hacer click sobre la casilla correspondiente a la línea deseada.
.
10. Expandir
Con este botón podrás visualizar información/columnas del listado, que no se muestran en pantalla por cuestiones de resolución.
Por ejemplo. Si tenemos visibles 10 columnas con información, y por cuestiones de resolución de pantalla se pueden ver solamente 6, al hacer click en esta herramienta, tendrás disponible los 4 registros faltantes. Tené en cuenta que si estás visualizando la totalidad de las columnas, esta herramienta se encontrará oculta.
.

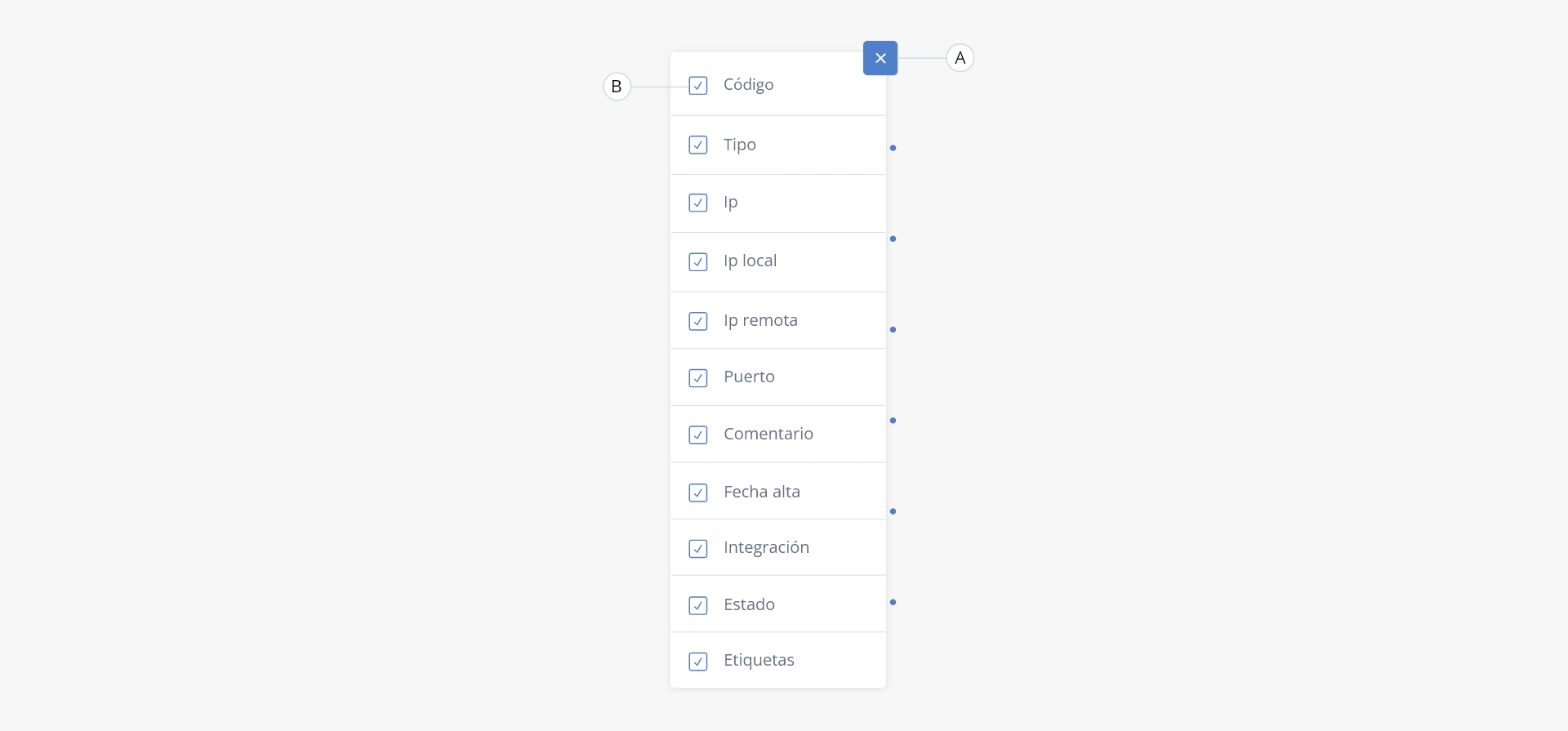

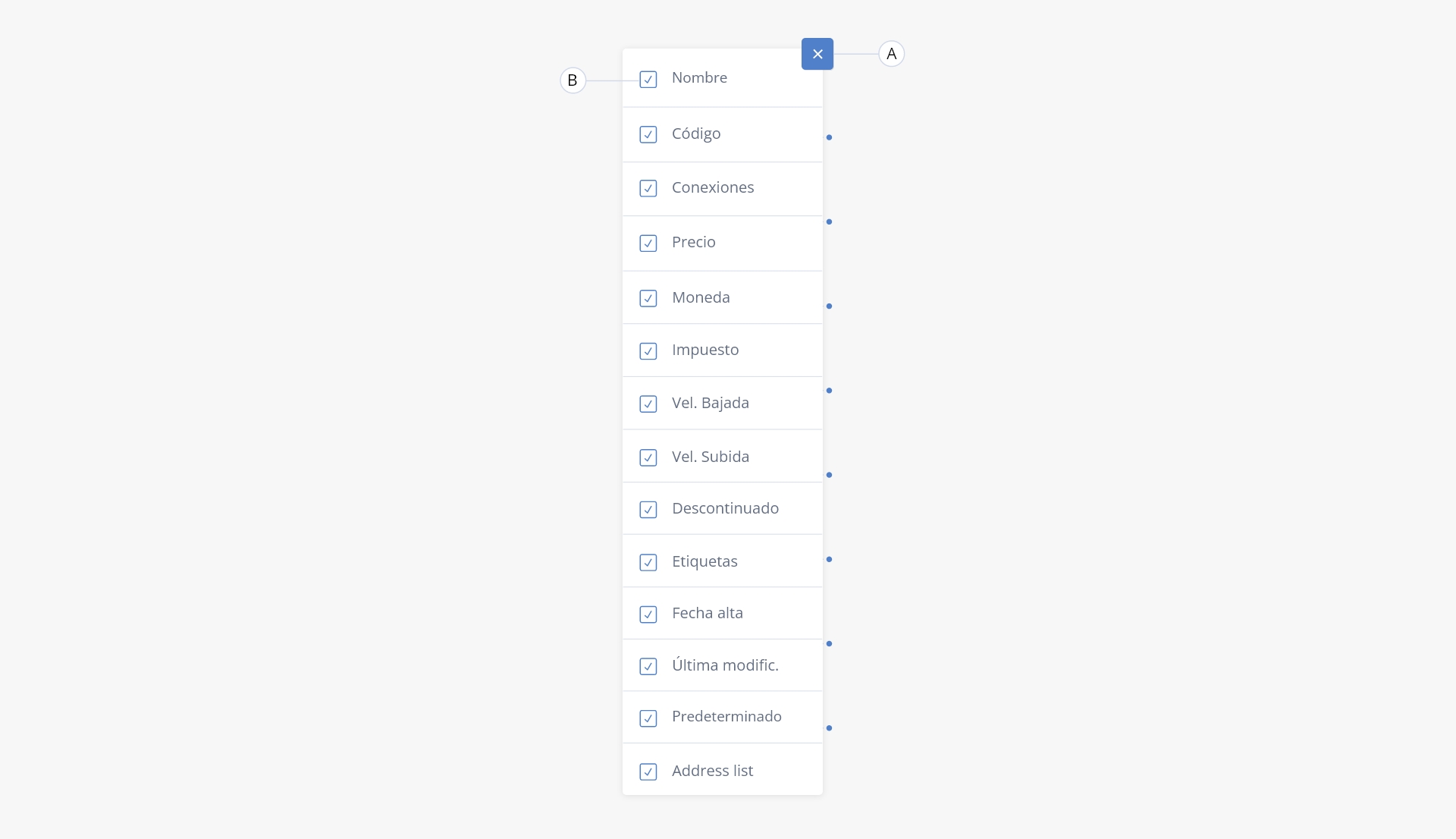

11. Columnas visibles
Permite definir que campos se mostrarán en el listado de planes.
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Checkbox. Permite seleccionar que columnas se visualizarán en el listado.
.

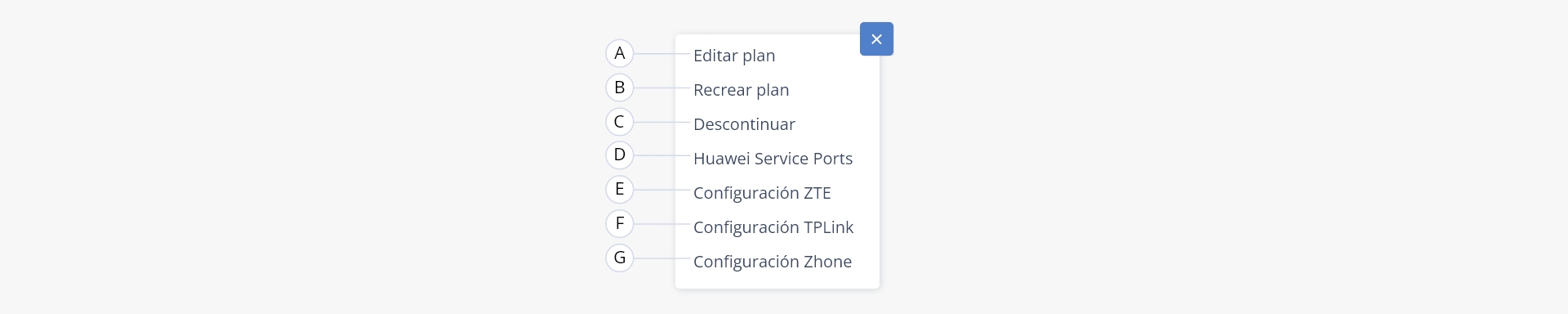

12. Acceso rápido
Muestra un listado a modo de acceso rápido a ciertas acciones en el plan específico:
- a. Editar. Permite editar la información del plan.
- b. Descontinuar. Coloca en pausa el plan seleccionado, hasta que se desee volver a activarlo de forma manual. Al pausar un plan, el mismo dejará de estar disponible para su uso.

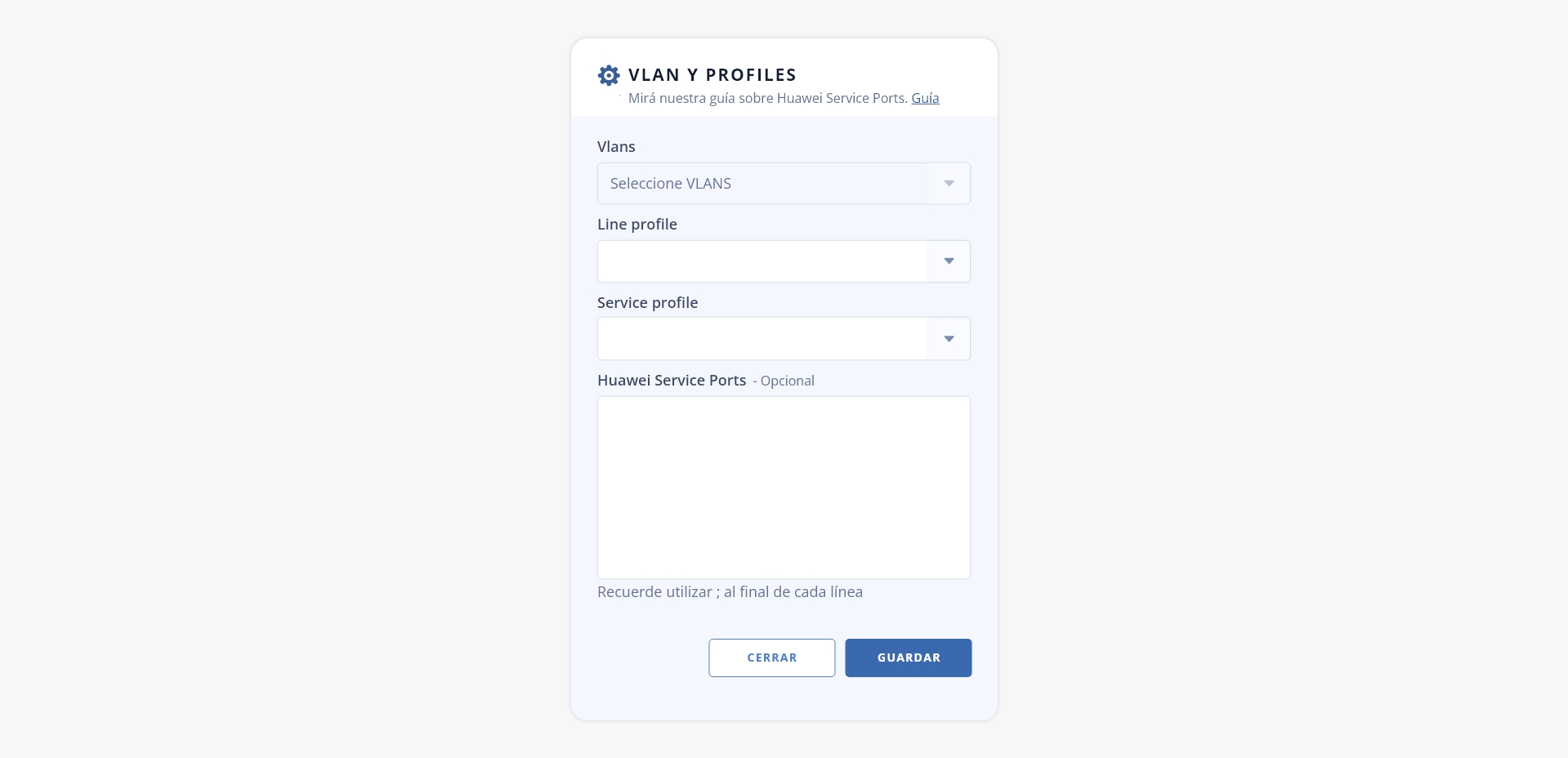

- c. Huawei Service Ports.
- d. Configuración ZTE.

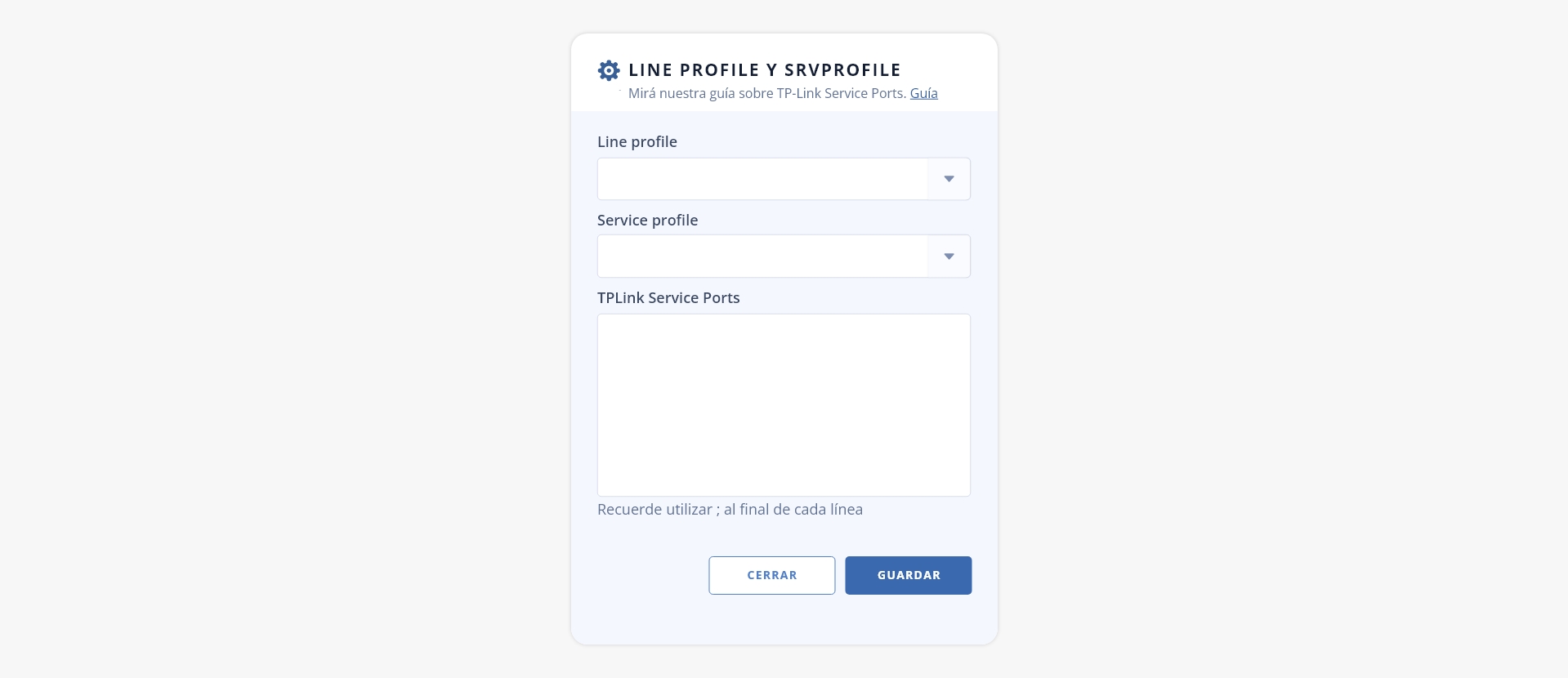

- e. Configuración TPLink.
.
13. Registros listado
Permite variar la cantidad de registros que se ven en pantalla.
.
14. Paginación listado
Permite pasar de página en el listado.
.
.

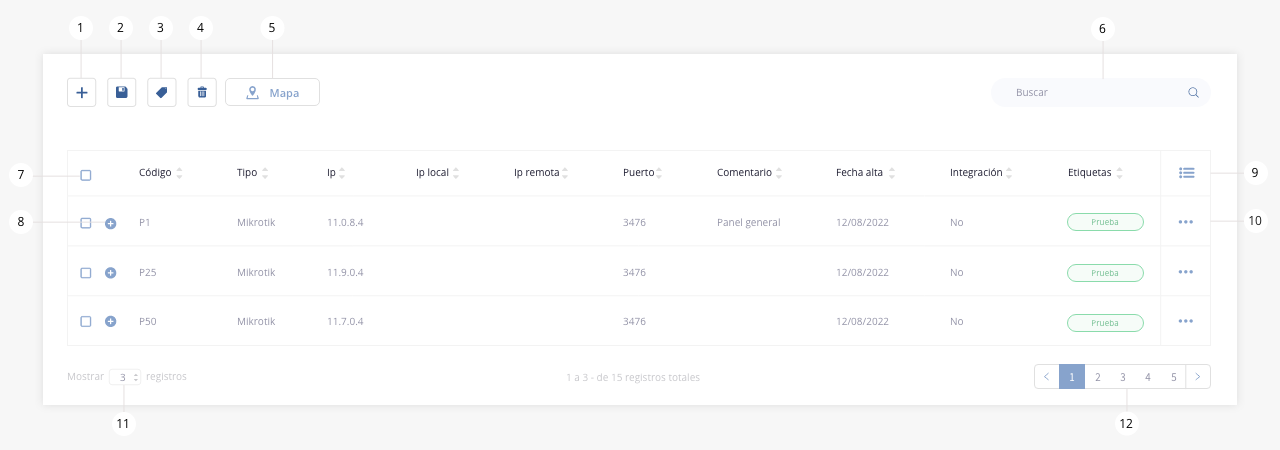

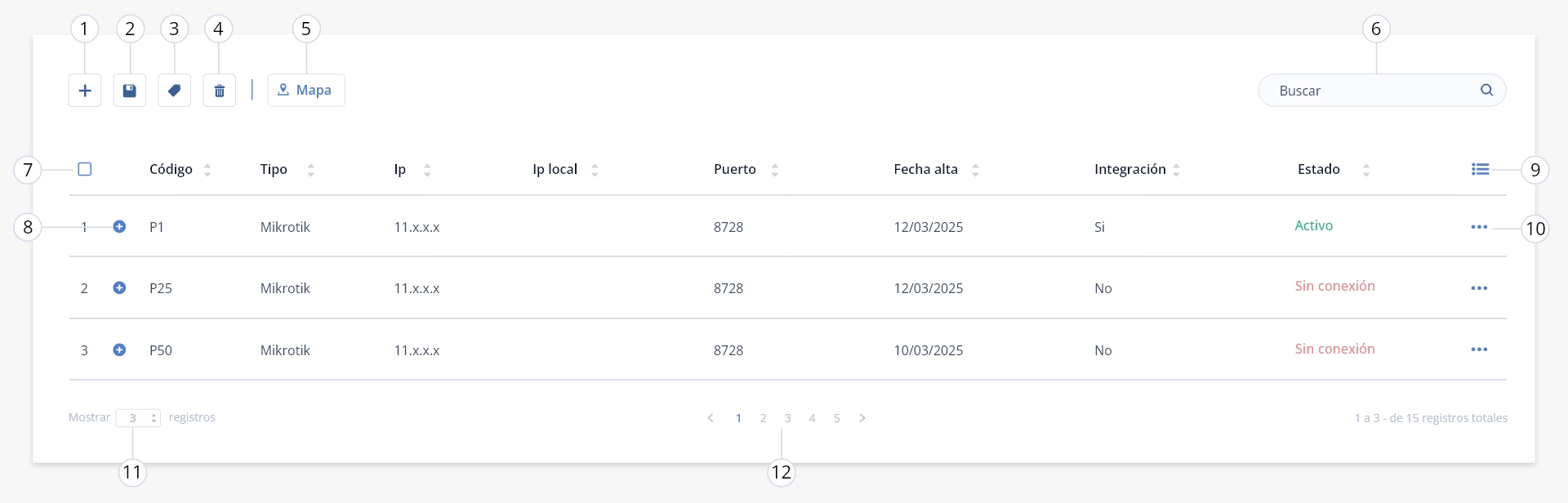

En esta sección podemos declarar todos nuestros equipos de administración de ancho de banda, a los que habitualmente llamamos ‘nodos’.
El sistema se integra con distintas tecnologías (Mikrotik, Radius, Huawei OLT y Servidores 815). Lo cual nos permite tener un nodo Mikrotik, una central OLT de fibra y también un Radius, todo bajo la administración de nuestro software.
En principio a ISPCube le interesa estar ‘conectado’ con los nodos que realicen el control de ancho de banda (por ejemplo, en el caso de PPPoE serían los routers donde se crean los secrets).
- Crear nodo
- Exportar
- Etiquetas
- Eliminar nodo
- Mapa
- Buscar
- Check de selección
- Expandir
- Columnas visibles
- Acceso rápido
- Registros listado
- Paginación listado
.

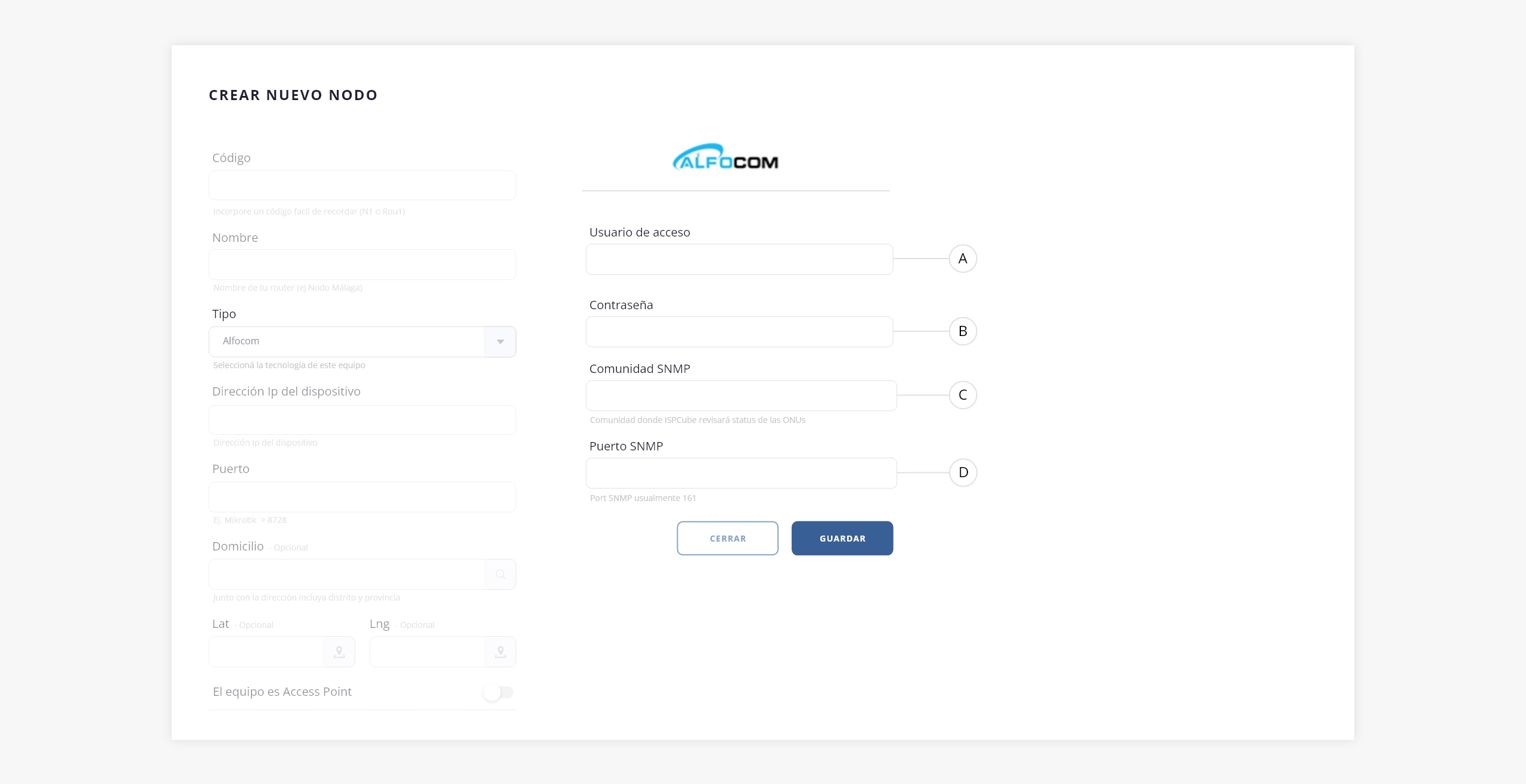

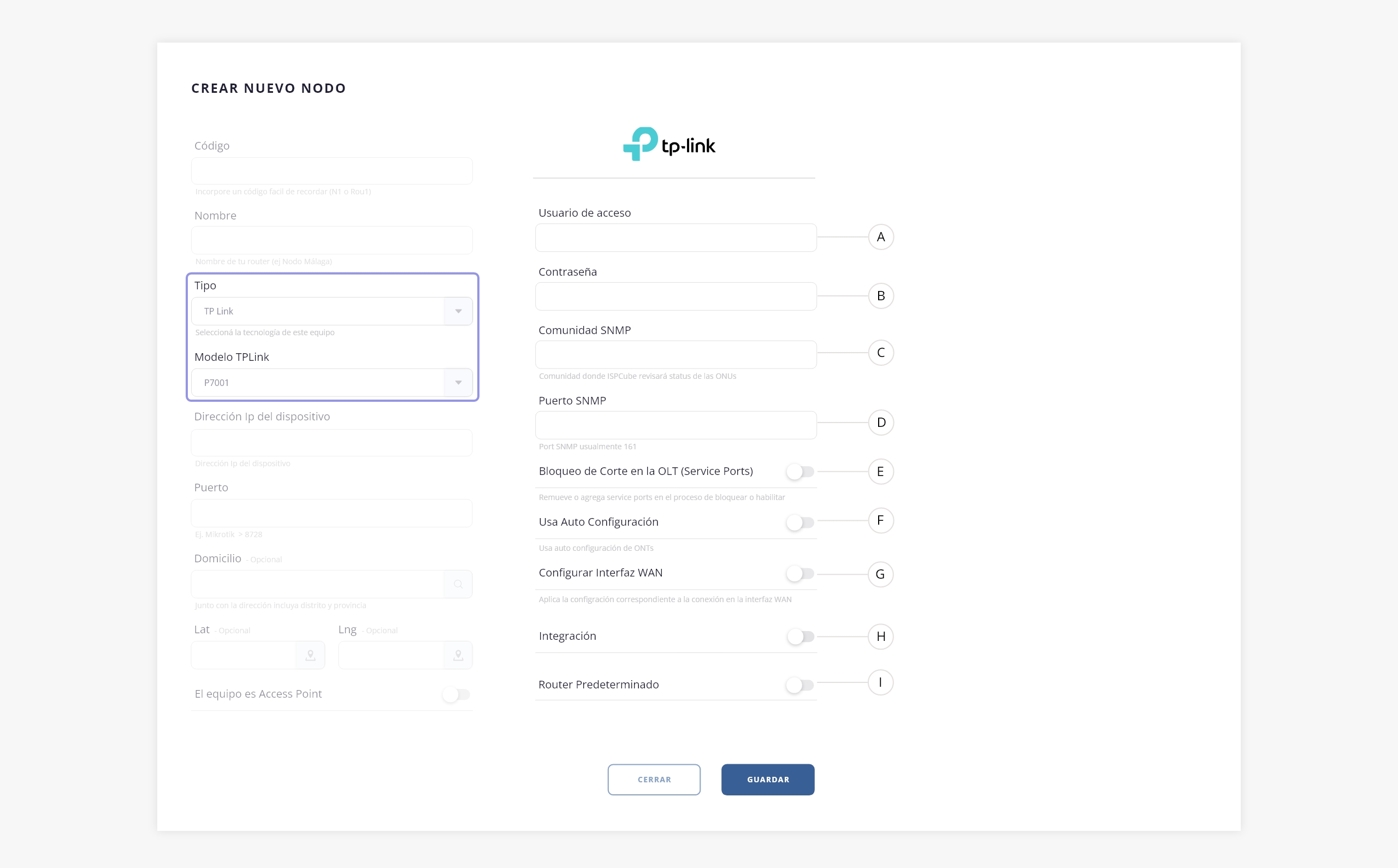

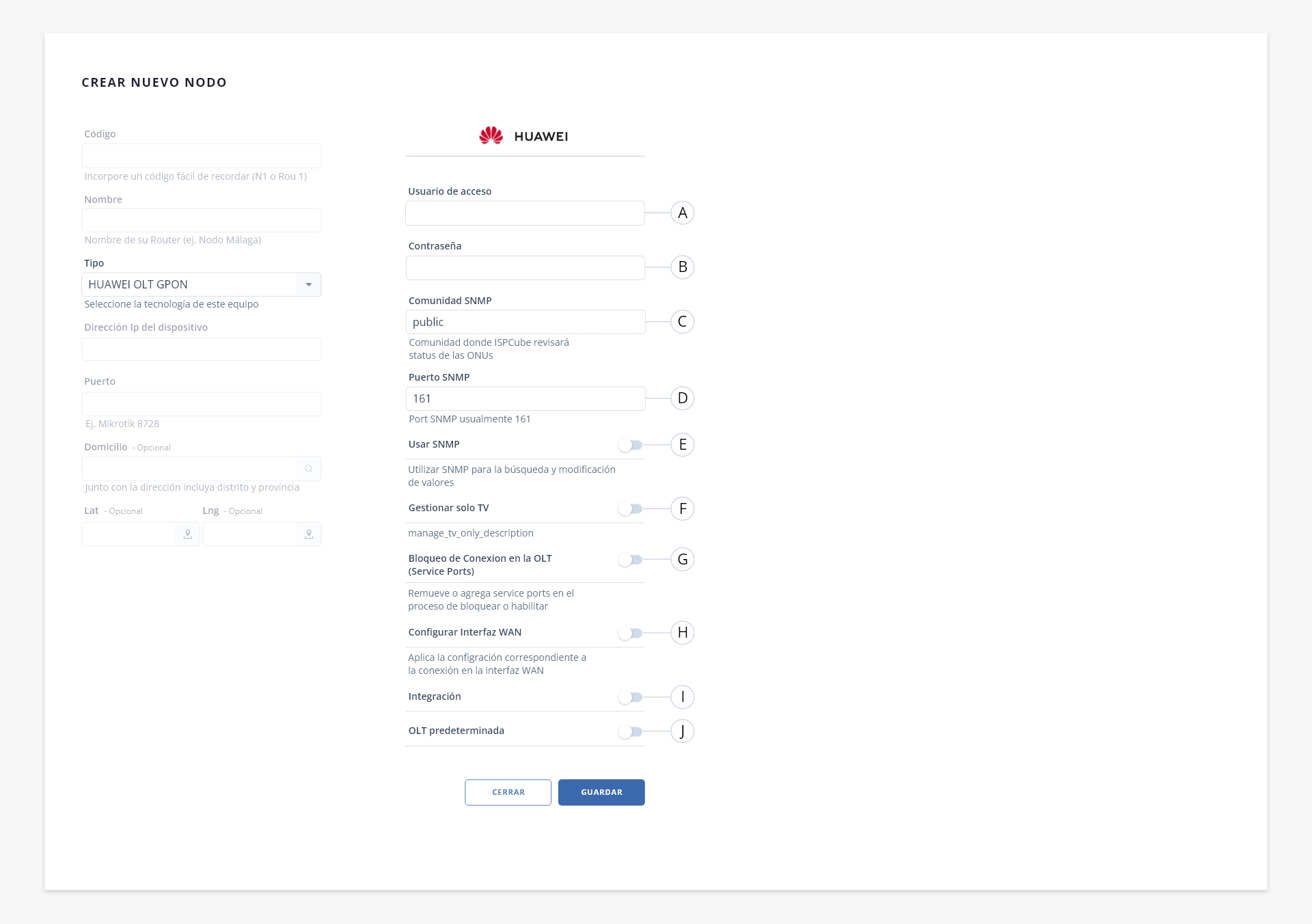

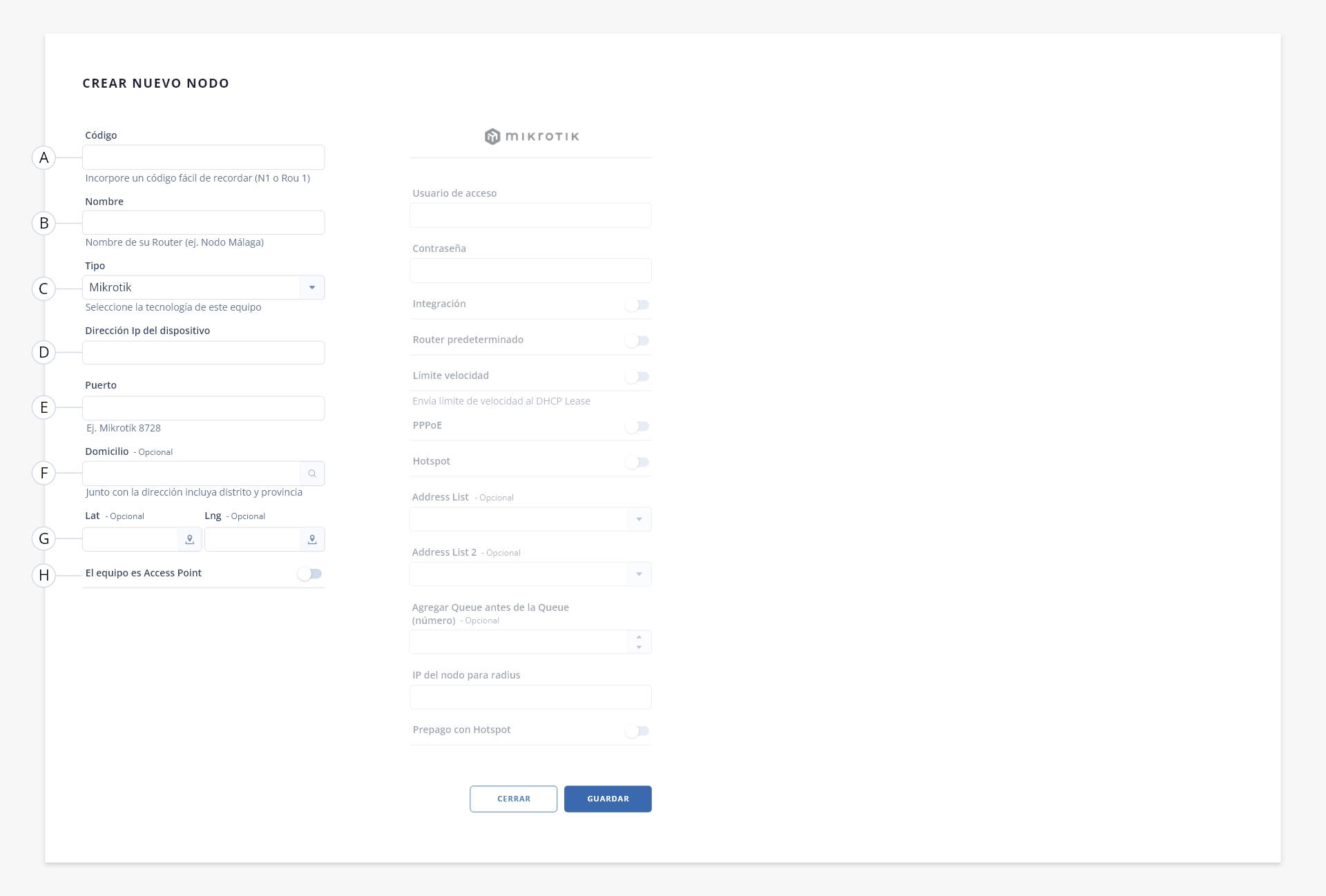

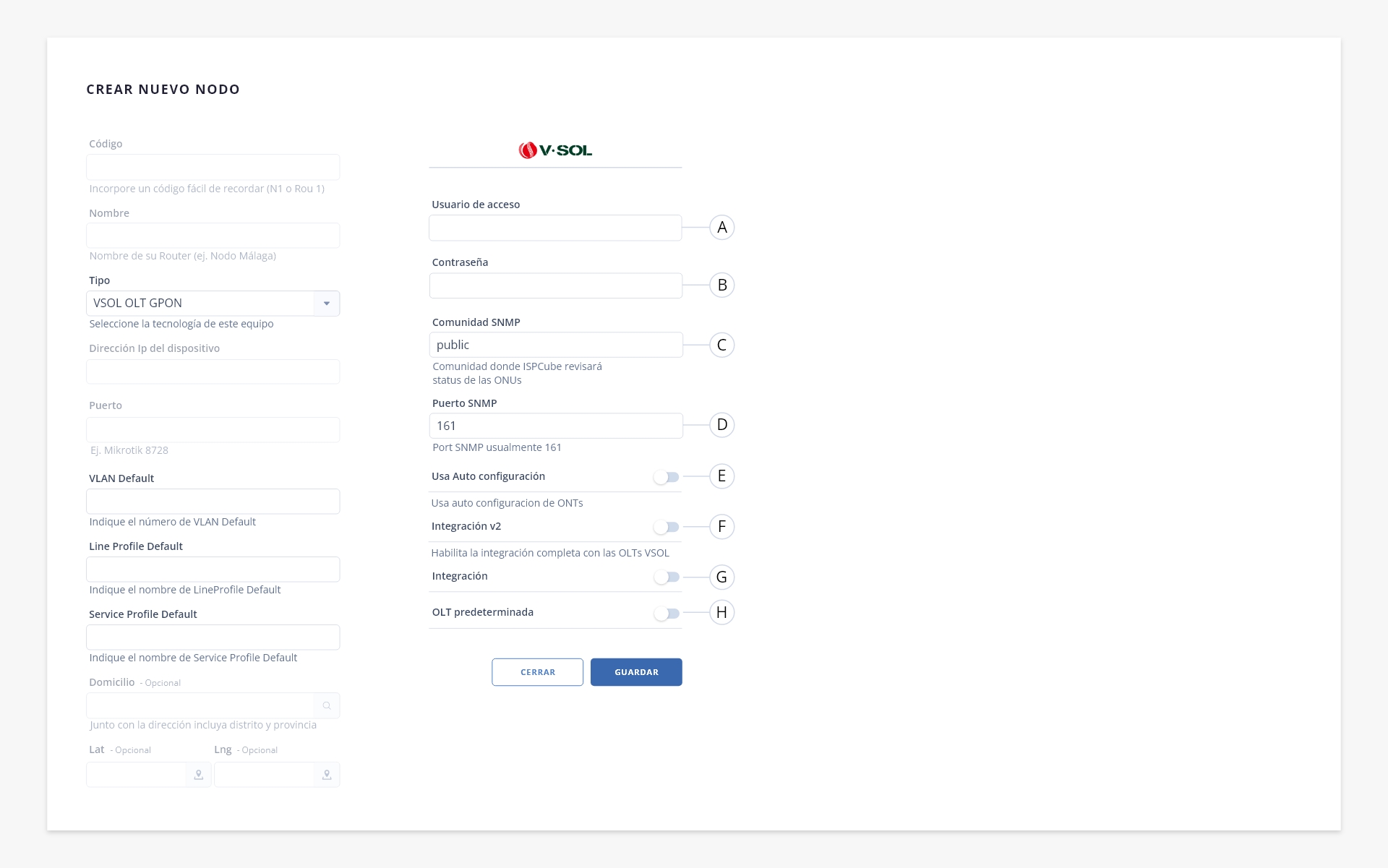

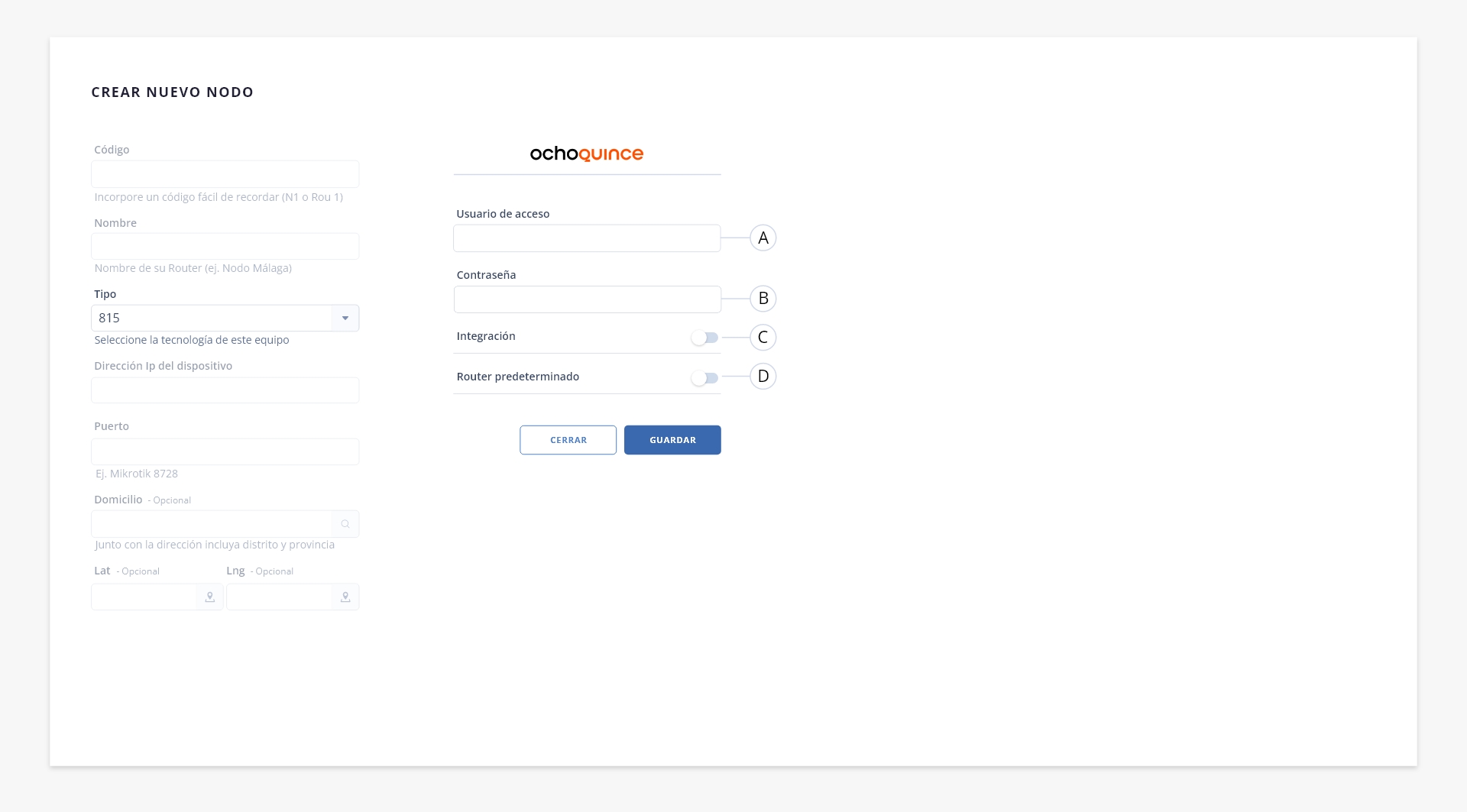

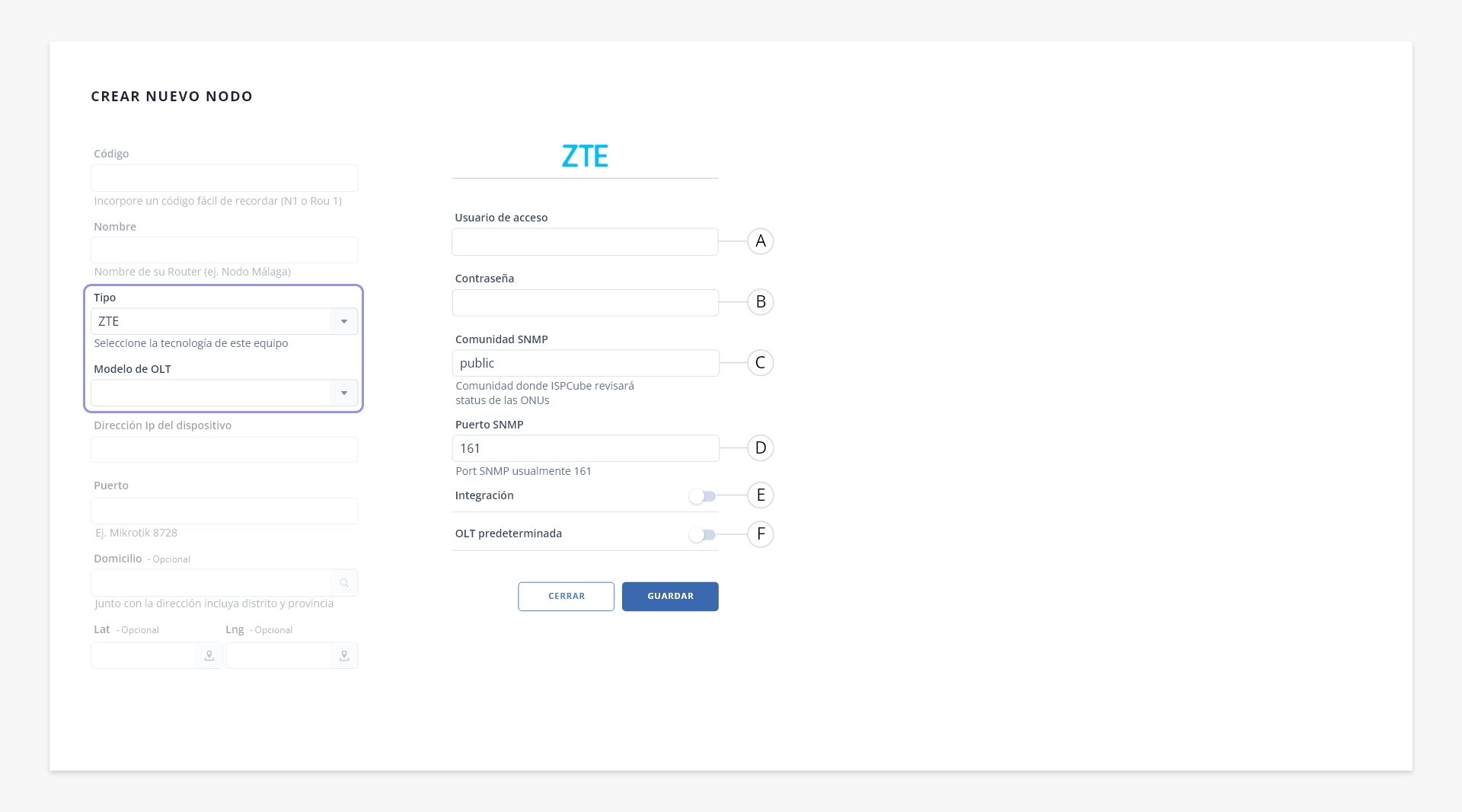

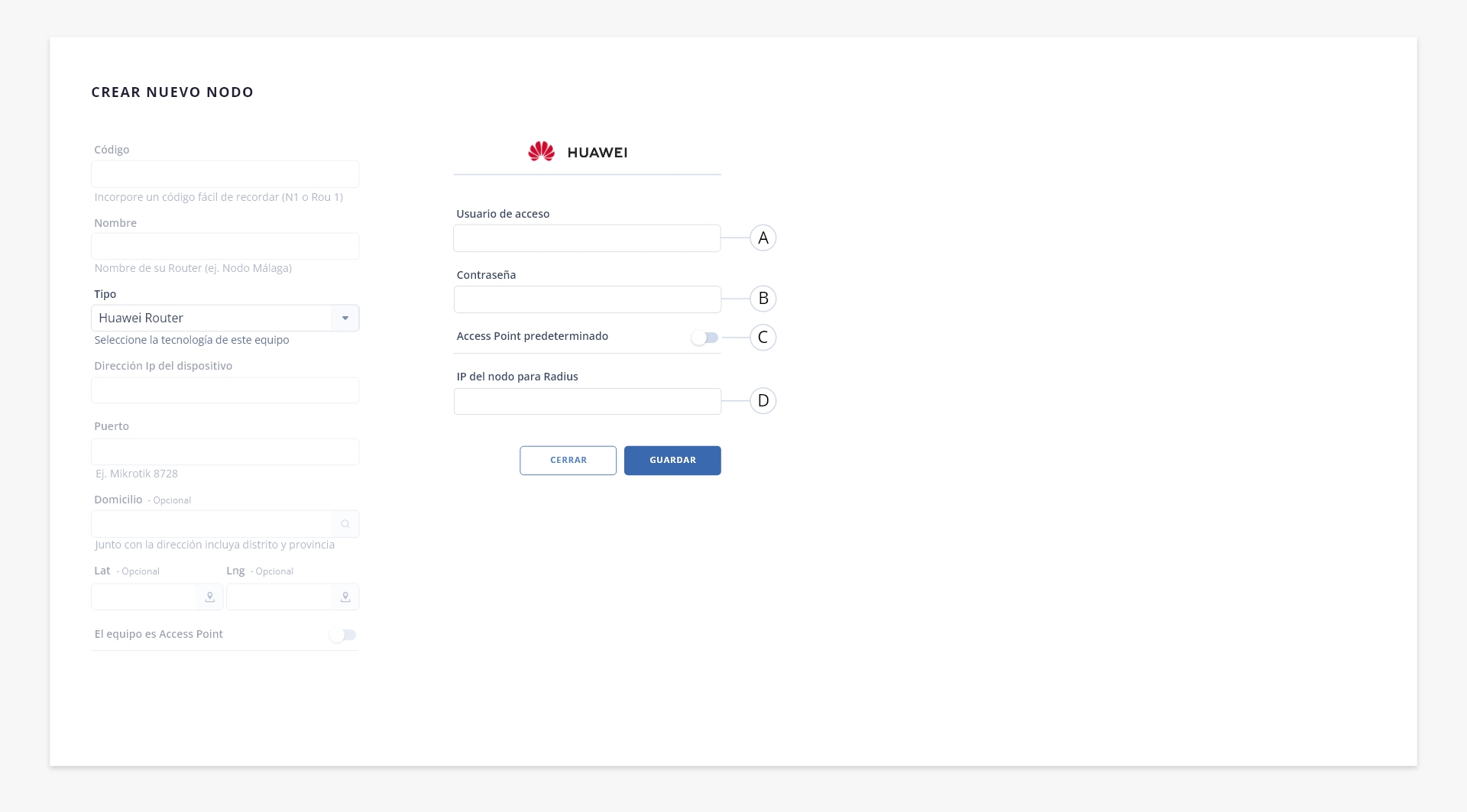

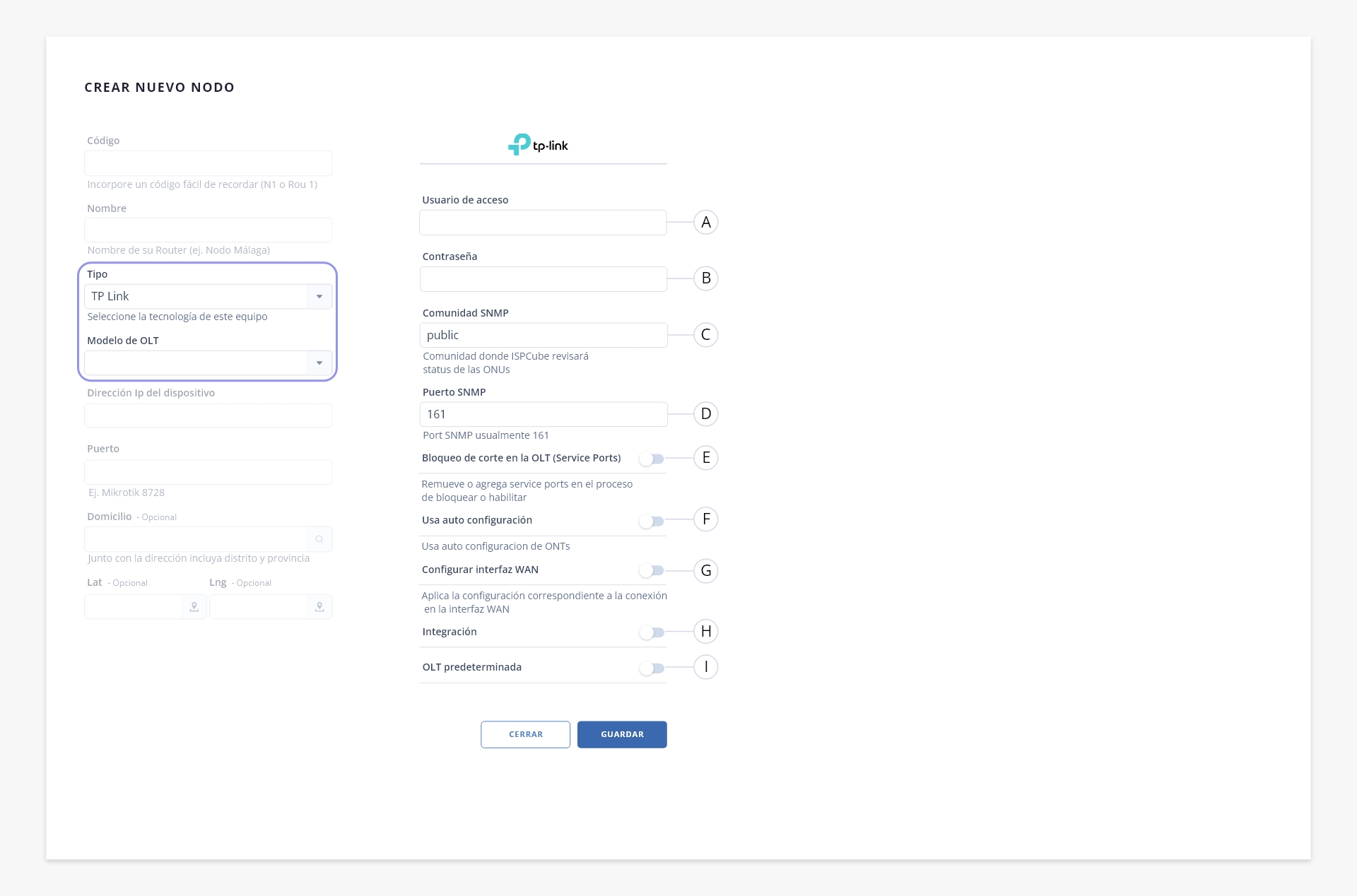

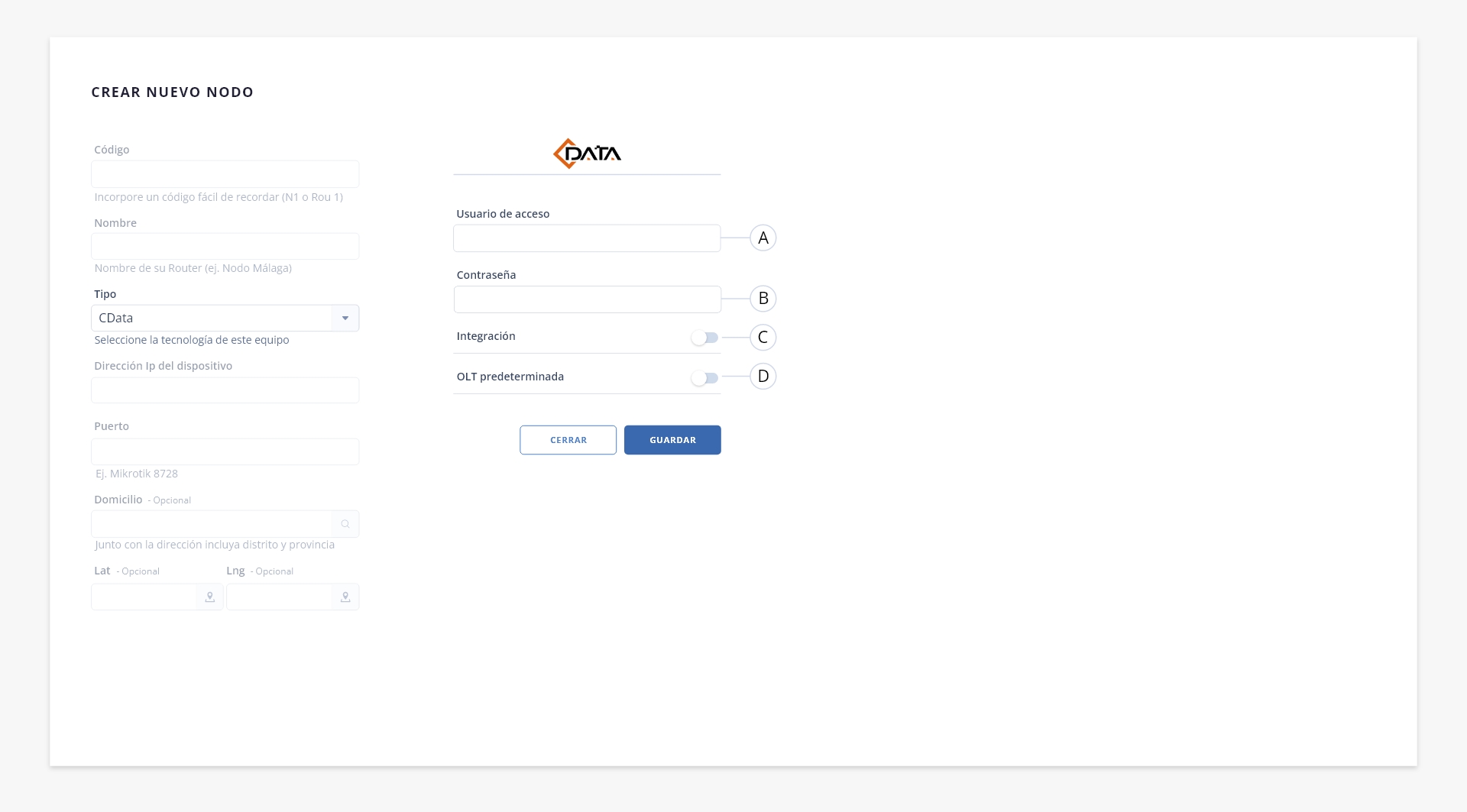

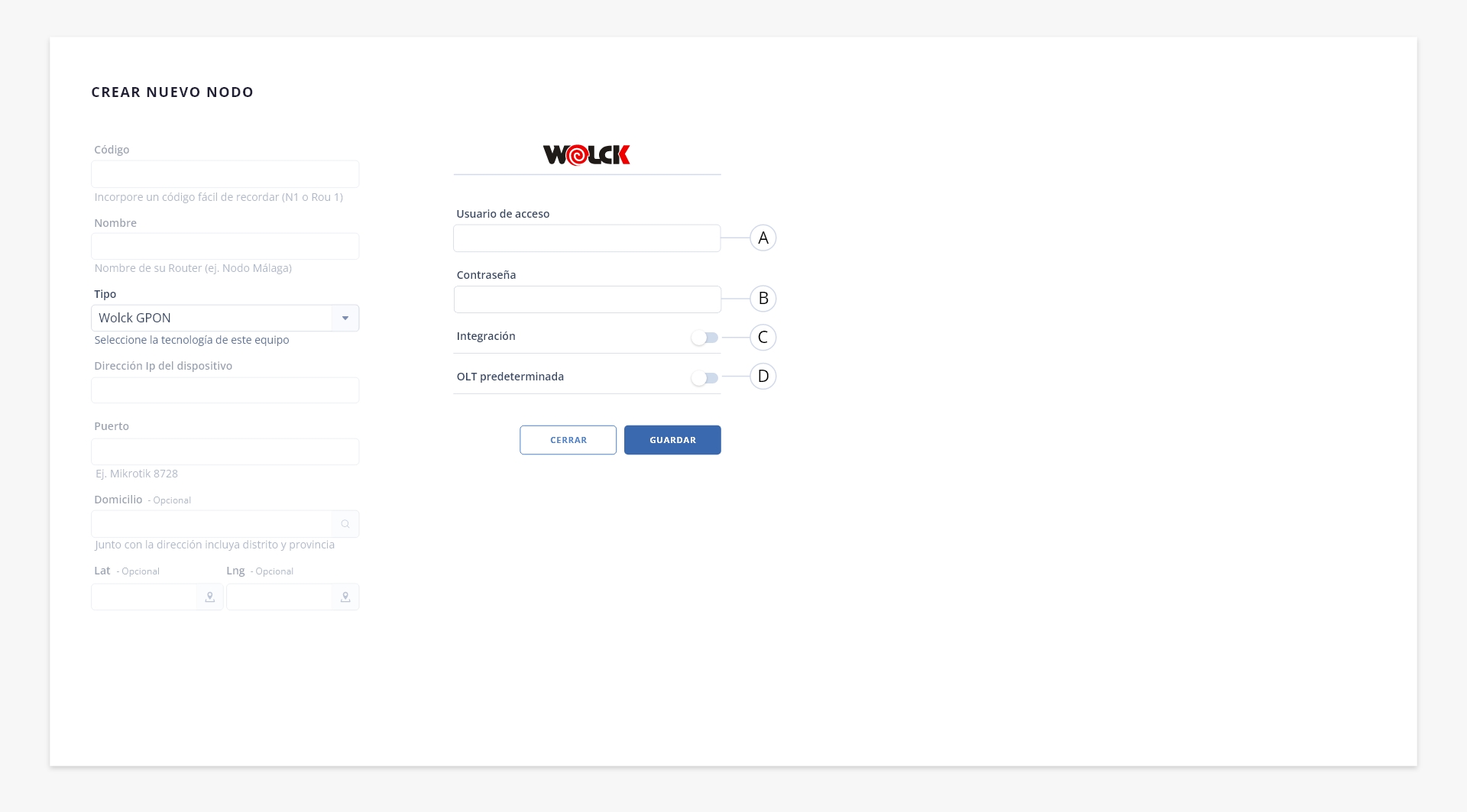

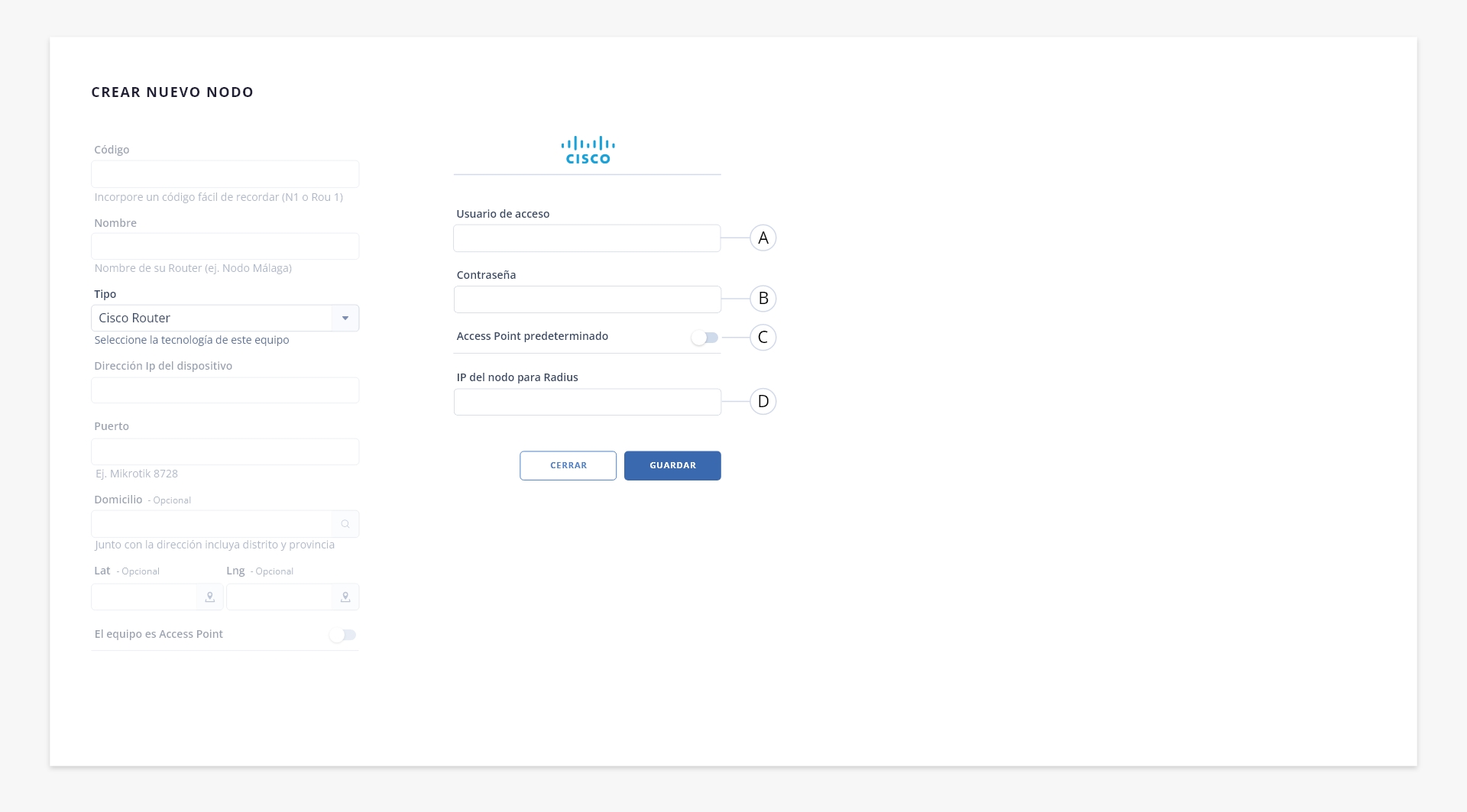

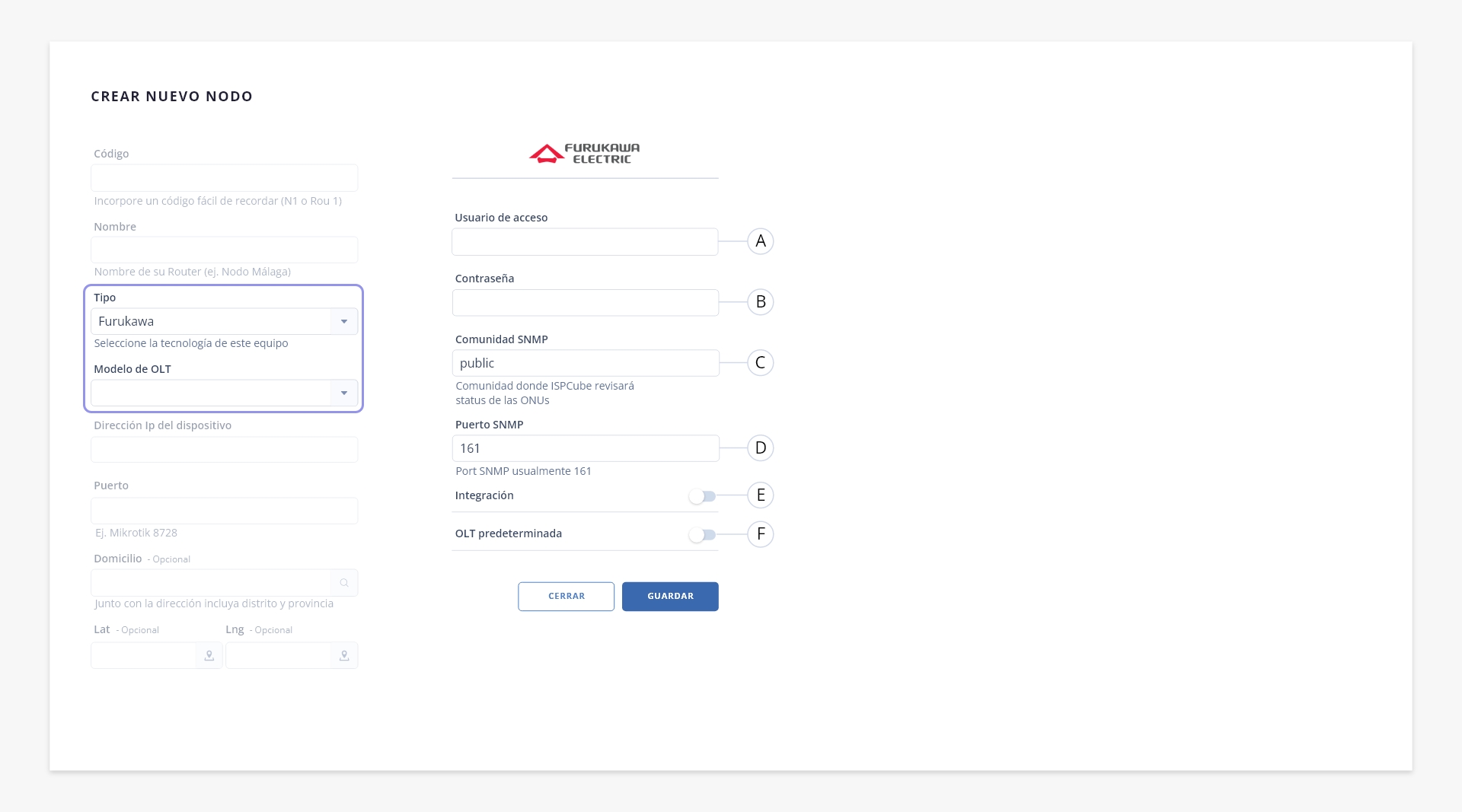

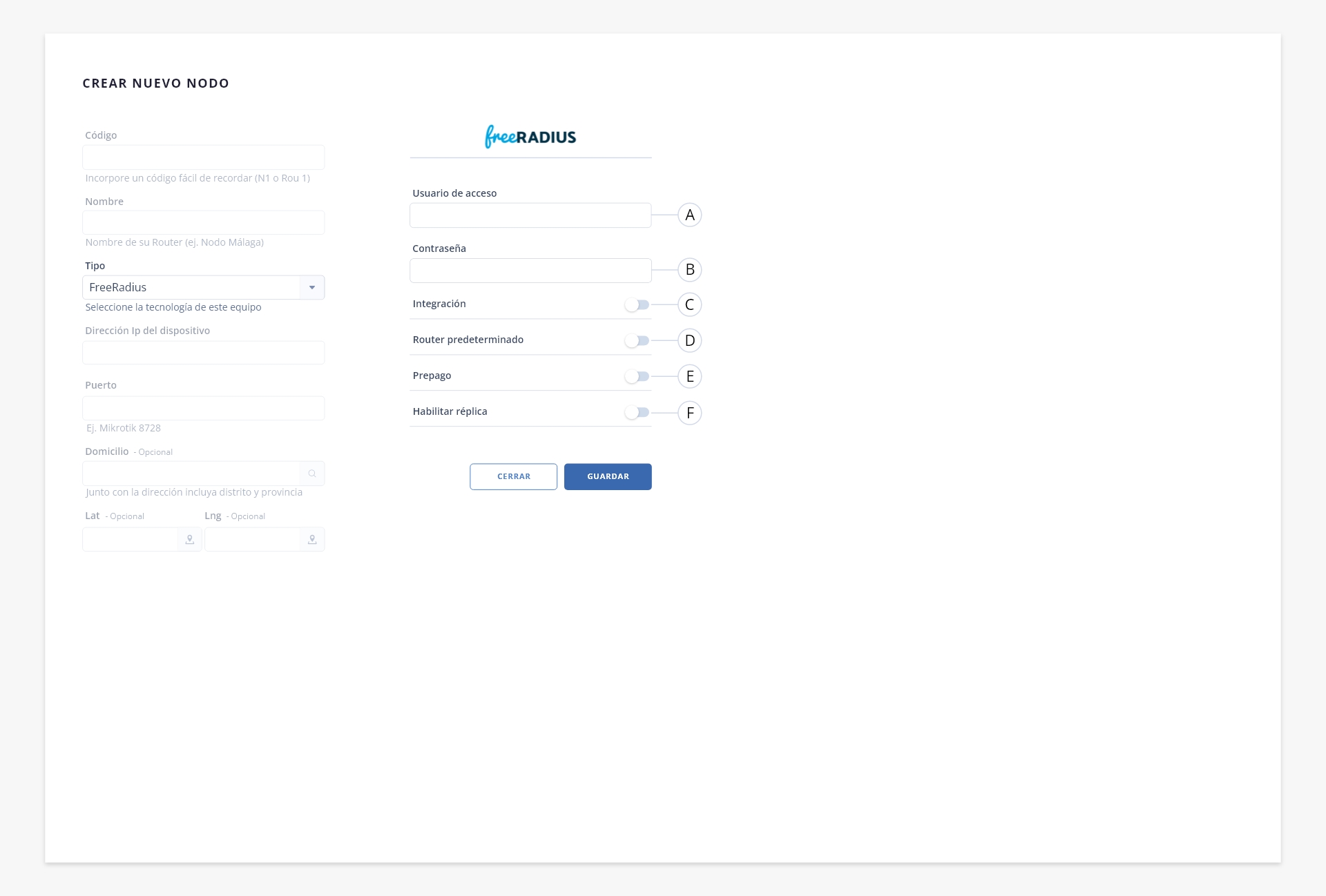

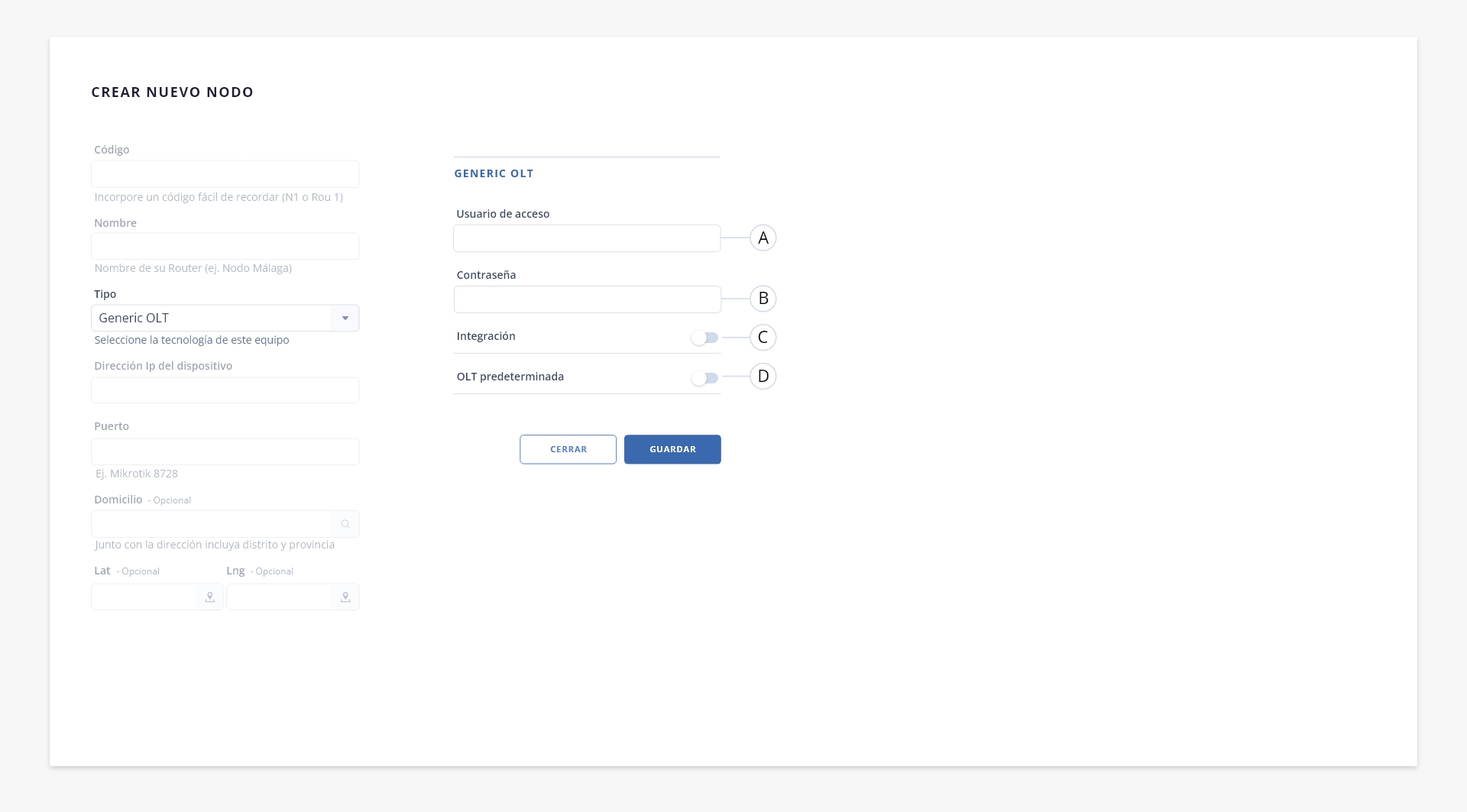

1. Crear nodo

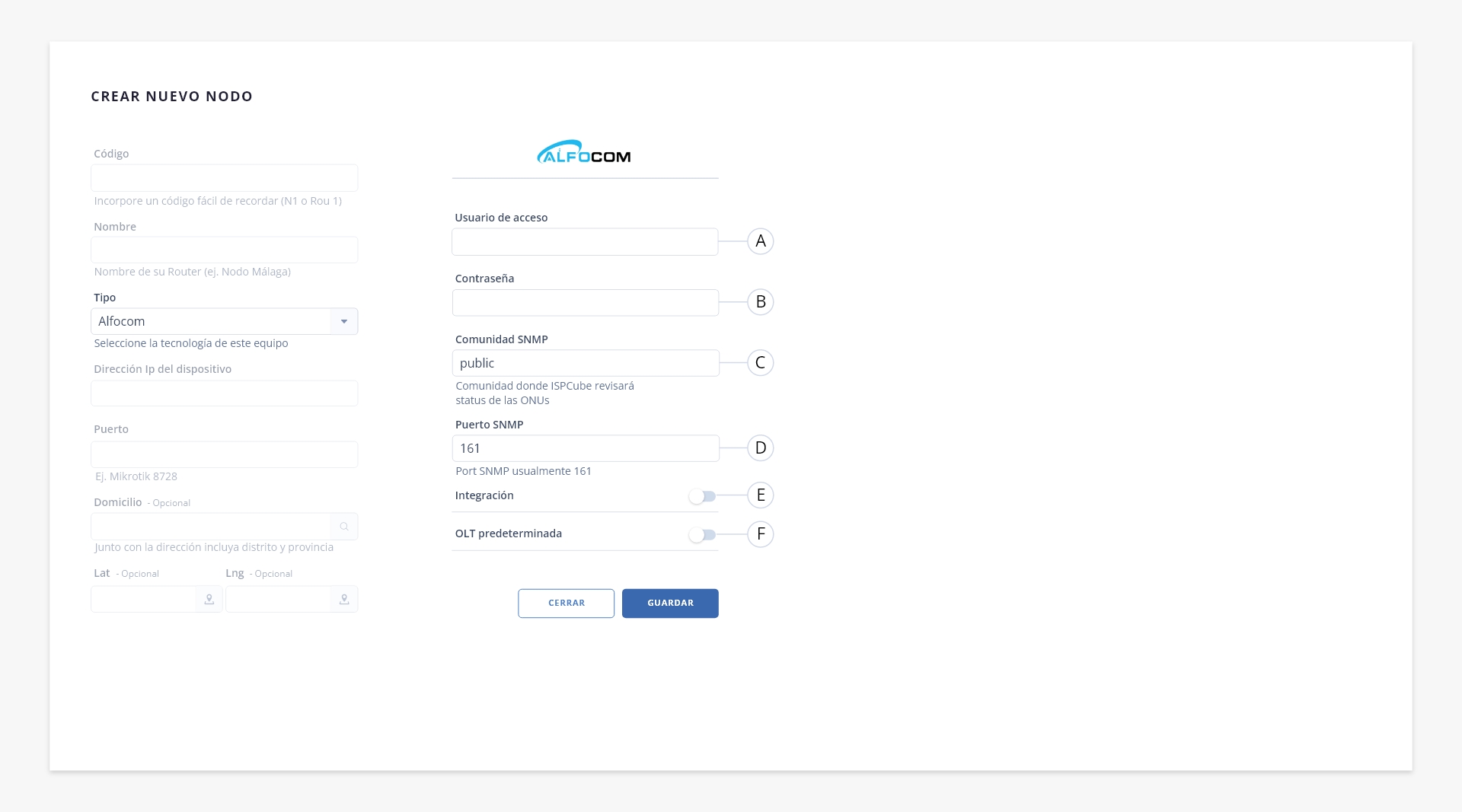

Nos abrirá el formulario para la carga de un nuevo nodo dentro del sistema.

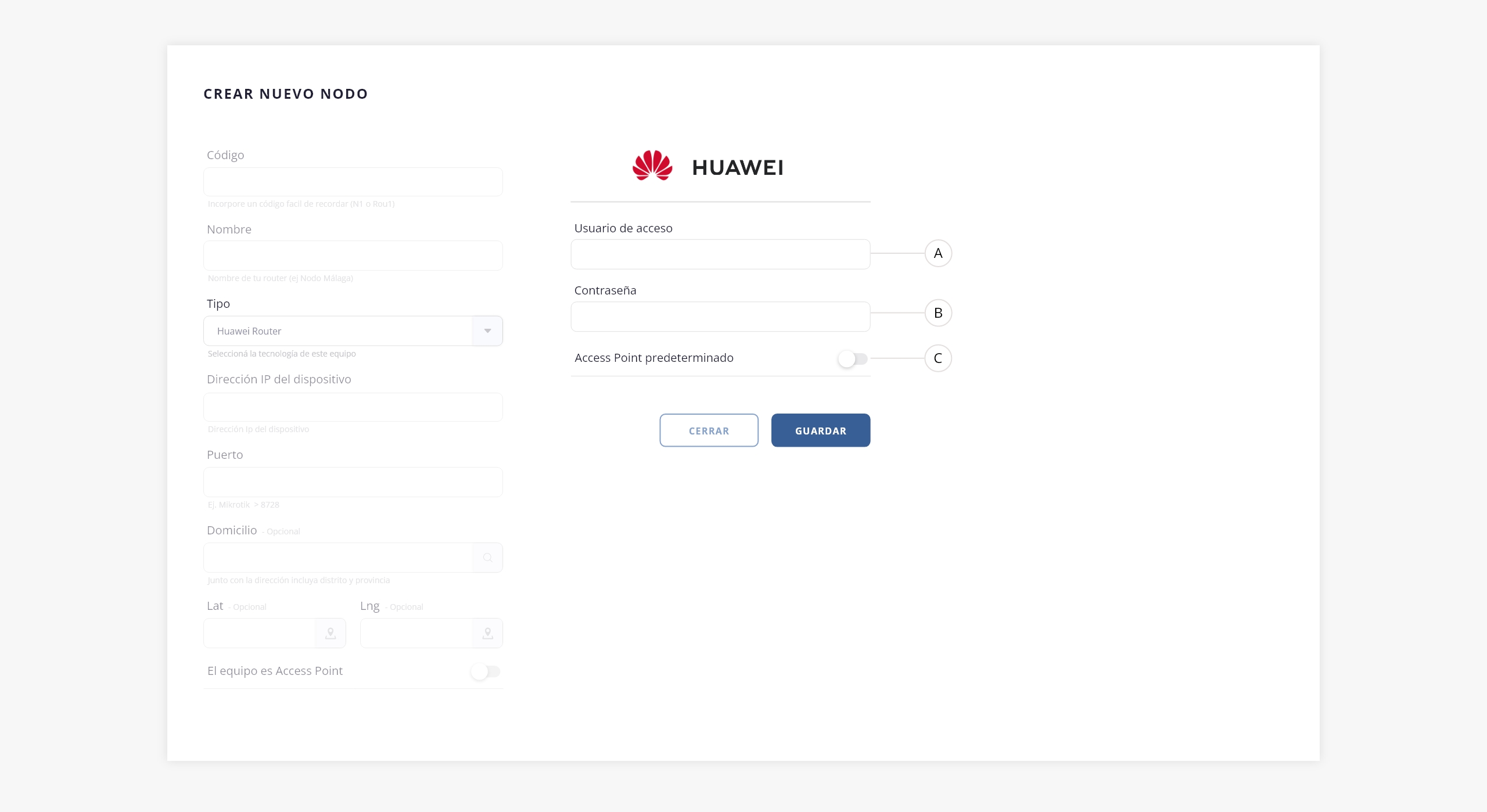

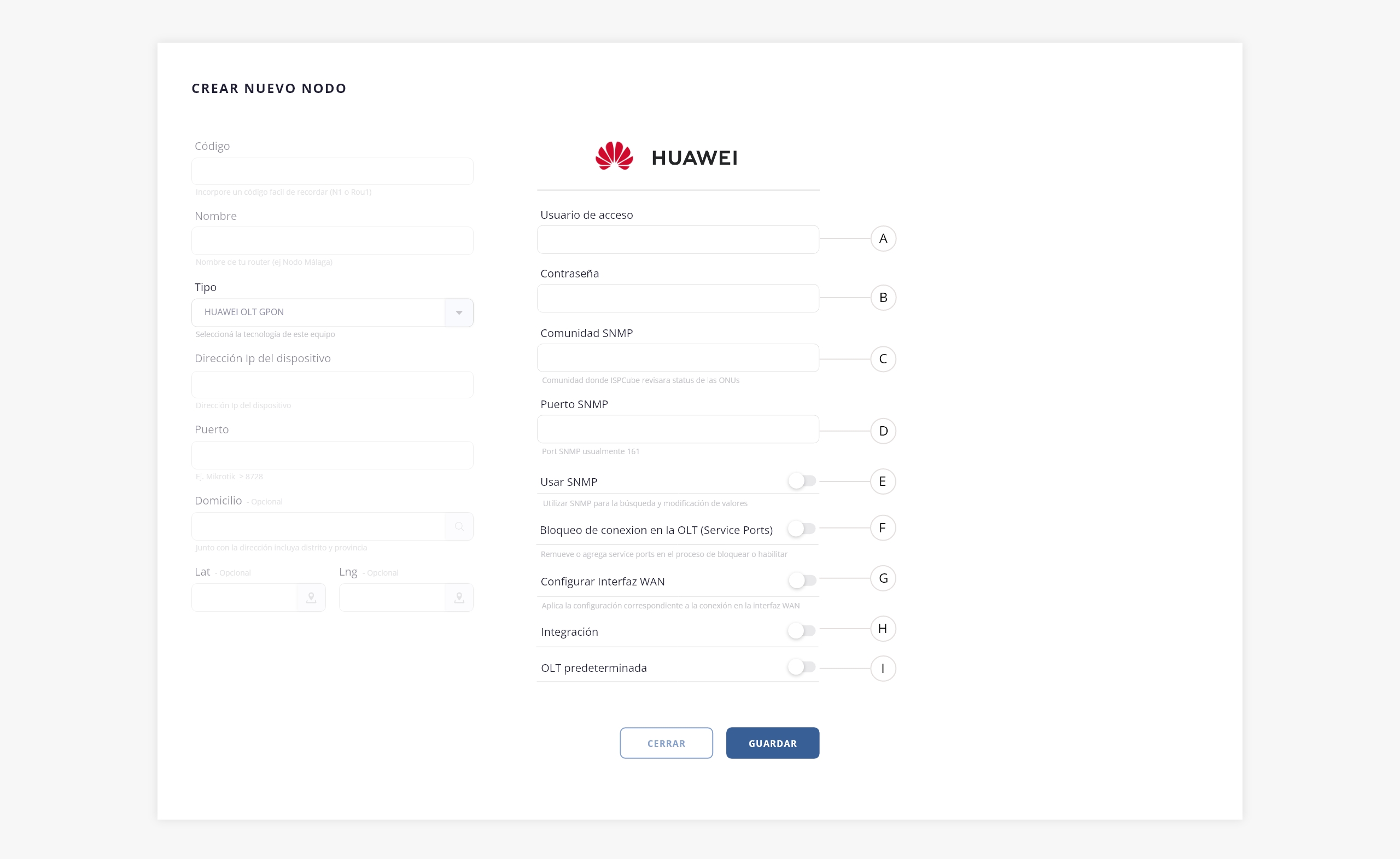

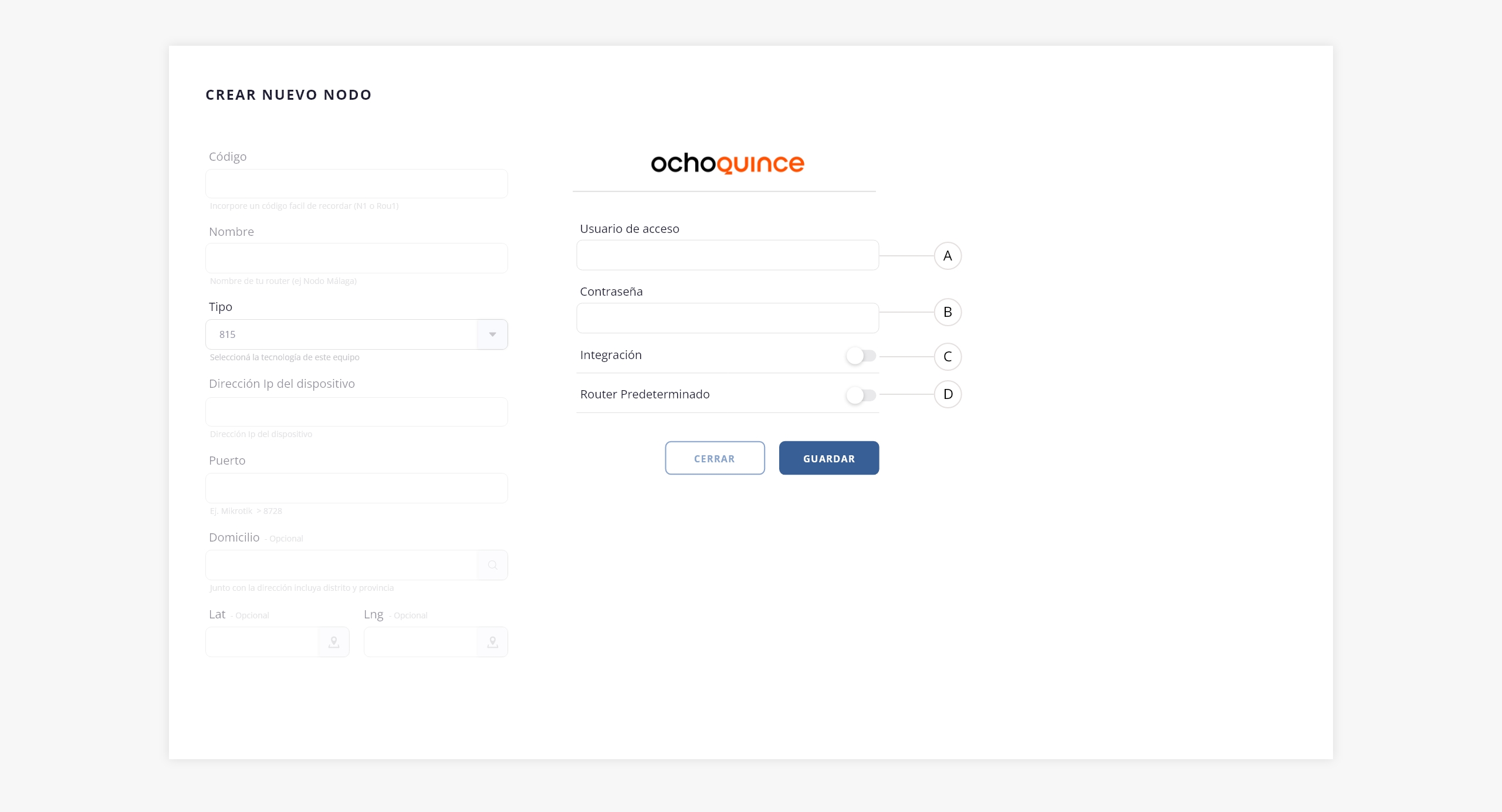

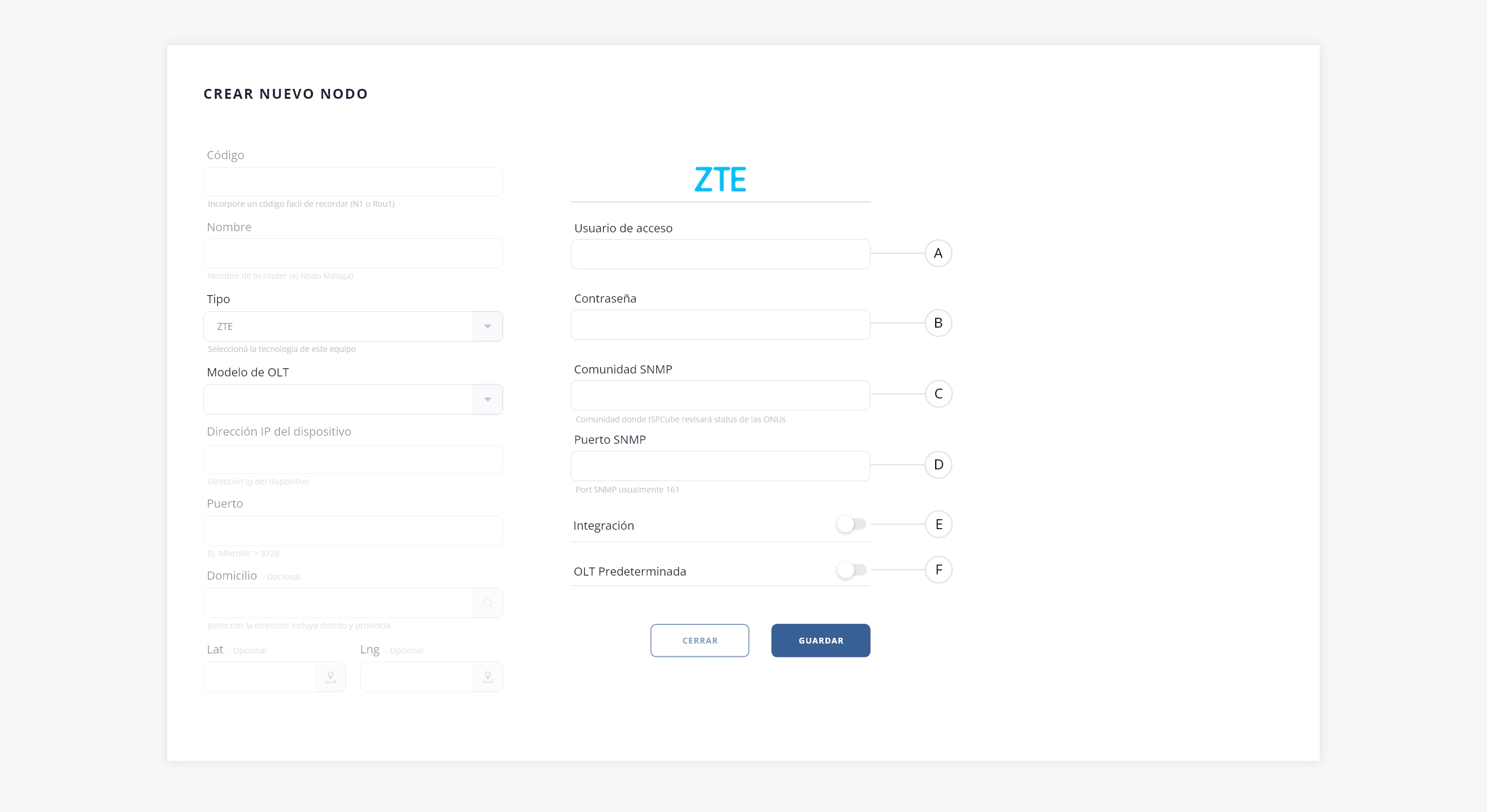

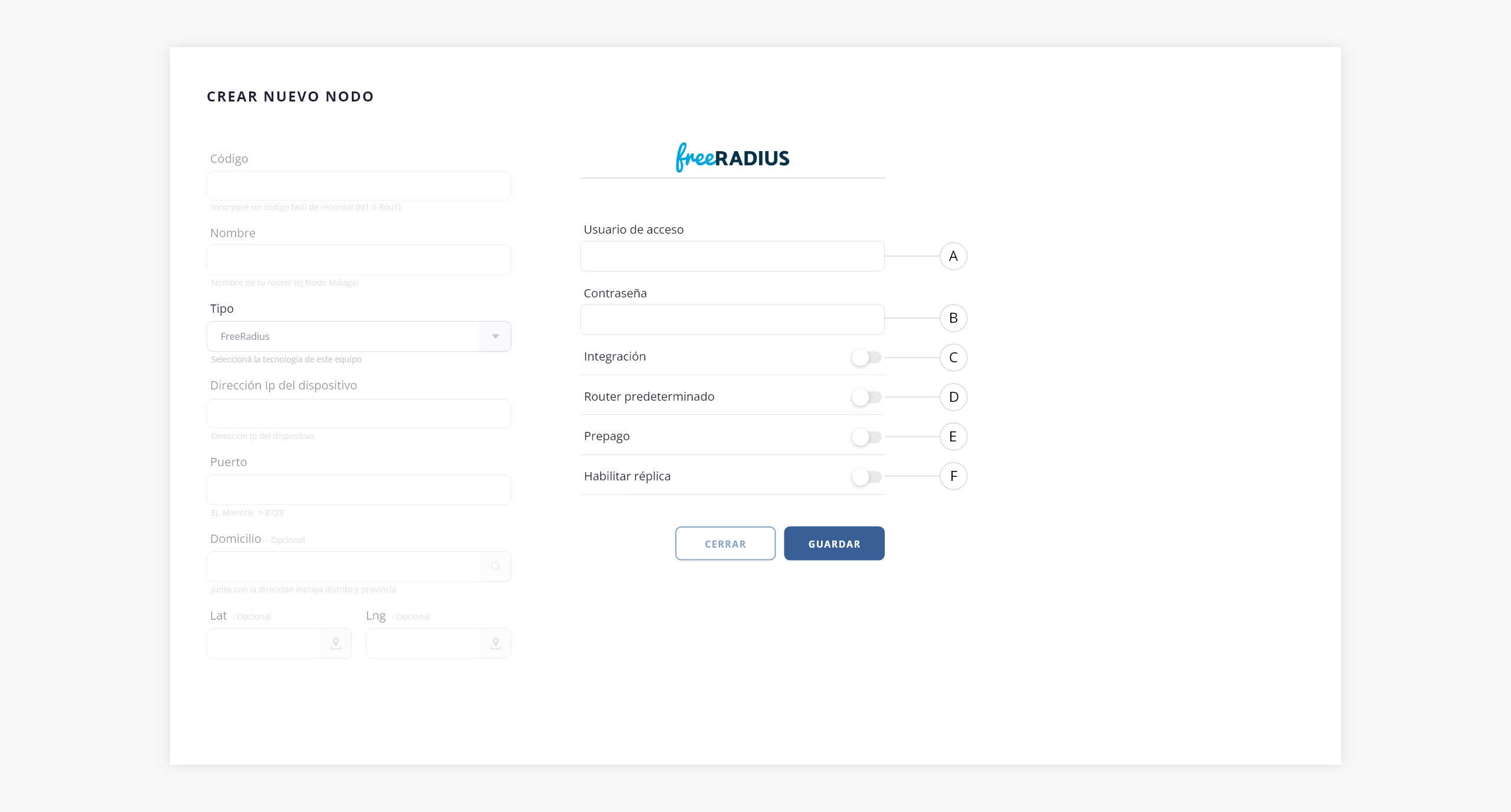

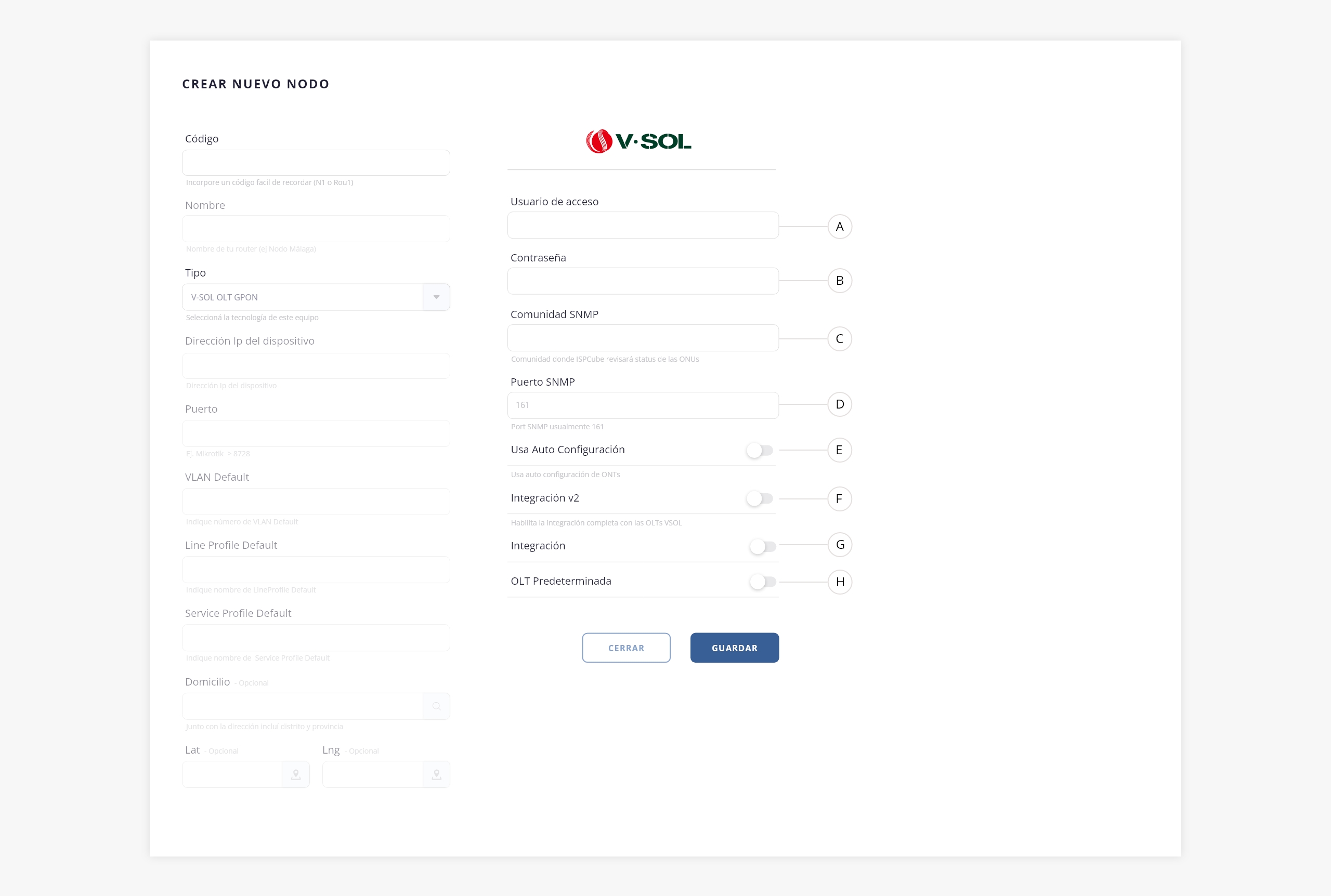

¡Importante! Tené en cuenta que este formulario varía según la tecnología de tu nodo. Primero te mostraremos los campos generales y luego podrás buscar el formulario correspondiente a la tecnología que utilices.
- a. Código. Identifica internamente al Nodo. Habitualmente se utilizan códigos del estilo N1, N2, etc.
- b. Nombre. Se le puede asignar un nombre al Nodo.
- c. Tipo. Aquí podemos indicar el tipo de Nodo. Mikrotik, FreeRadius, 815 y más.
Nota. Recordá que dependiendo la tecnología que selecciones en este inciso, los campos del formulario que se encuentran sobre la segunda columna se verán modificados. Cada formulario será desarrollado en el apartado «Parámetros a completar según la tecnología que utilices» que se encuentra debajo del inciso «l».
- d. Dirección Ip. Ip del Nodo.
- e. Puerto. Puerto para integración con el nodo. Habitualmente si es un Nodo Mikrotik es el 8728 (API), en el caso de un Radius es el 3306.
- f. Domicilio. Podemos indicar el domicilio donde se encuentra físicamente el nodo. Es importante colocar el domicilio con el formato Calle X, Ciudad, Estado, País.

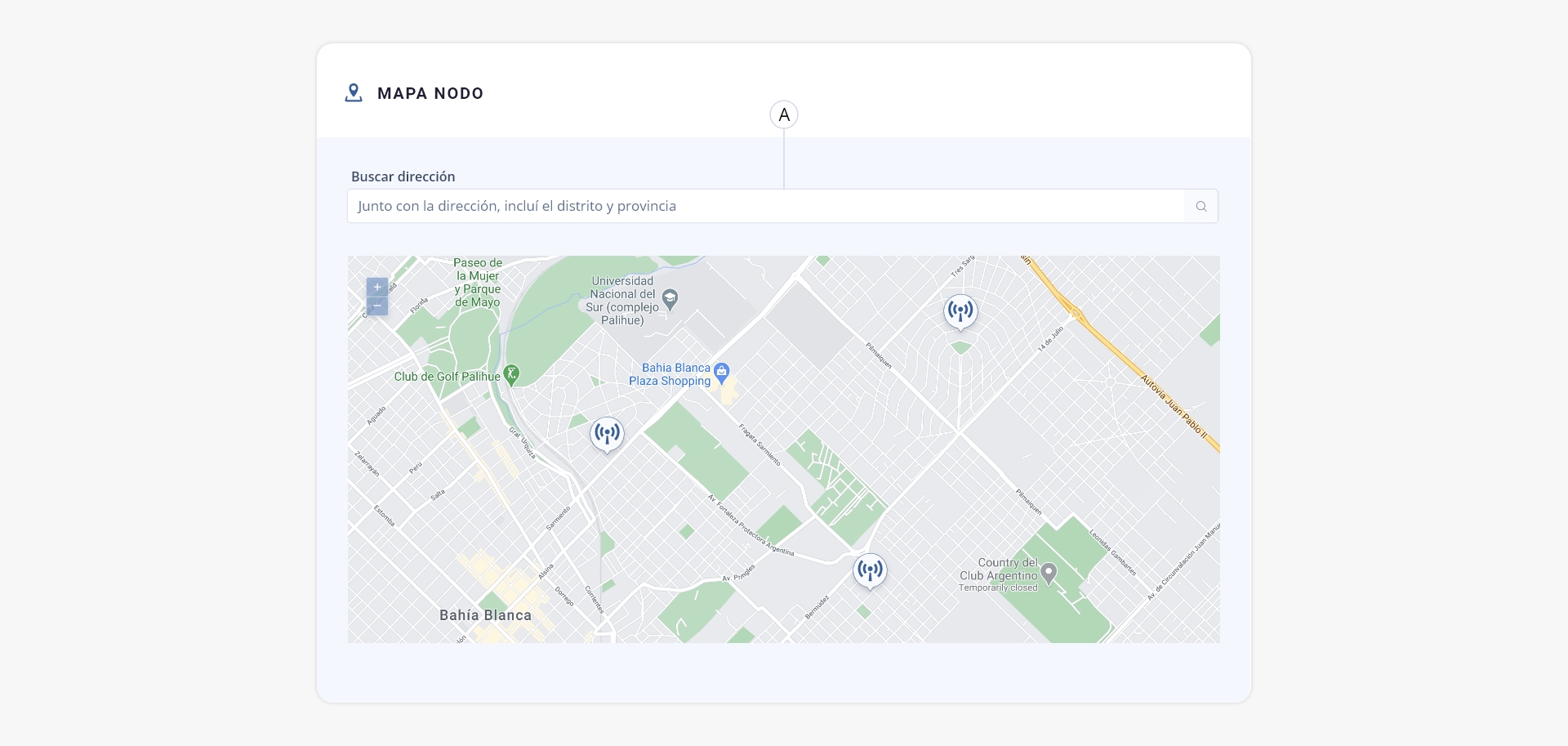

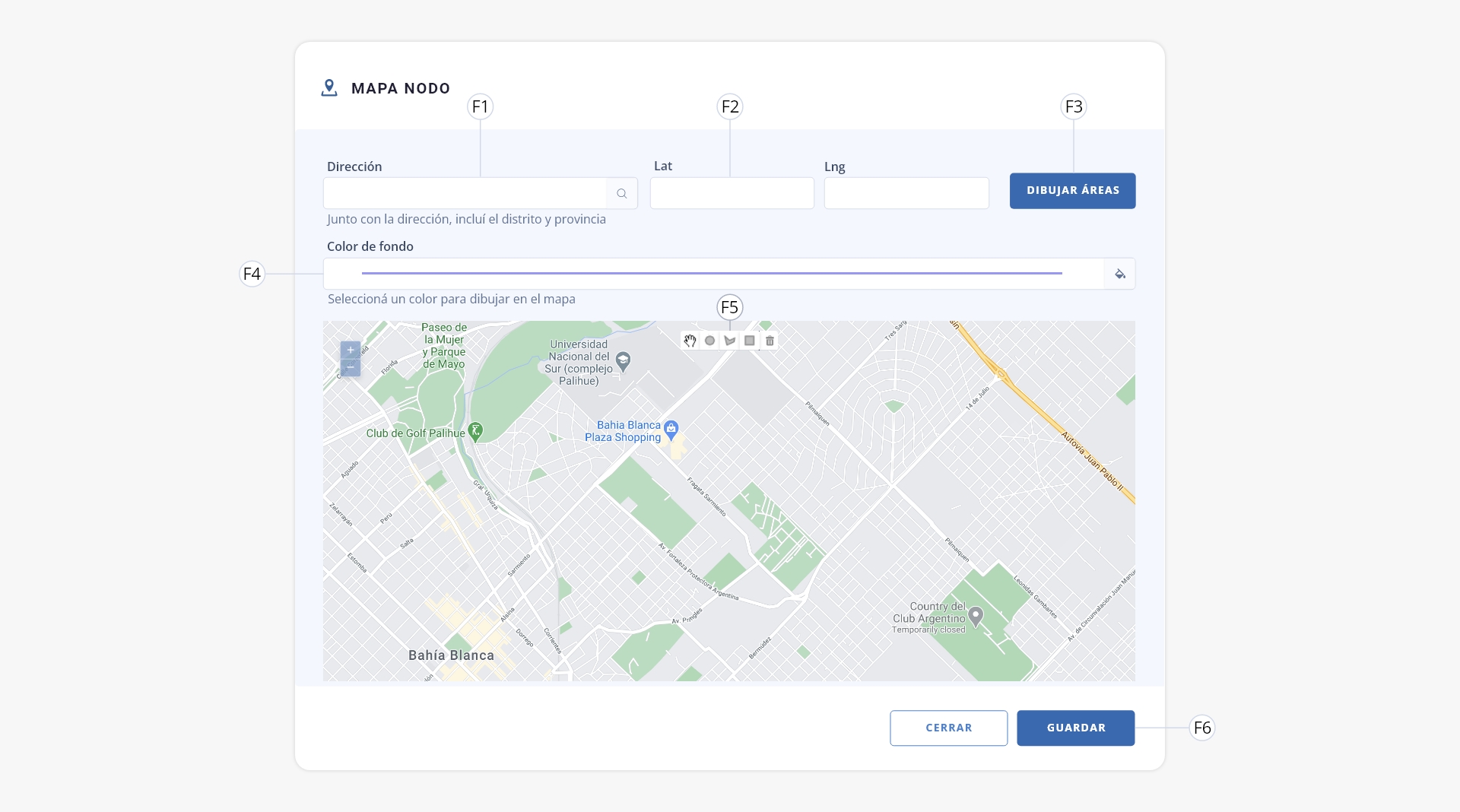

- g. Lupa. Si presionás este botón, se abrirá un modal con un mapa, desde el cual podrás ubicar el Nodo y dibujar su área de cobertura.
g1) Dirección. Especificá la dirección en dónde está ubicado el Nodo
g2) Lat y Lng. Se detectan las coordenadas correspondientes a la dirección.
g3) Dibujar áreas. Habilita los campos «g4» y «g5» que se utilizan para dibujar el área de cobertura.
g4) Color de fondo. Se le puede asignar un color al área de cobertura del Nodo
g5) Herramienta dibujar. Con esta herramienta, se puede dibujar, seleccionar o borrar en el mapa. Se utiliza para delimitar el área de cobertura del Nodo.
g6) Guardar. Guarda/cancela la información.
- h. Lat y Lng. Si se detecta la geolocalización, estos campos se autocompletarán. Si la ubicación no puede ser encontrada podremos igualmente colocar manualmente los valores de latitud y longitud.
- i. El equipo es Access Point.
- j. Usuario. Usuario de acceso que utilizará ISPCube.
- k. Contraseña. Contraseña de acceso que utilizara ISPCube.
- l. Integración. Aquí indicamos si el nodo administrará conexiones.
.

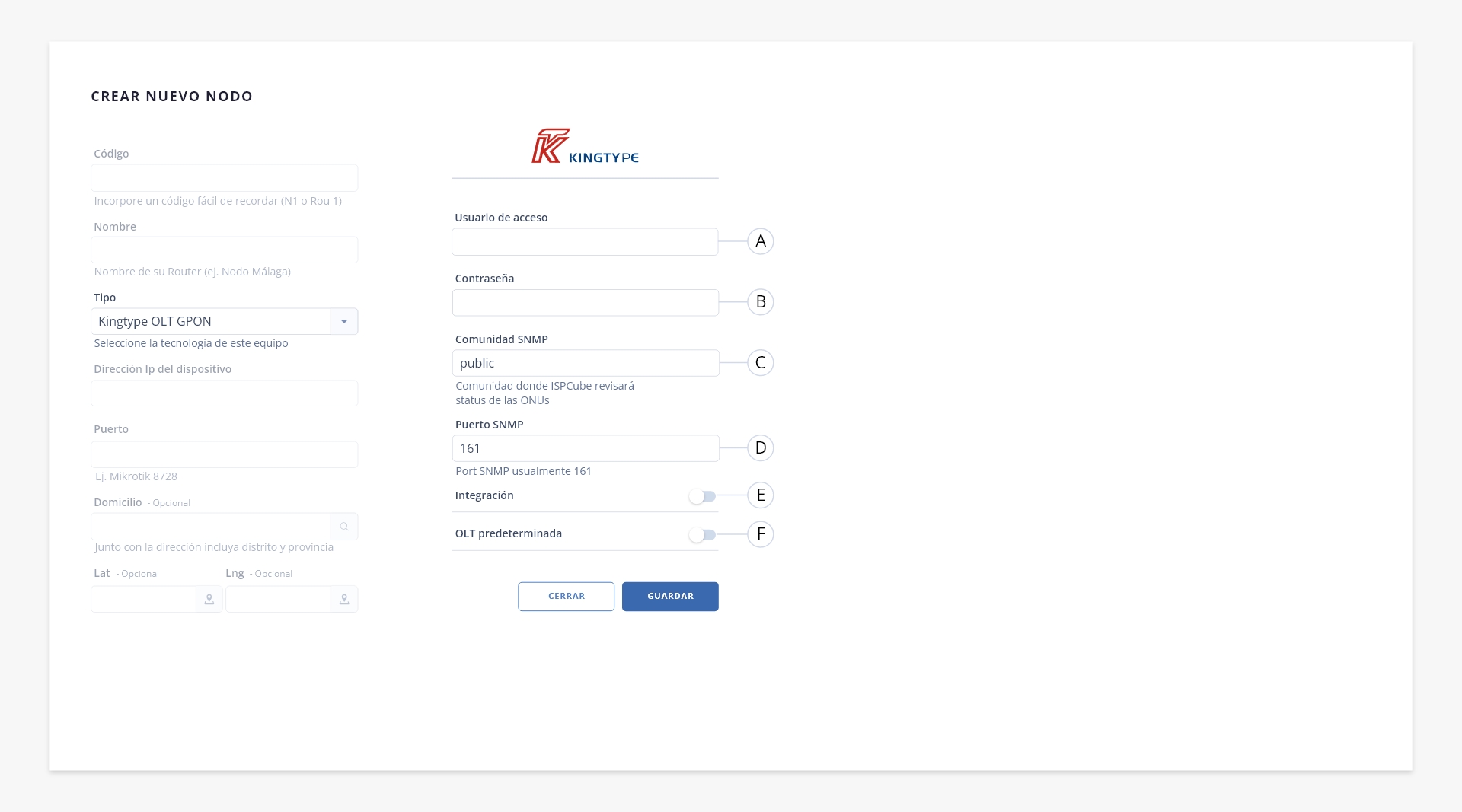

Parámetros a completar según la tecnología que utilices.
Como mencionamos antes en el punto «1c» según el tipo de tecnología que allí hayas seleccionado a la hora de crear un nodo, se presentarán variaciones en el formulario. A continuación detallaremos todas las que se encuentran disponibles en el sistema.

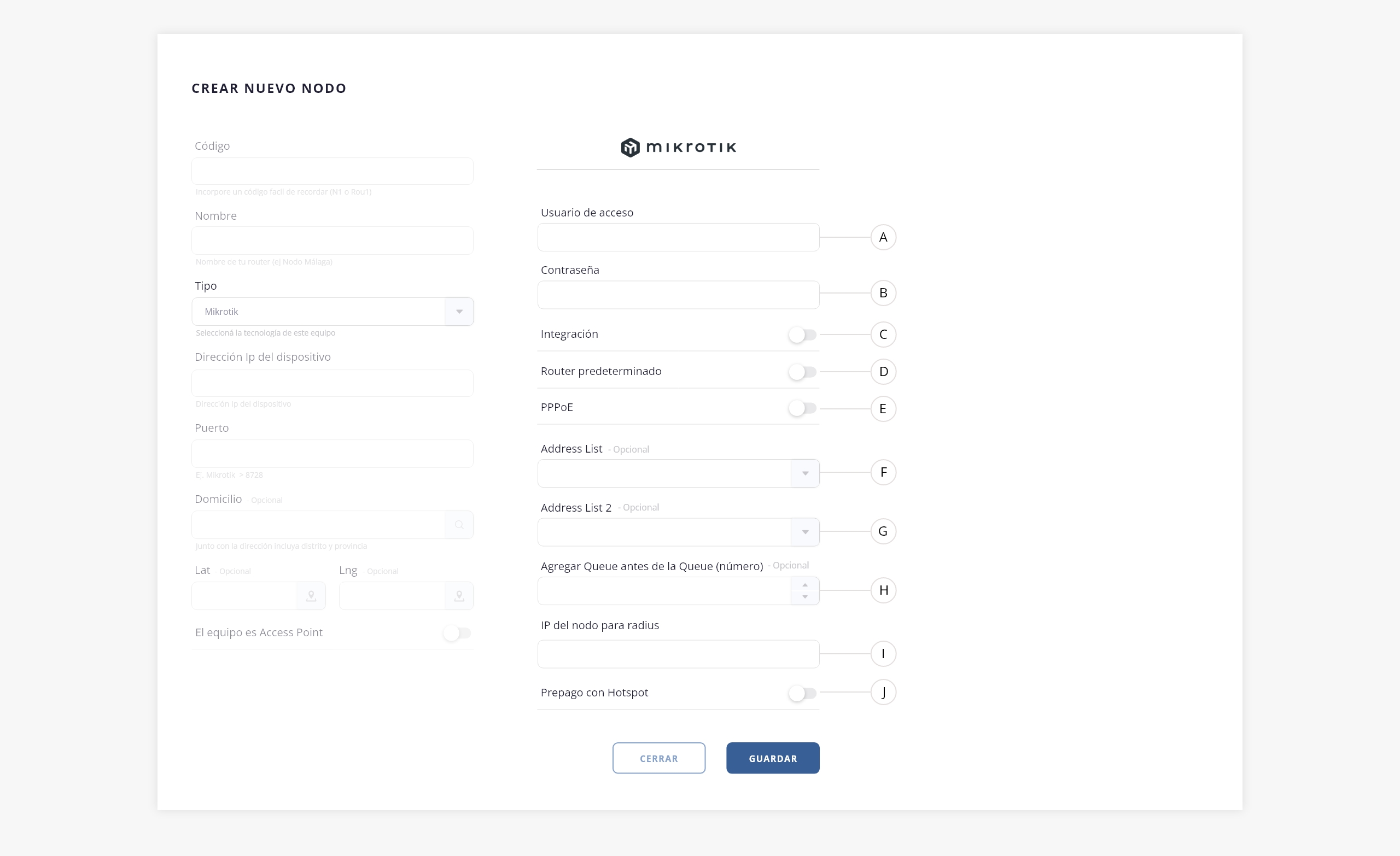

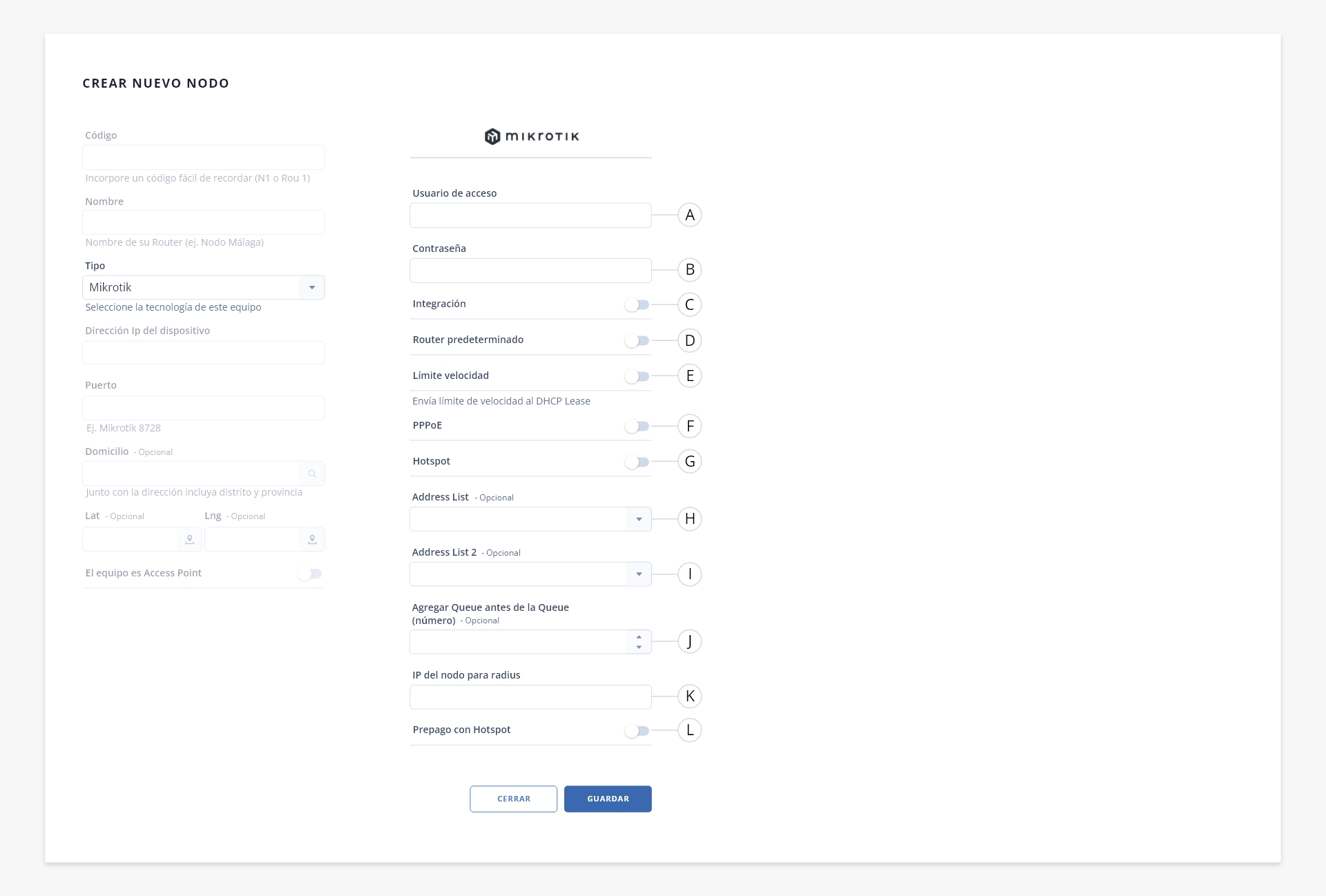

Mikrotik
Si seleccionaste una tecnología del tipo «Mikrotik», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c. Integración. Aquí indicamos si el nodo administrará conexiones.
- d. Router predeterminado.

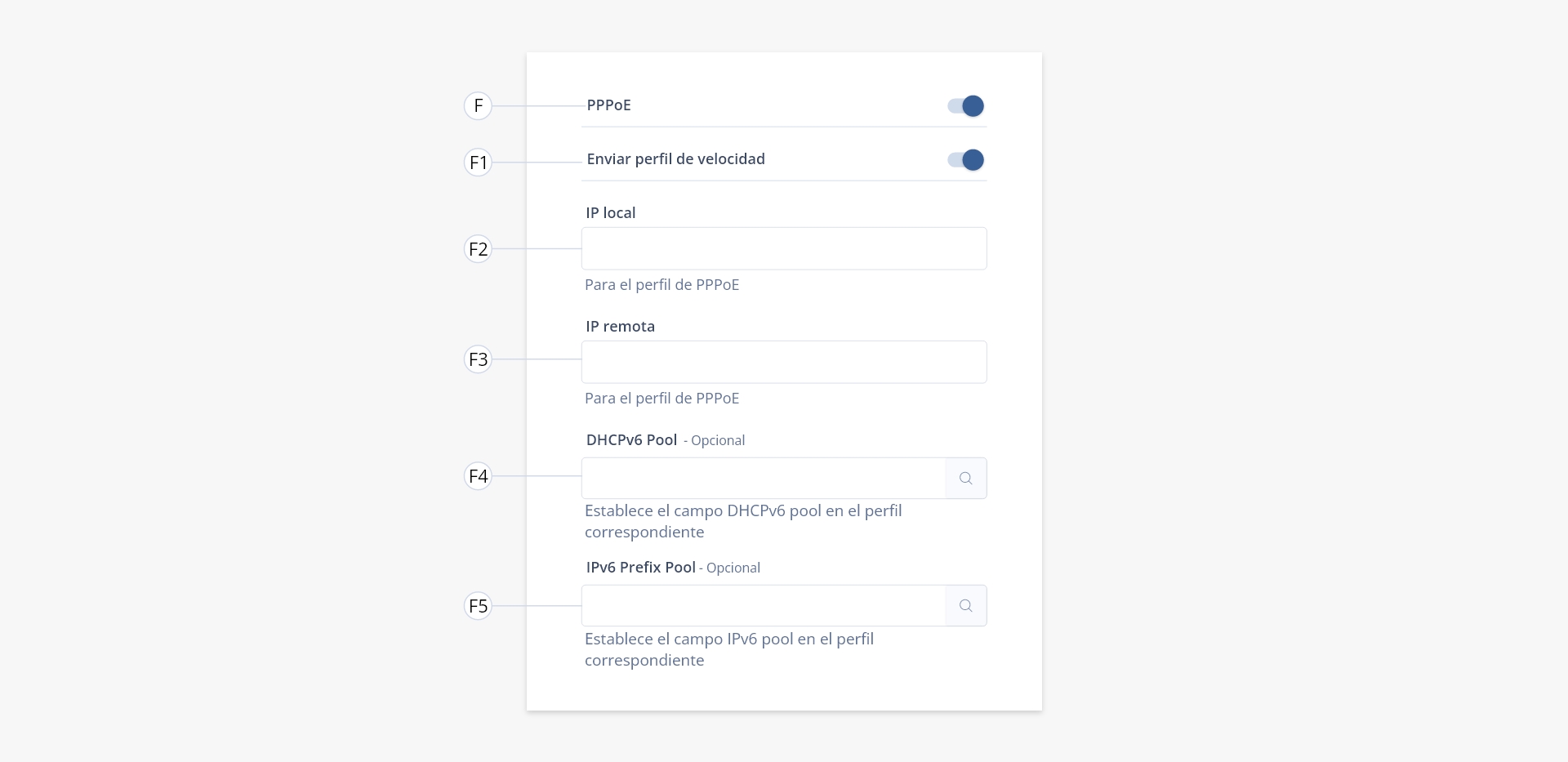

- e. PPPoe. Aquí podemos indicar si el nodo administra conexiones con PPPoE sí o no. Esta opción es importante, ya que, si creamos un plan con opción de PPPoE dicho plan se creará o actualizará solo en los nodos que tengan esta opción habilitada. Si se habilita este switch, podrás ver más campos en el formulario:
e1) IP Local. Se usará para completar los valores de los perfiles cuando se creen/editen planes PPPoE.
e2) IP Remota. Se usará para completar los valores de los perfiles cuando se creen/editen planes PPPoE.
e3) DHCPv6 PD Pool. Nos permitirá obtener un pool para completar los valores de los perfiles cuando se creen/editen planes PPPoE, esta operación requiere que se haya cargado la IP, puerto, usuario y contraseña del nodo. Este campo será visible, siempre y cuando tengas activo el switch de ‘Usa IPv6″ en la configuración de red.
e4) IPv6 Prefizx Pool.Nos permitirá obtener un pool para completar los valores de los perfiles cuando se creen/editen planes PPPoE, esta operación requiere que se haya cargado la IP, puerto, usuario y contraseña del nodo. Este campo será visible, siempre y cuando tengas activo el switch de ‘Usa IPv6″ en la configuración de red.
- f. Address List. Este campo sirve para indicar a ISPCube que en dicho nodo se creará una Address List para cada conexión válida de ISPCube.
- g. Address List 2. Idem al anterior.
- h. Agregar Queue antes de Queue (número).
- i. Ip del nodo para radius.
- j. Prepago con Hotspot.
.
FreeRadius
Si seleccionaste una tecnología del tipo «FreeRadius», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c.Integración. Aquí indicamos si el nodo administrará conexiones.
- d. Olt Predeterminada.

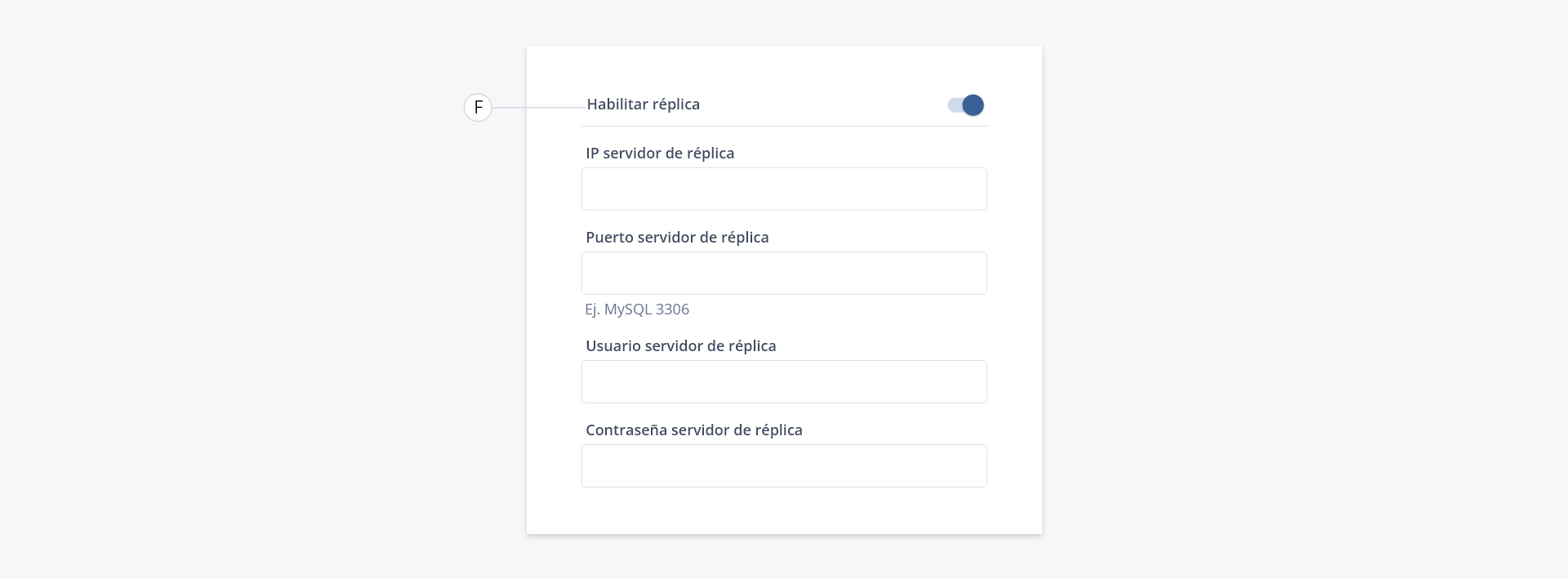

- e. Habilitar réplica.
.
Huawei OLT EPON o GPON
Si seleccionaste una tecnología del tipo «Huawei OLT EPON o GPON», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c. Comunidad SNMP.
- d. Puerto SNMP.
- e. Usar SNMP.
- f. Bloqueo de conexión en la OLT (Service Ports).
- g. Integración. Aquí indicamos si el nodo administrará conexiones.
- h. Router predeterminado.
.
Huawei Router
Si seleccionaste una tecnología del tipo «Huawei Router», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c. Access Point predeterminado.
.
KingType.
Si seleccionaste una tecnología del tipo «KingType OLT EPON o GPON», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c. Comunidad SNMP.
- d. Puerto SNMP.
- e. Integración. Aquí indicamos si el nodo administrará conexiones.
- f. OLT Predeterminada.
.
V-SOL
Si seleccionaste una tecnología del tipo «VSOL OLT GPON», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c. Comunidad SNMP.
- d. Puerto SNMP.
- e. Integración. Aquí indicamos si el nodo administrará conexiones.
- f. OLT Predeterminada.
.
TP-Link
Si seleccionaste una tecnología del tipo «TP-Link», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c. Comunidad SNMP.
- d. Puerto SNMP.
- e. Bloqueo de Corte en la OLT (Service Ports).
- f. Integración. Aquí indicamos si el nodo administrará conexiones.
- g. OLT Predeterminada.
.
Cisco
Si seleccionaste una tecnología del tipo «Cisco», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c. Access Point predeterminado.
.
Furukawa Electric / DZS / ZTE / WOLCK / 815 /CData / Bequant
Si seleccionaste una tecnología del tipo «Furukawua Electric», «DZS», «ZTE», «WOLCK», «815», «CData» o «Bequant» verás el siguiente formulario:
Nota. Estas tecnologías se encuentran desarrolladas en el mismo punto ya que tienen en común todos los campos para su configuración.
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizara ISPCube.
- c. Integración. Aquí indicamos si el nodo administrará conexiones.
- d. OLT Predeterminada.
.
2. Exportar
ISPCube, permite exportar la información del listado en dos formatos: *.xls y *.pdf:
- a. Exportar en formato Excel. Existen tres modos de exportar información:
a1) Todo: exporta en un archivo en formato Excel (xls) toda la información del listado, con todos sus campos.
a2) Selección: permite personalizar los registros que se exportarán a un archivo de Excel mediante el check de selección.
a3) Filtrado: exporta los datos completos de los nodos que estén relacionados al filtro aplicado.
- b. Exportar en formato PDF. Creará un archivo en formato PDF con los datos de los nodos. En este tipo de exportación, también podrás usar los tres criterios anteriormente definidos (todo, selección, filtrado).
.
3. Etiquetas
El uso de etiquetas nos permite identificar información de manera visual, facilitando su visualización y agrupación a simple vista.
Las partes que conforman las etiquetas son las siguientes:
- a. Crear etiqueta. Permite crear una nueva etiqueta. Se detallará su funcionamiento más adelante.
- b. Ver mis etiquetas. Muestra un listado con cada una de las etiquetas creadas sobre el módulo. Aquí podrás editar y eliminar las mismas. Se detallará su funcionamiento más adelante.
- c. Aplicar etiquetas. Permite asignar una etiqueta a un nodo previamente seleccionado. Esta herramienta puede ser aplicada de forma simple o masiva.
.
A continuación se detalla el funcionamiento de los incisos «a» y «b»:
a1) Nombre: escribí acá el nombre de la nueva etiqueta.
a2) Seleccionar color: definí un color para la etiqueta. Esto permitirá su rápida visualización.
b1) Editar: permite modificar el nombre y color de la etiqueta de los campos «a1» y «a2″.
b2) Eliminar: permite eliminar la etiqueta. Si la misma está aplicada en el listado a algún registro, dejará de tener efecto y desaparecerá del mismo.
.
4. Eliminar
Mediante esta herramienta podrás eliminar los nodos seleccionados. Es importante hacer uso de esta función con suma cautela, ya que los registros eliminados no podrán ser recuperados.
.
5. Mapa
Mediante esta herramienta podrás acceder al mapa de los nodos.
- a. Buscar dirección. Permite el tipeo de un valor a buscar, pudiendo ir a una ciudad, provincia, o dirección específica.
.
6. Buscar
Podrás realizar una búsqueda dentro del listado de nodos mediante esta utilidad.
.
7. Check de selección
Esta herramienta genera una selección masiva de todos los elementos del listado, permitiéndote aplicar acciones sobre los mismos. Si querés hacer una selección individual, tendrás que hacer click sobre la casilla correspondiente a la línea deseada.
.
8. Expandir
Con este botón podrás visualizar información/columnas del listado, que no se muestran en pantalla por cuestiones de resolución.
Por ejemplo. Si tenemos visibles 10 columnas con información, y por cuestiones de resolución de pantalla se pueden ver solamente 6, al hacer click en esta herramienta, tendrás disponible los 4 registros faltantes. Tené en cuenta que si estás visualizando la totalidad de las columnas, esta herramienta se encontrará oculta.
.
9. Columnas visibles
Permite definir qué campos se mostrarán en el listado de nodos.
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Checkbox. Permite seleccionar que columnas se visualizarán en el listado.
.

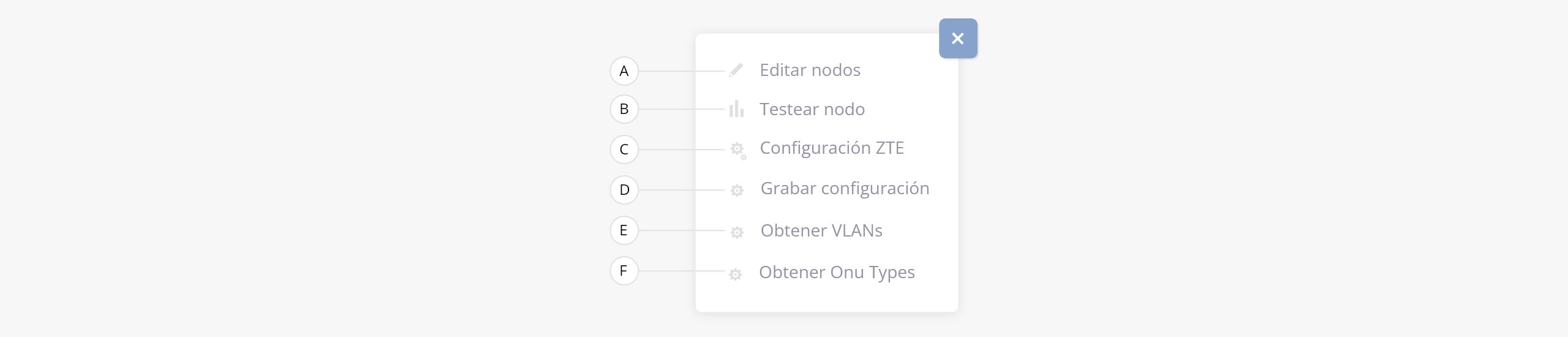

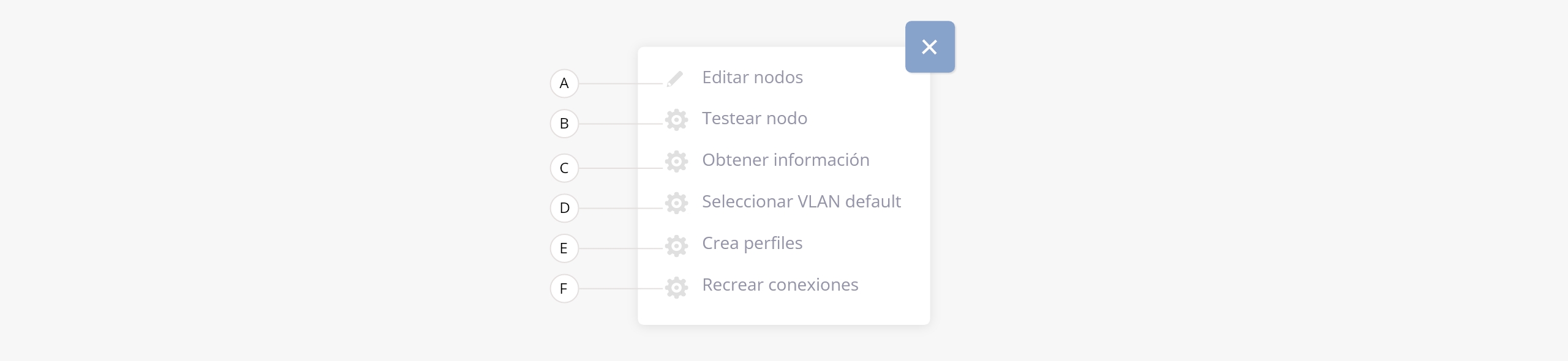

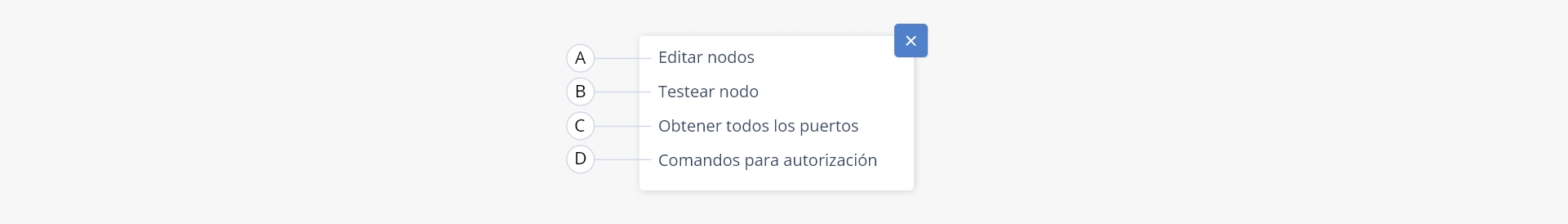

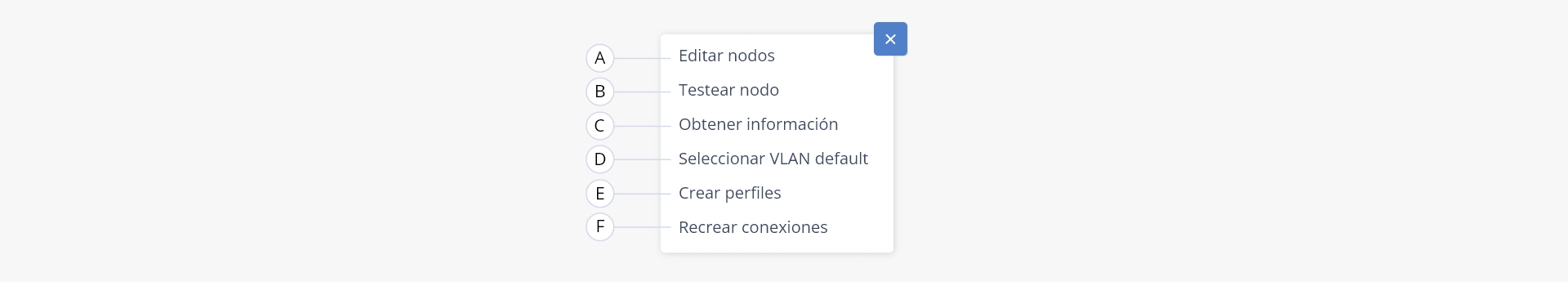

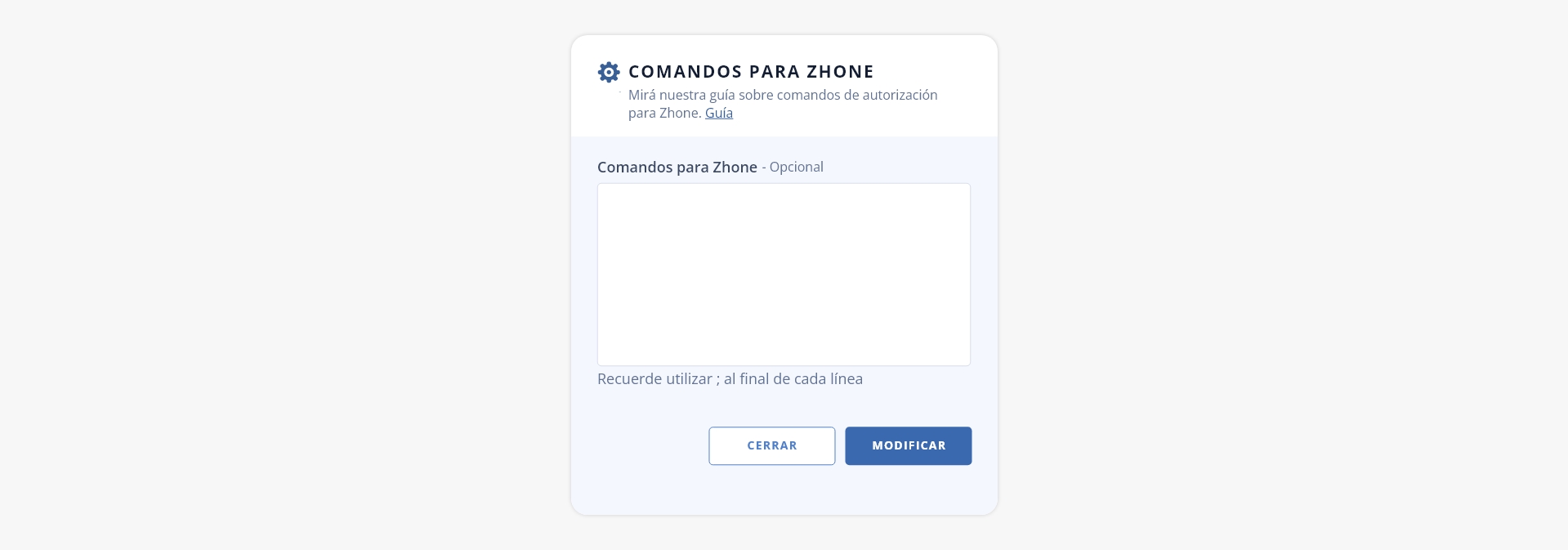

10. Acceso rápido
Muestra un listado a modo de acceso rápido a ciertas acciones en el nodo específico..
¡Importante!
De acuerdo al tipo de nodo que tengas seleccionado en el listado, serán distintas las opciones que podrás visualizar en este desplegable. Las opciones visibles también varían según tu configuración de red, veremos ahora de forma específica cada una.

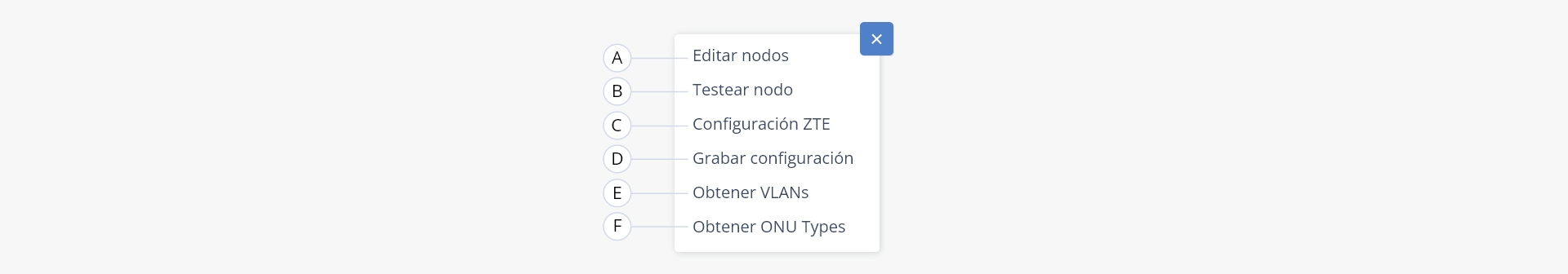

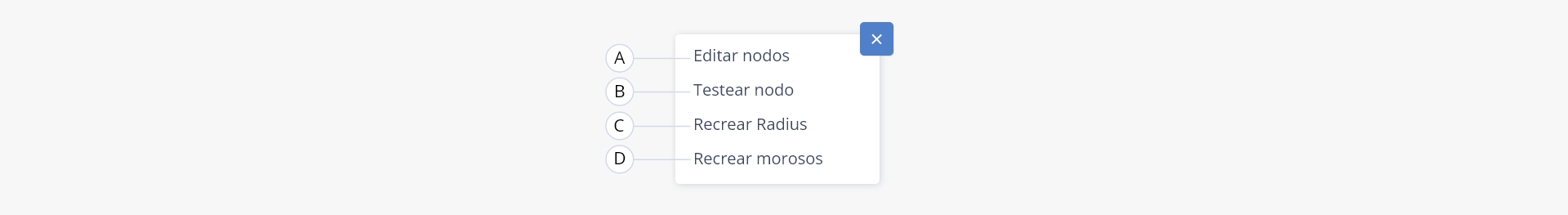

Free Radius
Si seleccionaste un nodo que utiliza una tecnología del tipo Radius el listado de posibles acciones que verás es el siguiente:
- a. Editar nodos. Podrás editar la información del nodo.
- b. Testear nodo. Verifica que haya comunicación entre el sistema y el nodo.
- c. Recrear Radius.

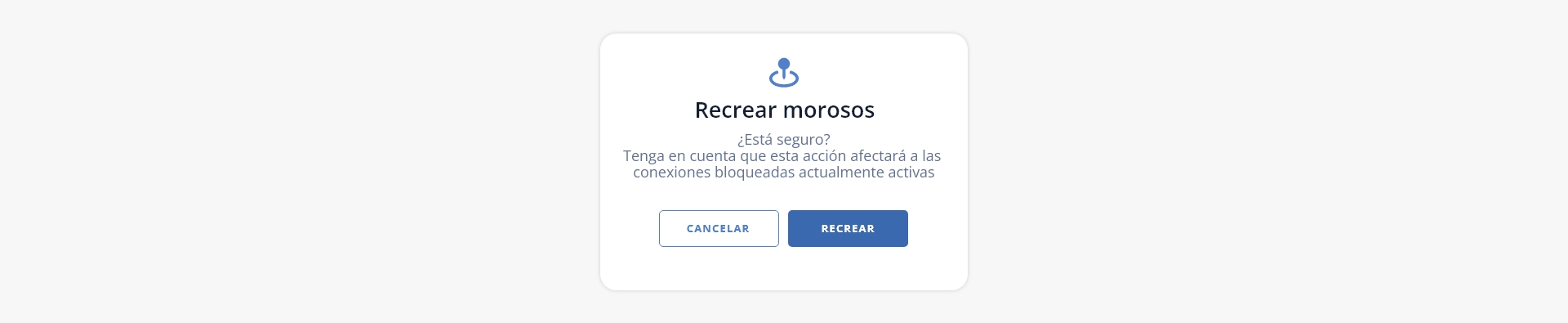

- d. Recrear Morosos.
.

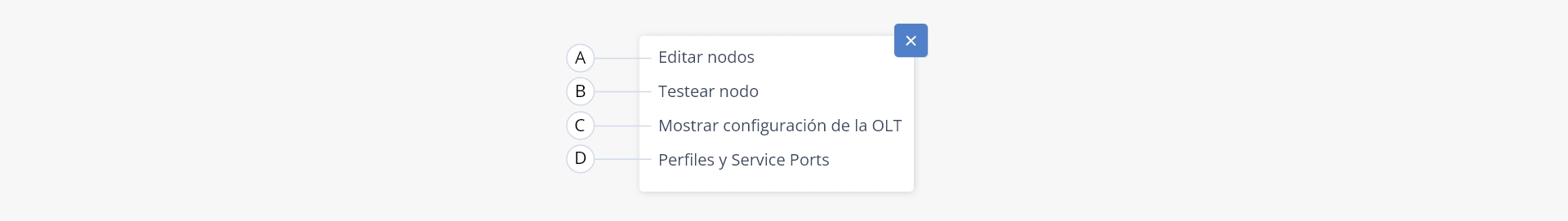

TP-Link
Si seleccionaste un nodo que utiliza una tecnología del tipo TP-Link el listado de acciones que verás es el siguiente:
- a. Editar nodos. Podrás editar la información del nodo.
- b. Testear nodo. Verifica que haya comunicación entre el sistema y el nodo.
- c. Mostrar configuración de la OLT.
- d. Perfiles y Service Ports.
d1) Line Profile.
d2) Server Profile.
d3) TPLink Service Ports.
.

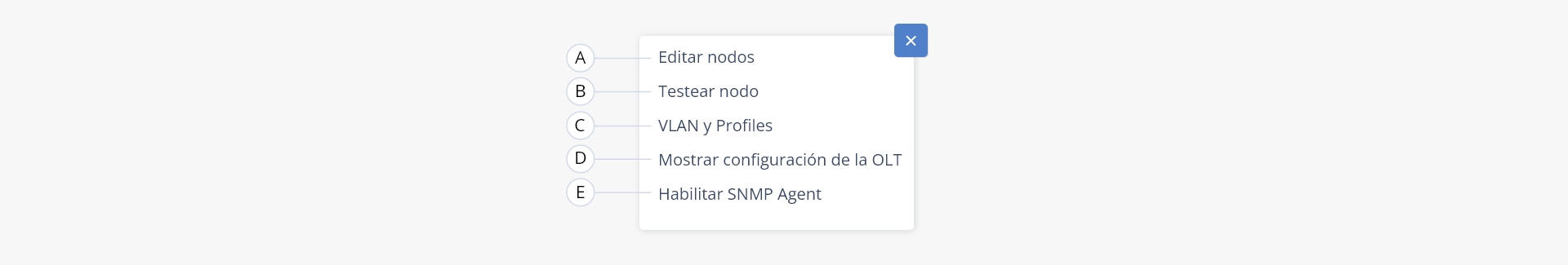

Huawei OLT
Si seleccionaste un nodo que utiliza una tecnología del tipo Huawei OLT el listado de acciones que verás es el siguiente:
- a. Editar nodos. Podrás editar la información del nodo.
- b. Testear nodo. Verifica que haya comunicación entre el sistema y el nodo.
- c. VLAN y Profile.
- d. Mostrar configuración de la OLT.
- e. Habilitar SNMP Agent.
.

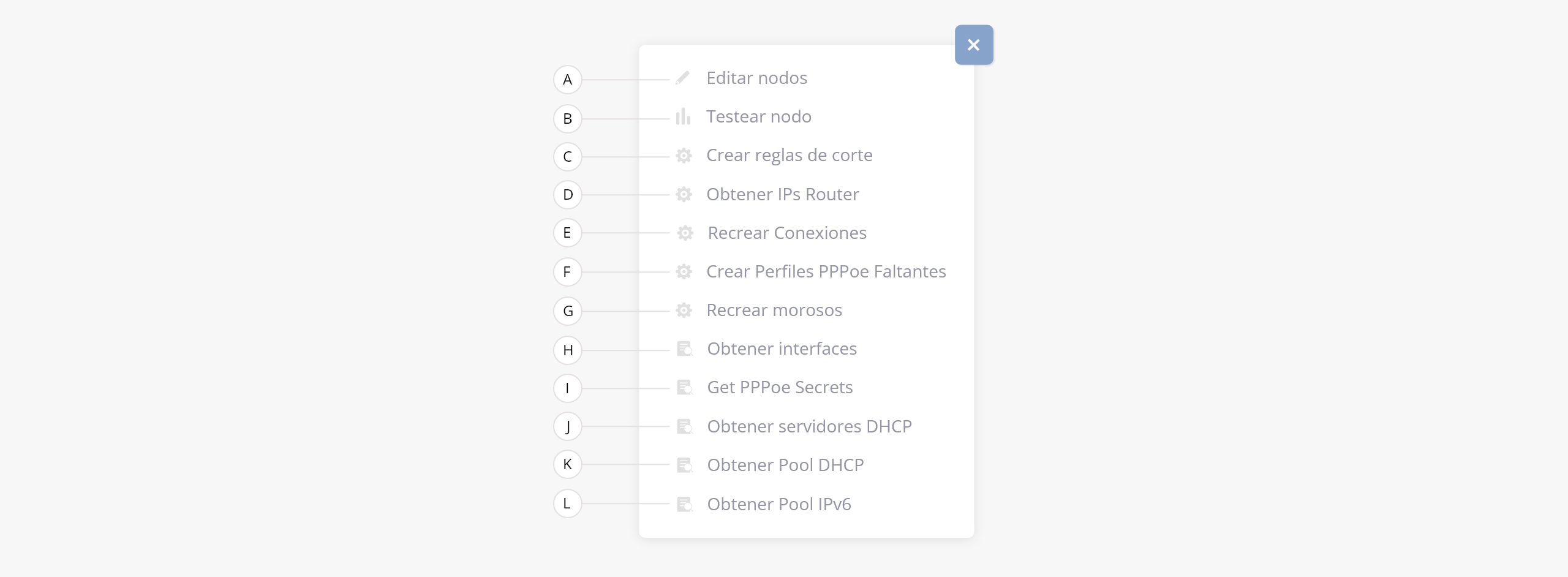

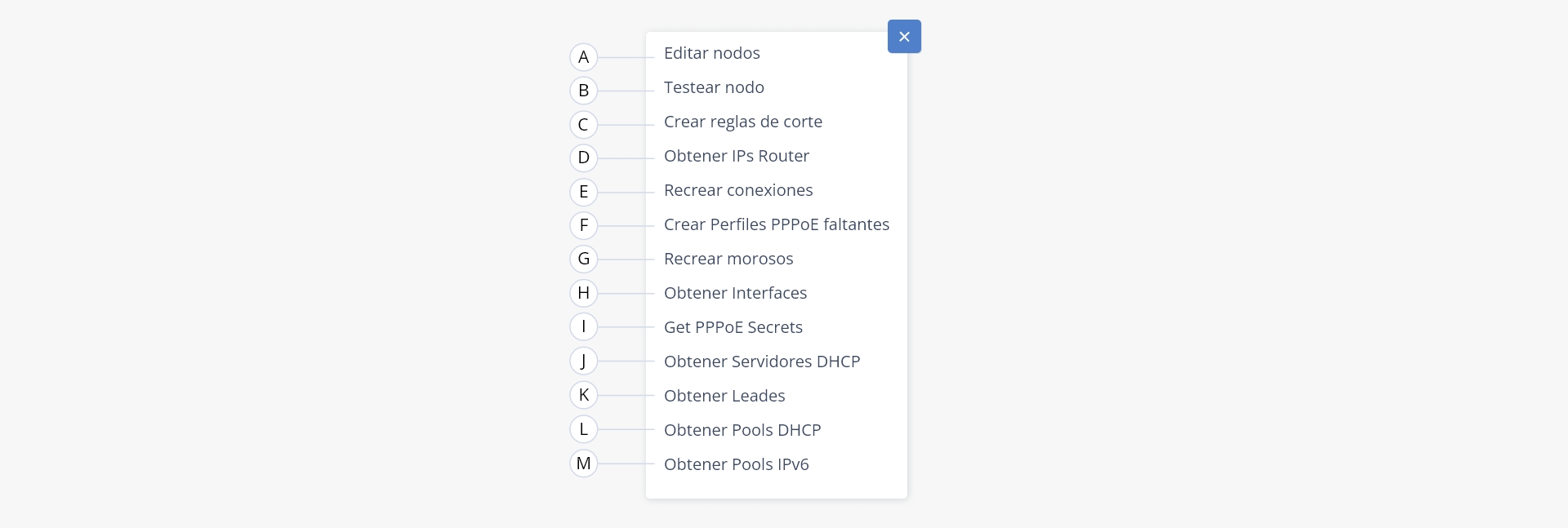

Mikrotik
Si seleccionaste un nodo que utiliza una tecnología del tipo Mikrotik el listado de acciones que verás es el siguiente:
- a. Editar nodos. Podrás editar la información del nodo.
- b. Testear nodo. Verifica que haya comunicación entre el sistema y el nodo.
- c. Crear reglas de corte.
- d. Crear perfiles PPPoe faltantes.
- e. Recrear morosos.
- f. Obtener interfaces.
- g. Obtener servidores DHCP.
- h. Obtener Pool DHCP.
- i. Obtener Pool IPv6. Obtiene los pools del IPv6 del nodo, los cuales se usarán a lo largo del sistema para las diversas integraciones posibles. Esta herramienta figura si se activa el switch ‘Usa IPv6’ en la configuración de red.
.

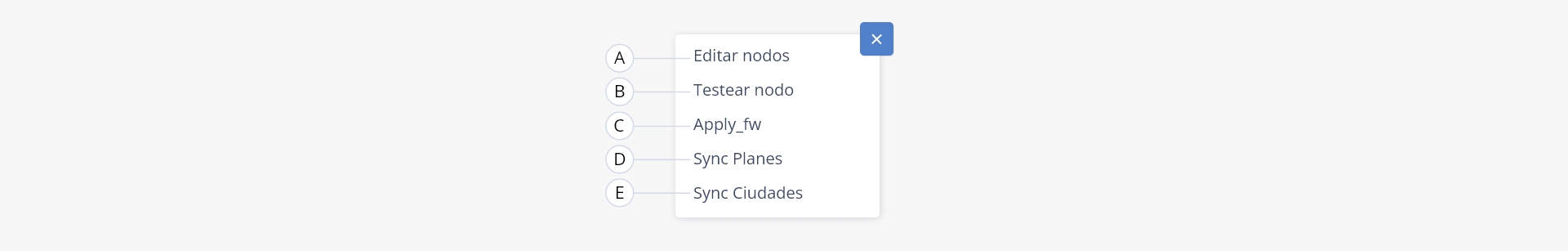

815
Si seleccionaste un nodo que utiliza una tecnología del tipo 815 el listado de acciones que verás es el siguiente:
- a. Editar nodos. Podrás editar la información del nodo.
- b. Testear nodo. Verifica que haya comunicación entre el sistema y el nodo.
- c. Apply_fw.
- d. Sync Planes.
- e. Sync Ciudades.
.

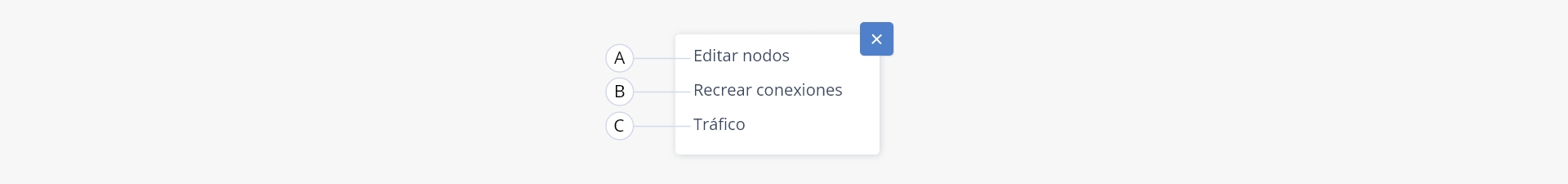

Bequant
Si seleccionaste un nodo que utiliza una tecnología del tipo Bequant el listado de acciones que verás es el siguiente:
- a. Testear nodo. Verifica que haya comunicación entre el sistema y el nodo.
- b. Recrear conexiones. Mediante esta opción podremos realizar una prueba de conexión pero más importante, reconstruir todo.
Esto ultimo es importante para las migraciones. Desde ISPCube lo primero que hacemos es crear los perfiles o policies (lo que serian los planes de nuestro sistema) y luego peinamos todas las conexiones del sistema que tienen una IP y procedemos a crear todas las conexiones dentro del Bequant y finalmente en nuestra base de datos marcamos la conexión indicando que su OLT es Bequant, de tal manera que cualquier conexión anterior pueda ser administrada por ISPCube contra el bequant.
¡Importante! Luego de realizar la reconstrucción, deberás eliminar o deshabilitar el control de ancho de banda en el router. En caso de necesitar asistencia en el proceso, contactate con el equipo de soporte.

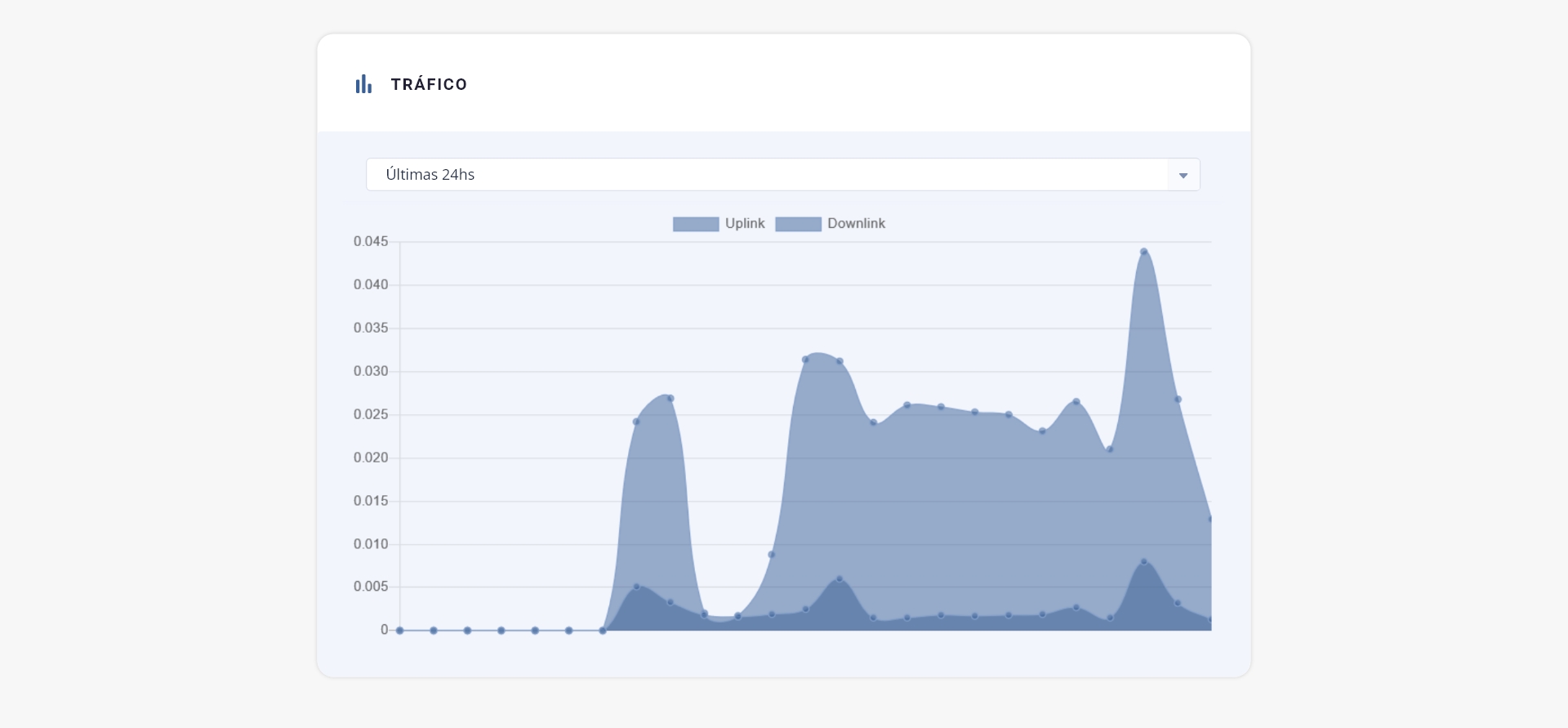

c. Tráfico. ISPCube recupera datos de tráfico de Bequant y los muestra en el sistema, pudiendo elegir entre última hora, día o semana:
Para más información sobre la integración en Bequant dirigite a Configuración de Red> Bequant.
.
11.Registros listado
Permite variar la cantidad de registros que se ven en pantalla.
.
12. Paginación listado
Permite pasar de página en el listado.
.
.

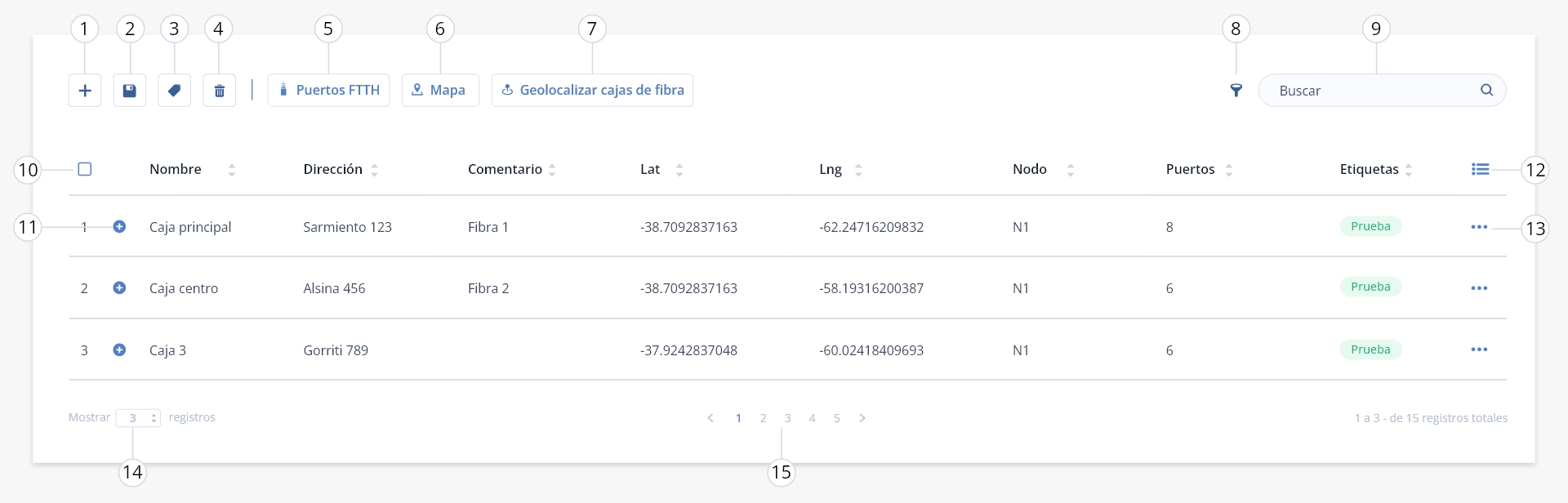

ISPCube cuenta con un módulo para la carga de Cajas FTTH y su post utilización en la carga de conexiones.
¡Importante!
Podrás ver Cajas de Fibra en tu menú, si cuentas con el switch «Habilitar uso de cajas de fibra» activo en Configuración de Red> Red.

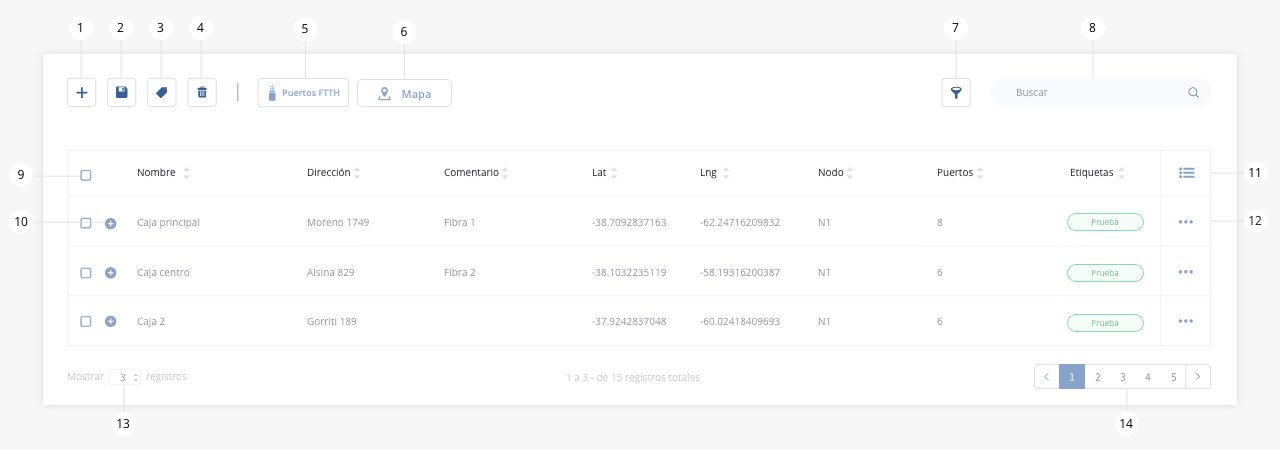

- Crear caja de fibra
- Exportar
- Etiquetas
- Eliminar nodo
- Puertos FTTH
- Mapa
- Filtro
- Buscar
- Check de selección
- Expandir
- Columnas visibles
- Acceso rápido
- Registros listado
- Paginación listado
.
.

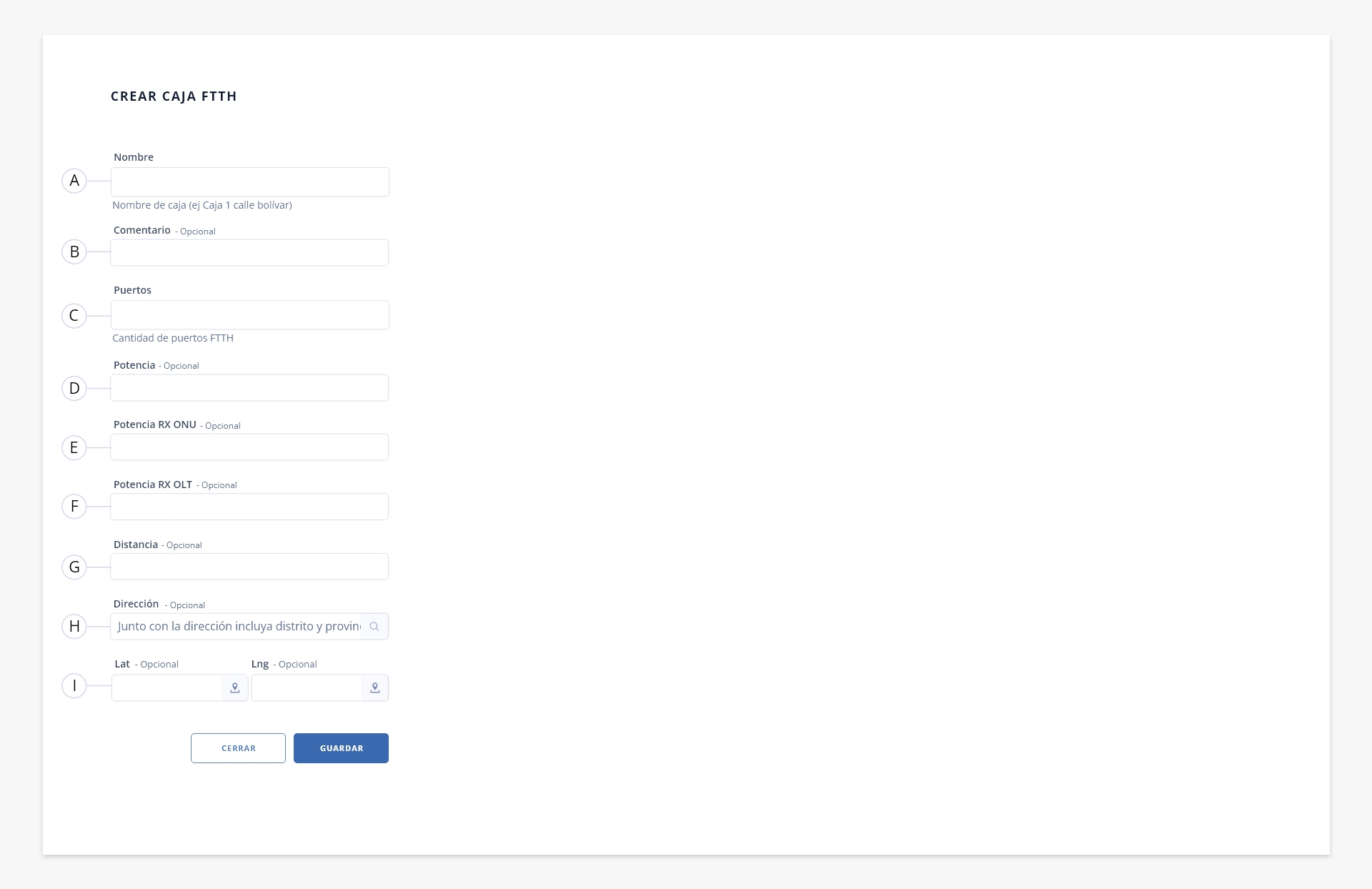

1. Crear caja de fibra
Esta función te permitirá crear una nueva caja:
- a. Nombre. Nombre que identificará a la nueva caja.
- b. Comentario. Podrás añadir un comentario. Campo de carácter administrativo.
- c. Puertos. Indicá la cantidad de puertos que posee la caja.
- d. Potencia. Campo que sirve para registrar la potencia de la caja de fibra
- e. Dirección. Indicá el domicilio de la nueva caja.
- f. Lat y Lng. Latitud y longitud de la coordenada de la nueva caja.
.
2. Exportar
ISPCube, permite exportar la información del listado en dos formatos: *.xls y *.pdf:
- a. Exportar en formato Excel. Existen tres modos de exportar información:
a1) Todo: exporta en un archivo en formato Excel (xls) toda la información del listado, con todos sus campos.
a2) Selección: permite personalizar los registros que se exportarán a un archivo de Excel mediante el check de selección.
a3) Filtrado: exporta los datos completos de los registros que estén relacionados al filtro aplicado.
- b. Exportar en formato PDF. Creará un archivo en formato PDF con los datos de las cajas de fibra. En este tipo de exportación, también podrás usar los tres criterios anteriormente definidos (todo, selección, filtrado).
.
3. Etiquetas
El uso de etiquetas nos permite identificar información de manera visual, facilitando su visualización y agrupación a simple vista.
Las partes que conforman las etiquetas son las siguientes:
- a. Crear etiqueta. Permite crear una nueva etiqueta. Se detallará su funcionamiento más adelante.
- b. Ver mis etiquetas. Muestra un listado con cada una de las etiquetas creadas sobre el módulo. Aquí podrás editar y eliminar las mismas. Se detallará su funcionamiento más adelante.
- c. Aplicar etiquetas. Permite asignar una etiqueta a una caja de fibra previamente seleccionado. Esta herramienta puede ser aplicada de forma simple o masiva.
.
A continuación se detalla el funcionamiento de los incisos «a» y «b»:
a1) Nombre: escribí acá el nombre de la nueva etiqueta.
a2) Seleccionar color: definí un color para la etiqueta. Esto permitirá su rápida visualización.
b1) Editar: permite modificar el nombre y color de la etiqueta de los campos «a1» y «a2″.
b2) Eliminar: permite eliminar la etiqueta. Si la misma está aplicada en el listado a algún registro, dejará de tener efecto y desaparecerá del mismo.
.
4. Eliminar
Mediante esta herramienta, podrás eliminar las cajas de fibras seleccionadas.
Es importante hacer uso de esta función con suma cautela, ya que los registros eliminados no podrán ser recuperados.

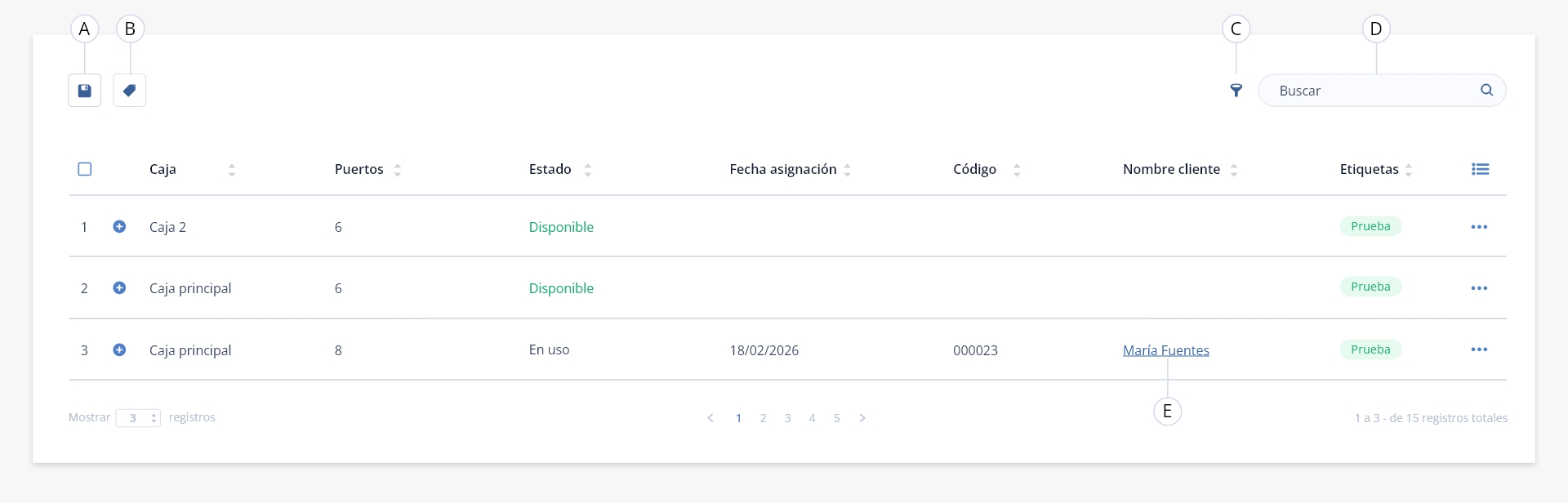

5. Puertos FTTH
Al accionar este botón, se abrirá una nueva pestaña con un listado detallado de los puertos de las cajas de fibra creadas. Podrás ver si los puertos están disponibles o en uso y a qué cliente fue asignado.
- a. Exportar. Permite la exportación del listado en formato .pdf. y .xls. Para mayor información sobre esta herramienta ver el punto 2 de esta guía.
- b. Etiquetas. Permite crear/editar y aplicar etiquetas en el listado. Para mayor información sobre esta herramienta ver el punto 3 de esta guía.
- c. Filtro. Permite obtener una determinada información en el listado, a partir de la definición de diversos parámetros. Para mayor información sobre esta herramienta ver el punto 7 de esta guía.
- d. Buscar. Permite realizar la búsqueda de un valor en el listado.

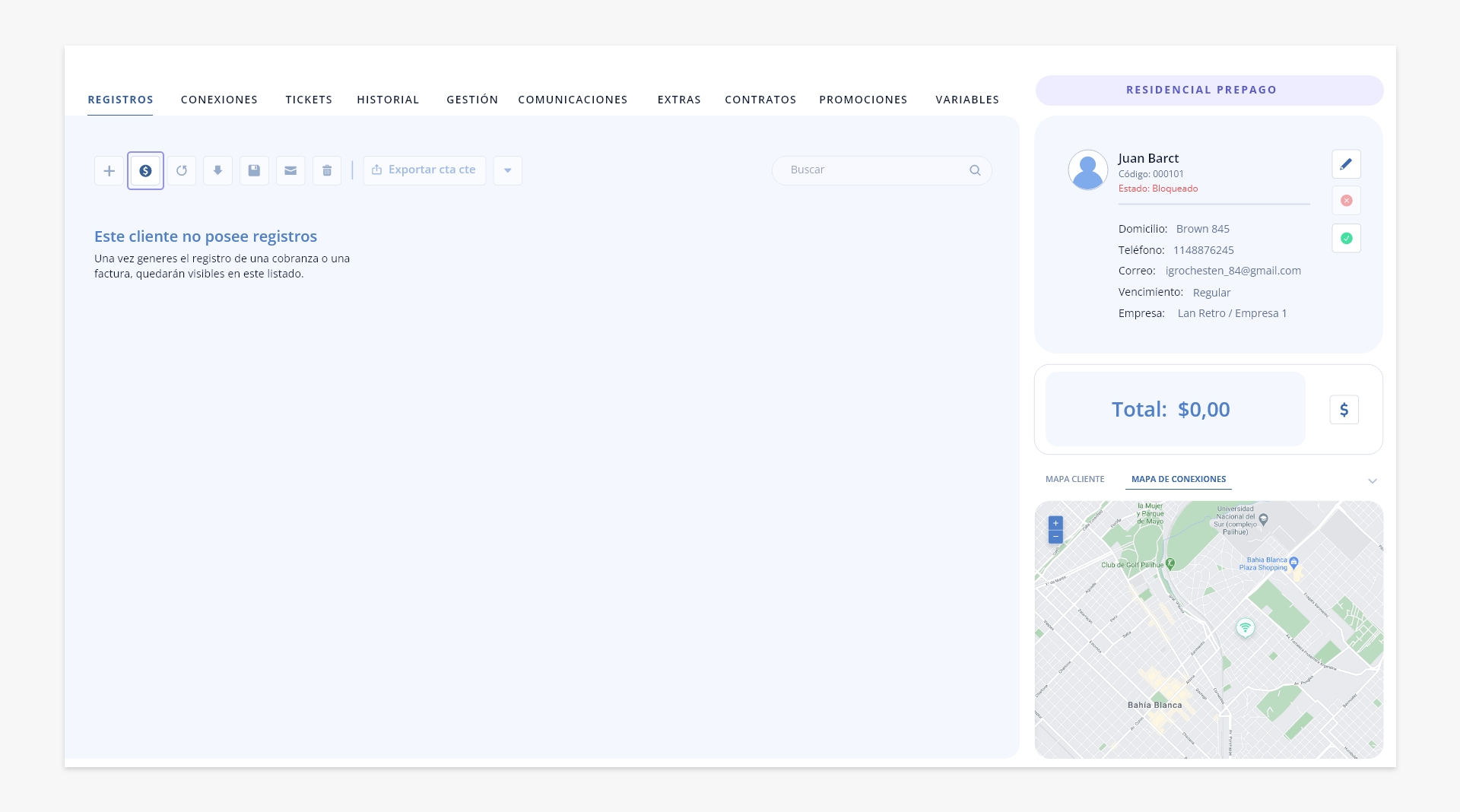

- e. Interna cliente. Acceso directo a la interna del cliente en cuestión.
.

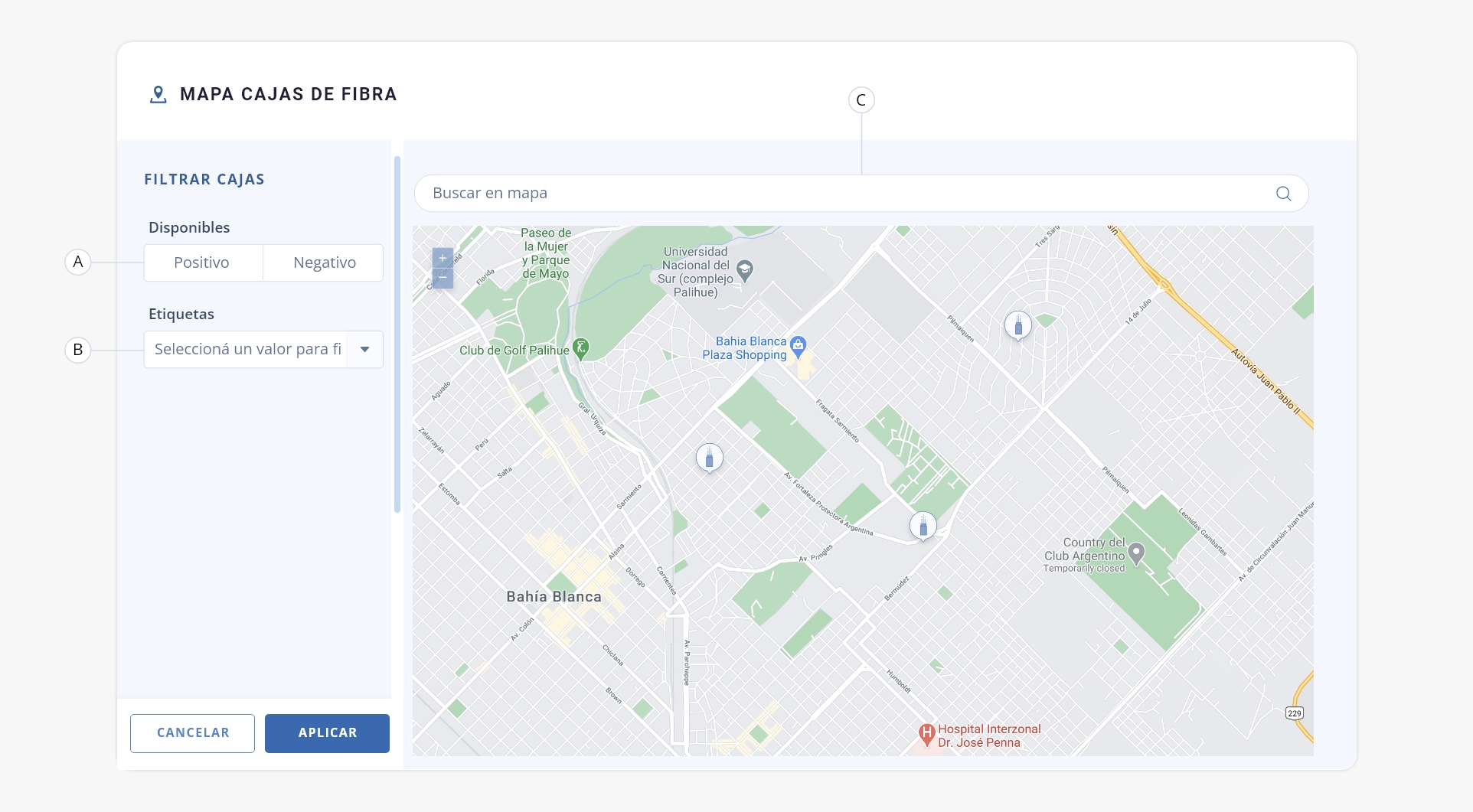

6. Mapa
Mediante esta herramienta accederás a un mapa para visualizar tus cajas de fibra.
- a. Disponibles. Permite filtrar las cajas según disponibilidad de puertos.
- b. Etiquetas. Permite visualizar información vinculada a una determinada etiqueta.
- c. Buscar. Permite realizar una búsqueda de dirección, provincia, ciudad, etc.
.
7. Filtro
Podrás realizar un filtrado del listado mediante esta herramienta:
- a. Mis filtros. En caso que hayas configurado y guardado parámetros de filtrados, los mismos figurarán en este desplegable, pudiendo generar filtrados rápidos. En el inciso «D» se detalla como guardar filtros.
Eliminar de mis filtros: permite eliminar el filtro seleccionado, del listado de tus filtros guardados. - b. Disponibles. Permite filtrar las cajas según disponibilidad de puertos.
- c. Etiquetas. Permite visualizar información vinculada a una determinada etiqueta.
- d. Guardar selección en mis filtros. Al seleccionar este check, los datos elegidos para filtrar, se guardarán y crearán un filtro personalizado que podrás reutilizar en futuras búsquedas (en el campo «A»). Se habilitará un campo donde deberás indicar el nombre del filtro.
Recordamos que la herramienta filtro no exige usar todos los elementos que la componen, sino que podrás elegir diversos parámetros para obtener la información necesaria.
.
8. Buscar
Podrás realizar una búsqueda dentro del listado de cajas mediante esta utilidad.
.
9. Check de selección
Esta herramienta genera una selección masiva de todos los elementos del listado, permitiéndote aplicar acciones sobre los mismos. Si querés hacer una selección individual, tendrás que hacer click sobre la casilla correspondiente a la línea deseada.
.
10. Expandir
Con este botón podrás visualizar información/columnas del listado, que no se muestran en pantalla por cuestiones de resolución.
Por ejemplo. Si tenemos visibles 10 columnas con información, y por cuestiones de resolución de pantalla se pueden ver solamente 6, al hacer click en esta herramienta, tendrás disponible los 4 registros faltantes.
Tené en cuenta que si estás visualizando la totalidad de las columnas, esta herramienta se encontrará oculta.
.

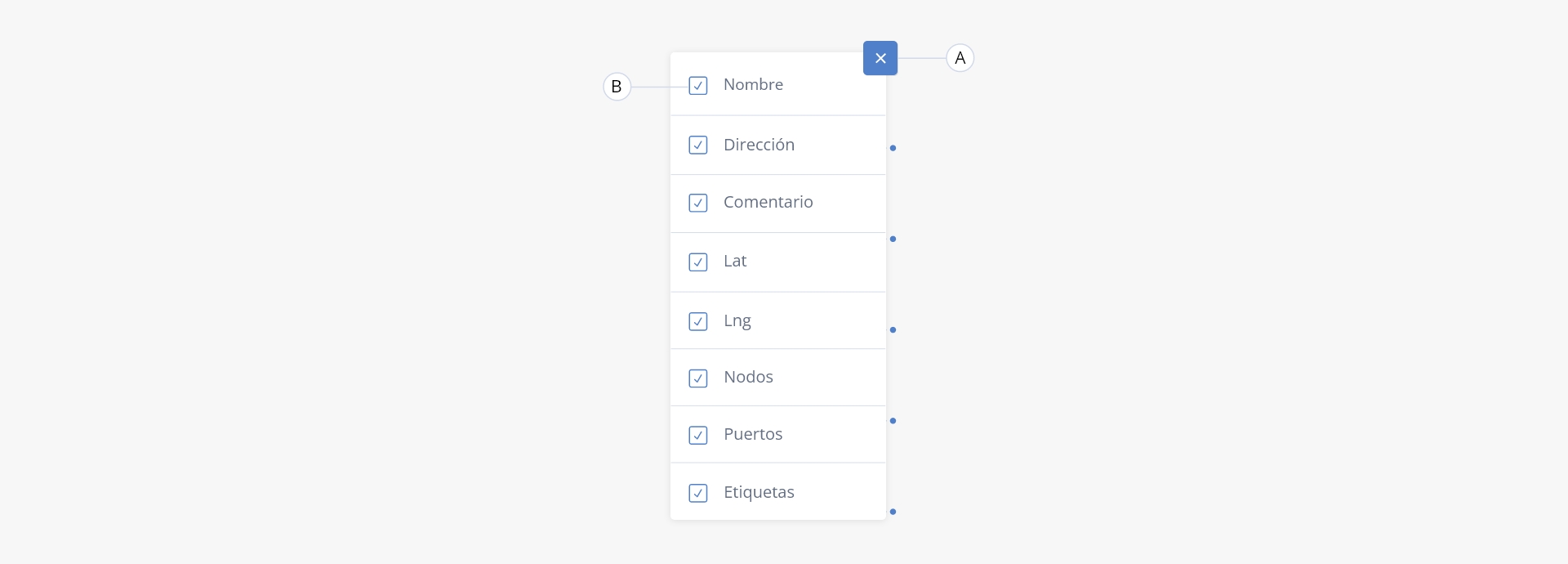

11. Columnas visibles
Permite definir que campos se mostrarán en el listado de cajas de fibra.
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Checkbox. Permite seleccionar que columnas se visualizarán en el listado.
.

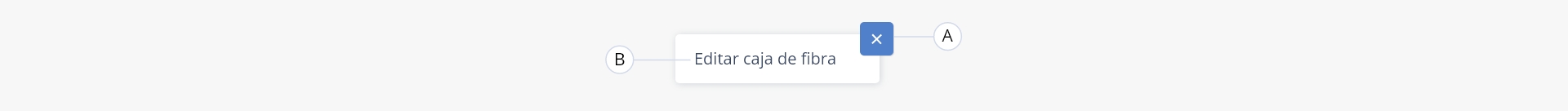

12. Acceso rápido
Muestra un listado a modo de acceso rápido a ciertas acciones en el registro específico.
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Editar caja de fibra. Podrás editar la información de la caja de fibra seleccionada.
.

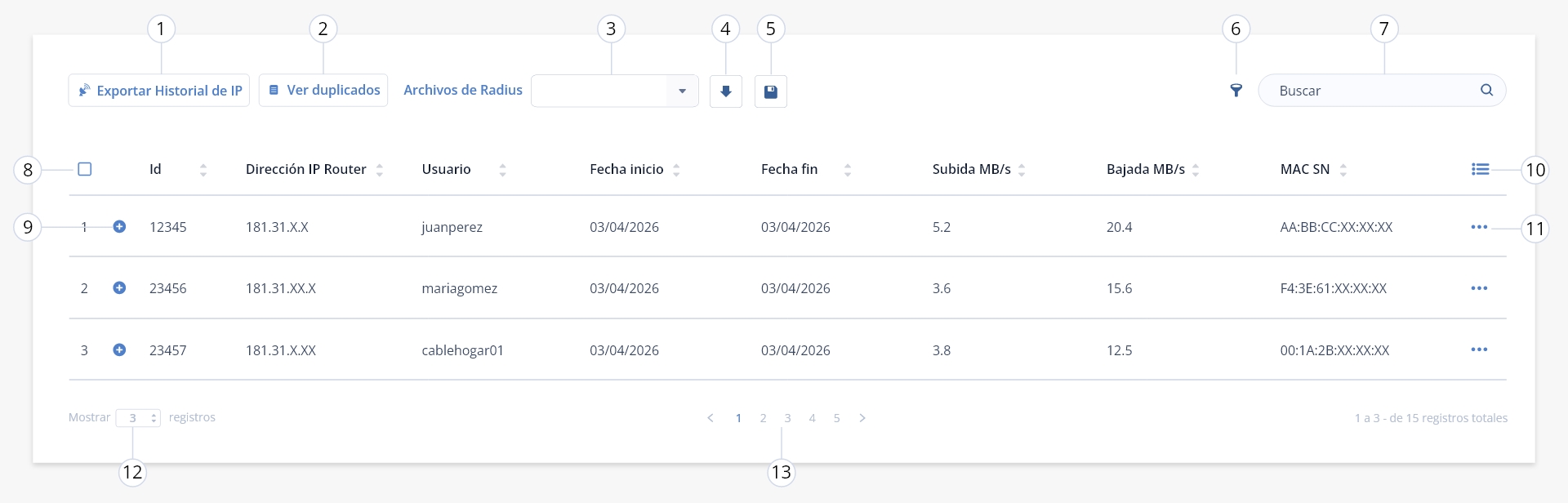

13. Registros listado
Permite variar la cantidad de registros que se ven en pantalla.
.
14. Paginación listado
Permite pasar de página en el listado.
.
