Módulo Gestión de red
En este módulo podrás definir y configurar parámetros vinculados a la gestión de red.
Dispondrás de diversas herramientas para la creación y administración de
planes, nodos y cajas de fibra.
![](https://nuevaguia.ispcube.com/wp-content/uploads/2022/06/Guia_Gestión-de-red_menú-–-nuevo-1024x246.png)
.
Podrás acceder a la gestión de red, ingresando a la opción Gestión de Red > Configuración en el menú lateral izquierdo del sistema. Se abrirá la siguiente pantalla:
- Agregar Adresslist
- Agregar Redes
- Agregar Radius IP Pools
- Predeterminada
- Eliminar / hover
- Editar / hover
- Ver / hover
.
1. Agregar Addresslist
Mediante esta utilidad podrás crear un Addresslist, destinado a ser escrito dentro de tus equipos vía API.
En caso de crear un nuevo Addresslist, y que el mismo no se encuentre creado dentro de tus nodos (equipos MikroTik), en el momento en que se envíe una orden al router, se escribirá dicha información dentro del mismo.
- a. Nombre. Indica el nombre del Addresslist a grabar sobre tus equipos.
Nota: recuerda que si creas un addresslist, no se guardará la información en el equipo de forma inmediata. Solamente se enviará este dato si y solo si, se envía alguna instrucción a su router (Alta de conexión, profile, edición de información, etc).
.
2. Agregar Redes
ISPCube nos permitirá administrar pools de IP, los cuales podrán ser seleccionados al momento de ejecutar un alta de conexión sobre un nodo puntual.
Al momento de dar de alta un nuevo pool de IP’s, tendrás que relacionar a este con un nodo determinado. Esto permitirá que, al registrar una nueva conexión y seleccionar un nodo específico, ISPCube muestre las redes vinculadas a dicho nodo.
Los campos que componen al formulario de alta son los siguientes:
- a. Tipo.
- b. Nombre. Contiene el nombre de la red propiamente dicha.
- c. Inicio rango IP. Contiene el inicio del rango de IP. Aquí podrás definir los primeros tres octetos del rango de IP.
- d. Fin rango IP. Contiene el fin del rango de IP. Aquí podrás definir el último octeto del rango y ip final.
- e. Nodo. Aquí figuraran todos los nodos disponibles en el sistema para realizar la correspondiente relación con el mismo.
.
3. Agregar Radius IP Pools
Esta utilidad, te permitirá definir un rango de IP, el cual se encontrará disponible en el momento en que se realice el proceso de alta de la conexión.
Esta opción estará disponible para ser aplicada sobre RADIUS.
Al momento de dar de alta un RADIUS IP Pool, será necesaria la creación del pool con el mismo nombre (escrito exactamente igual) a como figura en tu router MikroTik.
- a. Nombre. Coloca aquí el nombre del Pool. Es importante que este nombre, se encuentre escrito de la misma manera a como está especificado dentro de tus equipos MikroTik.
.
4. Predeterminada
Este elemento, te permitirá definir un addresslist, red o pool de IP como default (elemento definido por defecto).
.
5 . Eliminar / hover
Esta utilidad nos permitirá eliminar información de manera definitiva.
Recomendamos suma prudencia en su uso ya que toda información eliminada del sistema no podrá ser recuperada.
.
6. Editar / hover
Mediante el uso de esta herramienta podrás ingresar al formulario de alta del elemento y editar su información.
.
7. Ver / hover
Esta herramienta te permitirá visualizar información relacionada al registro seleccionado:
.
.
Desde el apartado ‘Planes’ podrás configurar todos los planes tanto a nivel administrativo como técnico, para brindar el servicio a tus clientes.
- Crear plan
- Exportar
- Etiquetas
- Eliminar plan
- Predeterminado
- Aumento
- Filtros
- Buscar
- Check de selección
- Expandir
- Columnas visibles
- Acceso rápido
- Registros listado
- Paginación listado
.

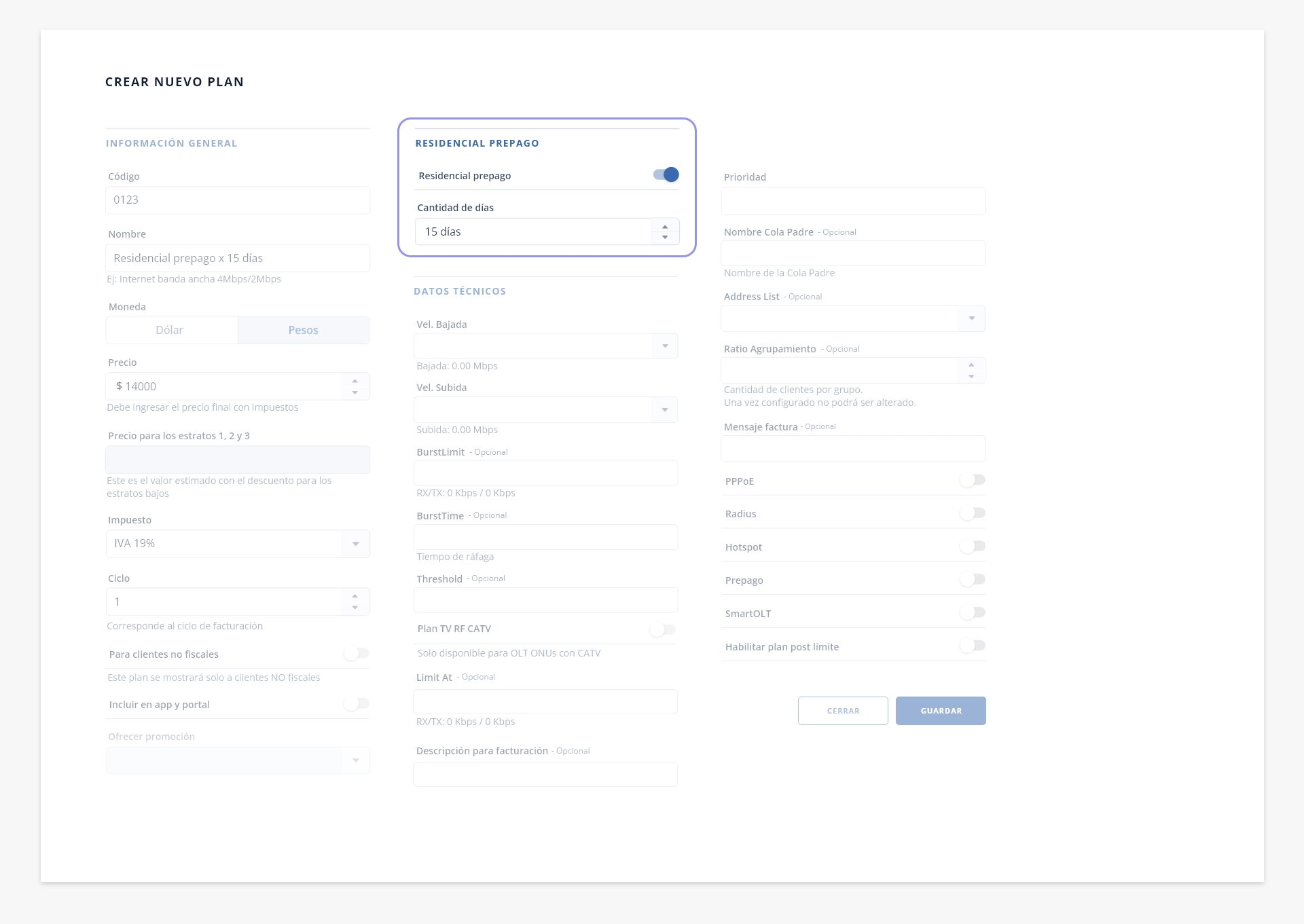

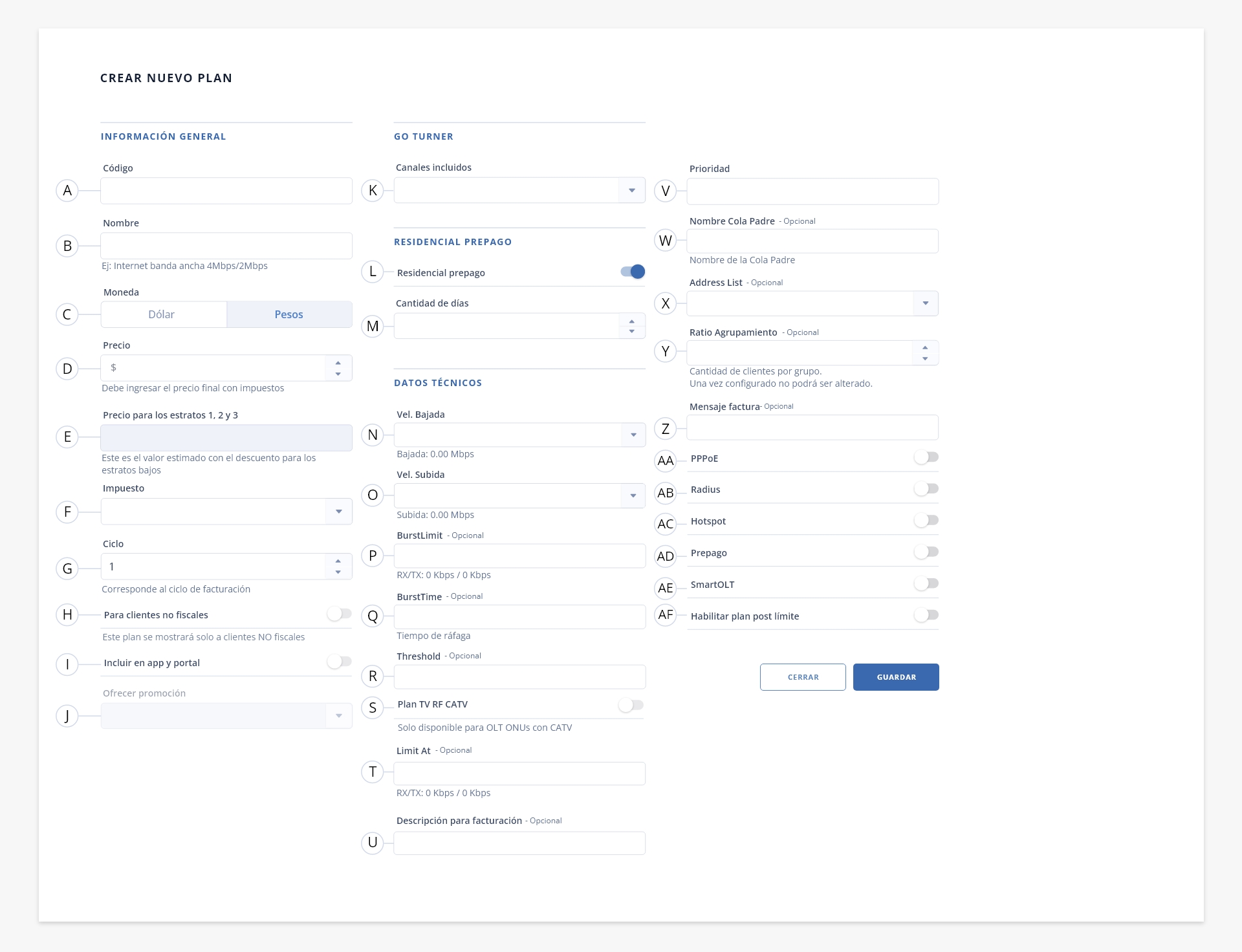

1. Crear plan
Esta función te permitirá crear un nuevo plan:
Información general
- a. Código. Contiene el código del plan propiamente dicho. Desde ISPCube recomendamos colocar un código que sea descriptivo, de 6 caracteres alfa numérico, sin caracteres especiales ni espacios.
Por ejemplo: si tienes un plan domiciliario por fibra óptica de 100 Mbps, un ejemplo de código de plan puede ser: 100Mbps.
- b. Nombre. Nombre que se le asignará al plan a cargar en sistema.
Por ejemplo: si dispones de un plan domiciliario por fibra óptica de 100 Mbps, un ejemplo de código de plan puede ser: ‘Fibra 100Mbps’
- c. Moneda (Dólar / Pesos). Permite definir una moneda para tu plan entre entre entre Dólar/ Pesos.
- d. Precio. Define aquí el precio final del plan. Cabe destacar que sobre este precio se realizará el cálculo de impuestos.
- e. Impuesto. Esta herramienta te permitirá ingresar el IVA 19% al plan.
- f. Ciclo. Determina cada cuántos meses se realizará el recaudo de este plan. Por ejemplo, si colocas 1, será cada un mes, 2 cada dos meses y así sucesivamente.
Importante:
/ El valor máximo que se deberá de asignar deberá de ser menor o igual a 12.
/ Si una conexión existente se cambia a un plan definido con un parámetro con ciclo distinto a 1, a partir del próximo período de facturación, el sistema permitirá la realización de facturas con la periodicidad definida en dicho plan.
- g. Para clientes no fiscales. Podrás indicar que un plan sea solo visible para aquellos clientes que tengas configurados como tipo «presupuesto«. De esta forma, para este cliente solo se mostraran en las conexiones los planes para clientes no fiscales.
¡Importante! Encontrarás visible esta opción si anteriormente habilitaste el switch ‘Mostrar planes según tipo de cliente’ dentro del módulo ‘Configuración’. Para mas información, dirígite al punto o de Configuración > General.
- h. Incluir en app y portal. Al activar este switch, el plan estará disponible en el portal de clientes para su compra o para solicitar un cambio de plan actual por el mismo. Herramienta no disponible por el momento en la app móvil.
¡Importante! Este switch solo será visible si activas dentro de la configuración de app y portal el switch ‘Permitir solicitud cambio y compra de planes’. Para más información, dirígete al módulo Configuración > App y portal.
- i. Ofrecer promoción. Esta herramienta se habilita al activar el switch ‘h.Incluir en app y portal’. Permite aplicar una promoción de las creadas en el módulo de Promociones al plan. La misma, se visualizará en el portal de clientes.
.
Datos técnicos
- j. Vel. Bajada. Define aquí la velocidad de downstream (Velocidad de bajada) del plan.
Para esto deberás indicar la velocidad multiplicada por 1000 y agregarle al final, consecutivamente, la letra k.Por ejemplo: si queremos definir que un plan disponga de 10Mbps de bajada, deberá indicar en este campo 10000k.
- k. Vel. Subida. Define aquí la velocidad de upstream (Velocidad de subida) del plan. Tendrás que seleccionar un valor del desplegable, o bien tipearlo. Para esto deberás indicar la velocidad multiplicada por 1000 y agregarle al final del número colocado la letra ‘k’.
Por ejemplo: si queremos definir que un plan disponga de 10Mbps de subida, deberá indicar en este campo 10000k.
- l. BurstLimit. El Burst limit es la tasa de datos máxima de upload/download que se puede alcanzar mientras el burst está activo. Aquí tendrás que colocar el valor expresado en k.
Por ejemplo: 5000k. En ese caso, el burst será definido en 5 Mbps.
- m. BurstTime. Período de tiempo, en segundos, sobre el cual se calcula la tasa de datos promedio de datos upload/download. (Este parámetro NO ES el tiempo actual del burst). El dato a ingresar en este campo será numérico únicamente.
- n. Burst-thresholdt. Cuando la tasa de datos promedio está por debajo de este valor, se permite el burst, tan pronto como la tasa promedio de datos alcanza este valor, el burst se niega. (Par ser más explícitos, se trata de switch burst on/off).
Para un comportamiento óptimo del burst, este valor deberá de estar por sobre el valor del limit-at y bajo el valor max-limit.
- o. Plan TV RF CATV. Switch para habilitar Plan TV. Solo disponible para OLT ONUs con CATV.
- p. Limit At. Representa la tasa de datos normal de up/down que se garantiza.
Para obtener mayor información respecto al funcionamiento lógico de Burst, recomendamos acceder a la documentación oficial de MikroTik mediante el siguiente enlace.
- q. Prioridad. Conceptualmente, priority (1..8), prioriza una cola hijo sobre otra cola. Este parámetro no trabaja en colas padres (si la cola tiene por lo menos un hijo).
Uno (1) es la prioridad más alta, y ocho (8) la más baja. La cola hijo con la prioridad más alta, tendrá oportunidad de alcanzar su max-limit antes que una cola hijo con prioridad mas baja. La prioridad no tiene nada que ver con los burst. Este campo, puntualmente, contendrá un número indicador de prioridad , situado entre 0 y 8. - r. Cola Padre.
- s. Address List. Es posible definir un nombre de addresslist con el que se relacionará el plan. Dicho addresslist deberá de ser creado con anticipación, para que lo puedas visualizar aquí.
.
¡Importante!
Los puntos a continuación serán visibles de acuerdo a lo que tengas configurado en Configuración de red > Red.

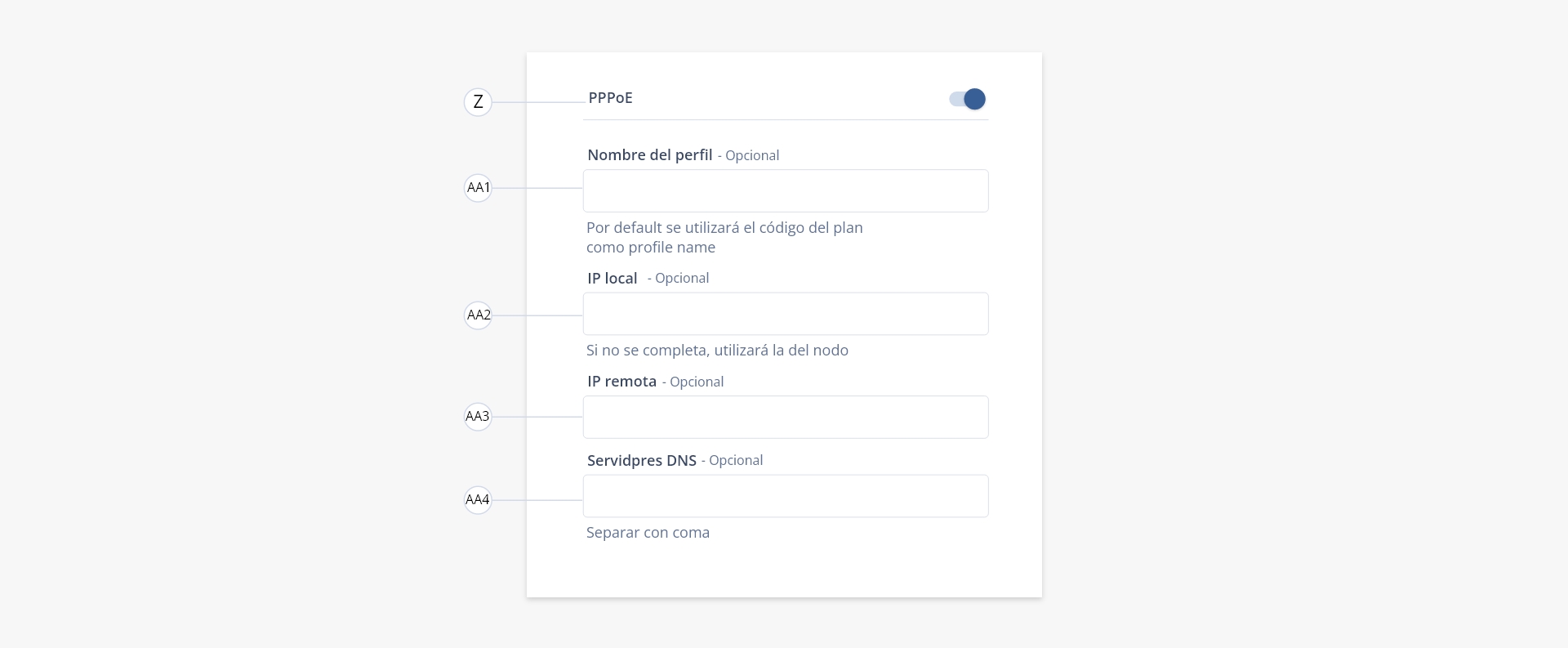

- t. PPPoE. Permite definir si el plan será apto para ser usado en el tipo de conexión PPPoE. Esta acción creará un ‘Profile’ relacionado al plan, dentro del Router integrado al sistema.
Es de suma importancia que cuando se cree el profile, ingreses al MikroTik y definas el local address y remote address. Esto es para que los clientes que tomen este plan tengan IP (navegación) y les apliques los límites de velocidad oportunamente definidos al momento de la configuración del plan. - u. RADIUS. Activando este switch, el plan será considerado para usar con RADIUS. Al activar esta opción el sistema guardará información del plan dentro de la base de datos RADIUS.
- v. HotSpot. Activando este switch, el plan creado será apto para HotSpot. Es decir, un plan de datos pre pago (por consumo).
Para hacer uso de esta función, es indispensable la utilización de RADIUS, caso contrario, no será factible la obtención de información respecto al volumen de datos traficado en la conexión de los clientes. - w. Prepago.
- x. SmartOLT.
.

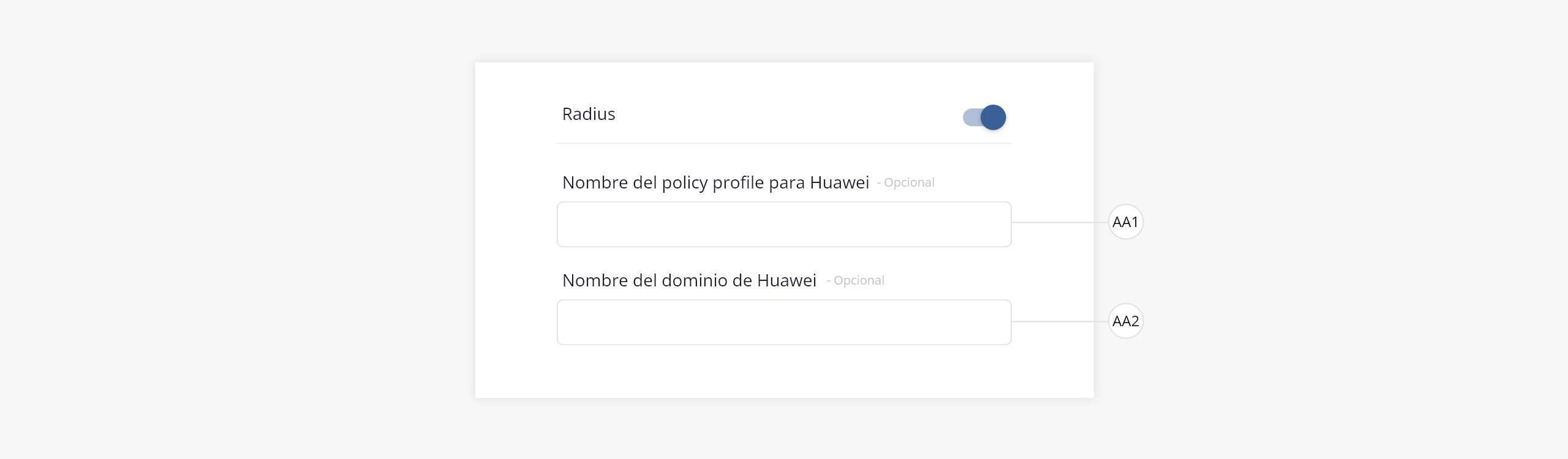

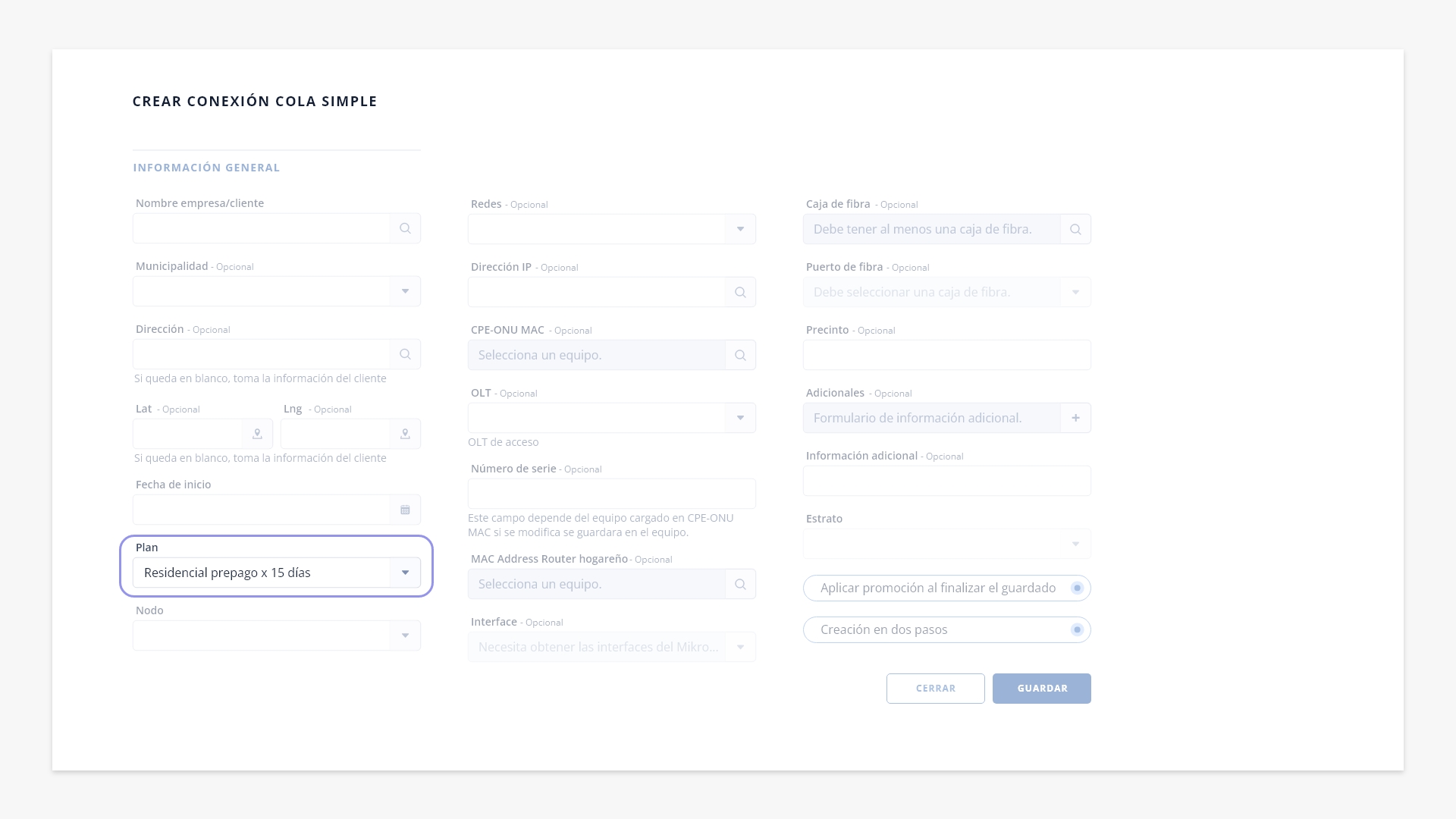

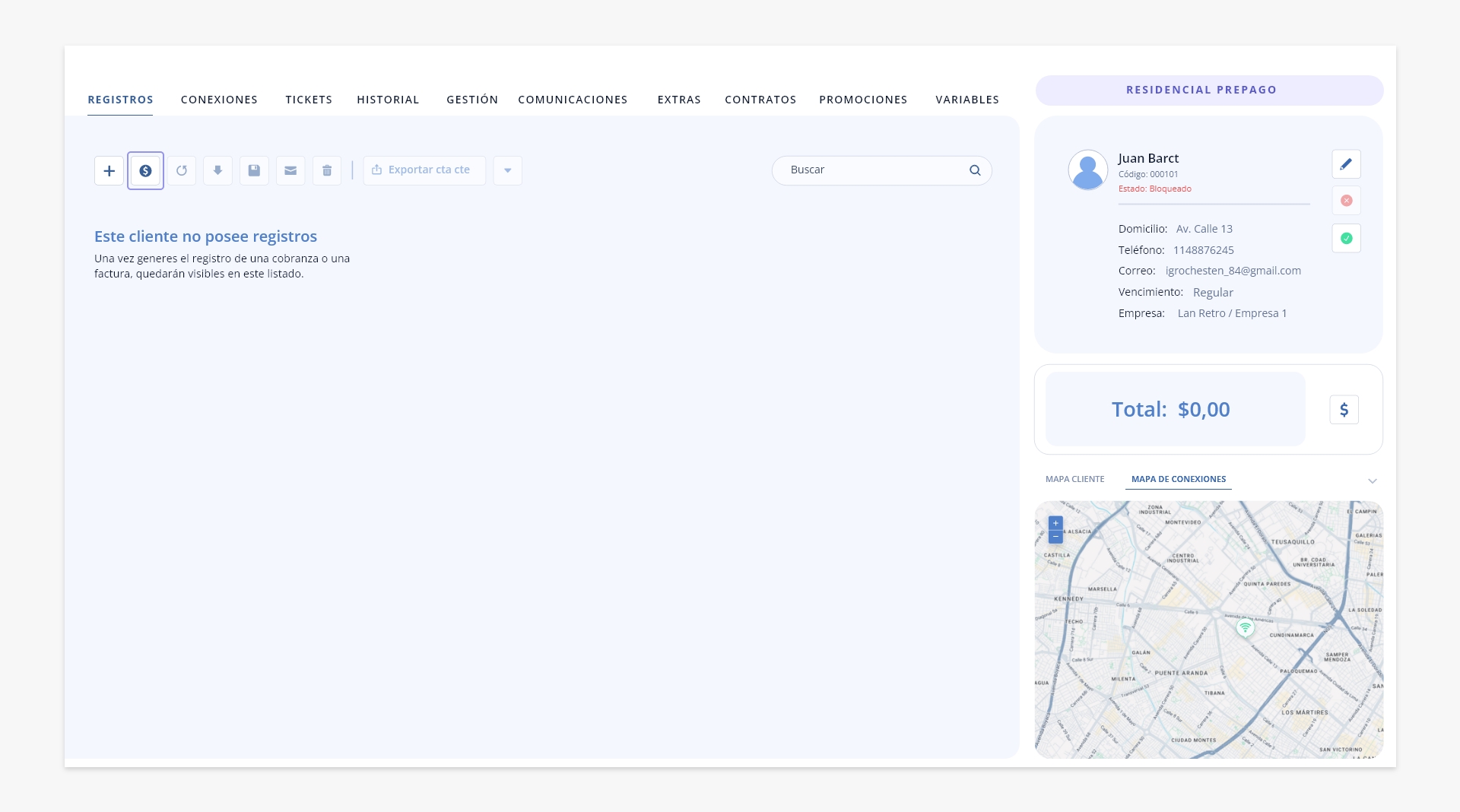

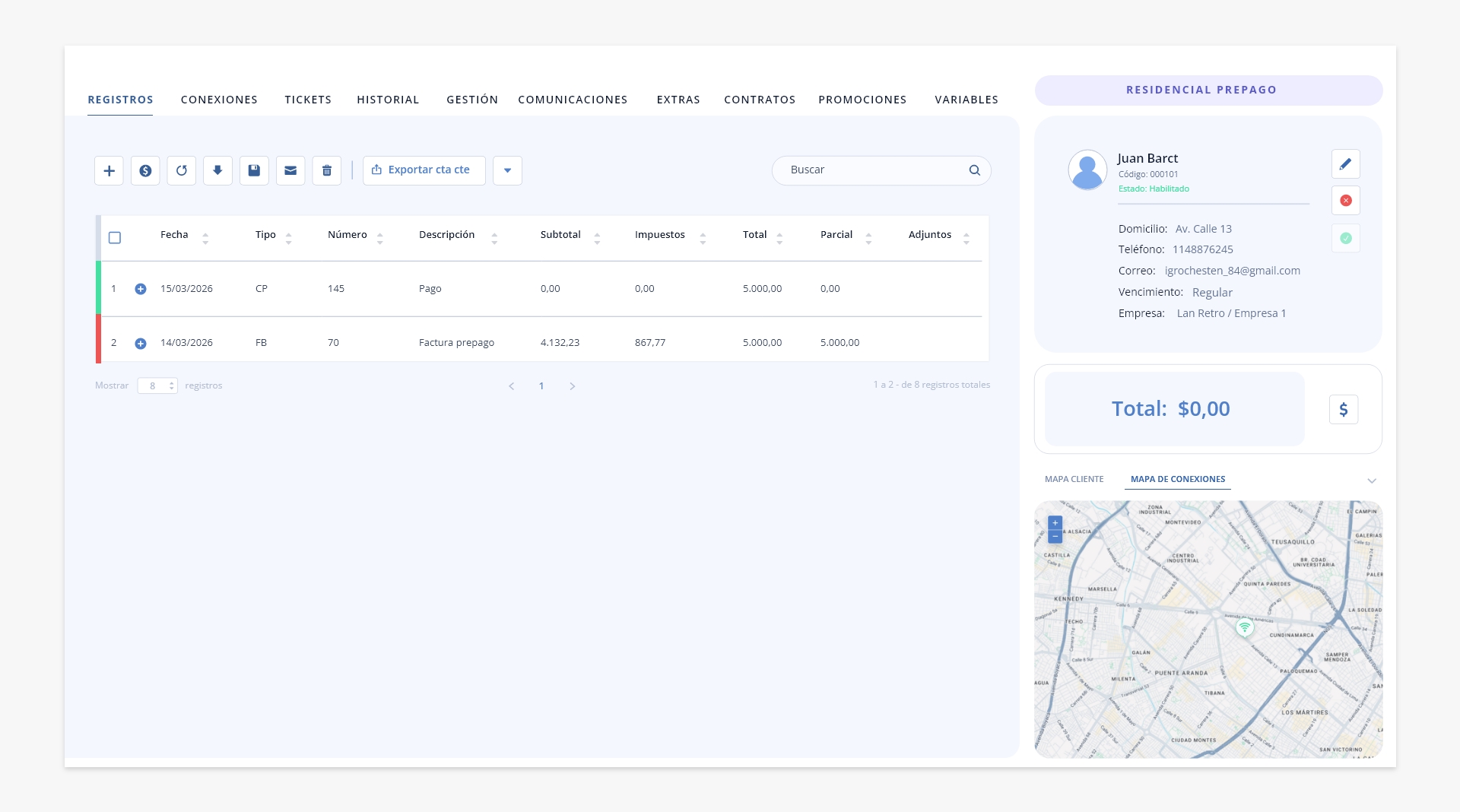

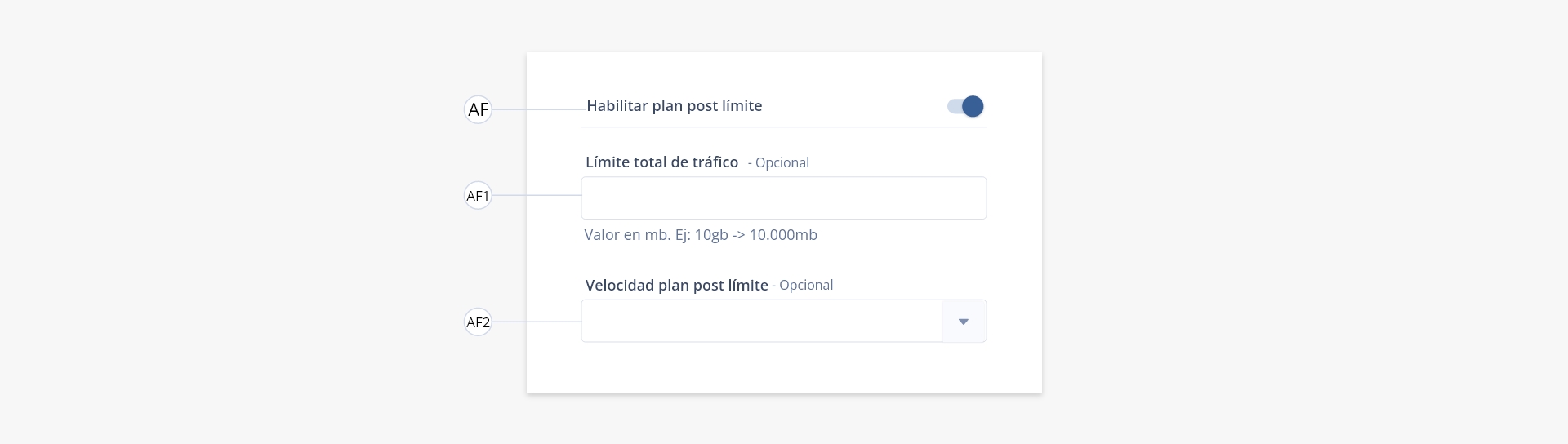

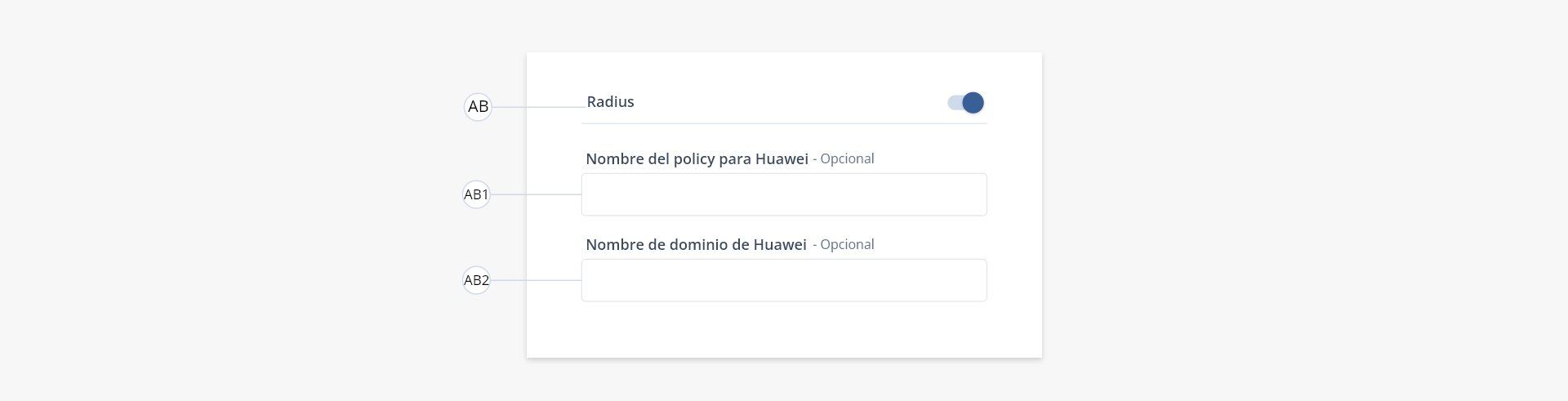

2. Exportar
ISPCube, permite exportar la información visible en el listado en dos formatos: *.xls y *.pdf
- a. Exportar en formato Excel. Existen tres modos de exportar información:
a1) Todo: exporta en un archivo en formato Excel (xls) toda la información de los planes, con todos sus campos.
a2) Selección: permite personalizar los registros que se exportarán a un archivo de Excel mediante el check de selección.
a3) Filtrado: exporta los datos completos de los planes que estén relacionados al filtro aplicado sobre los mismos.
- b. Exportar en formato PDF. Creará un archivo en formato PDF con los datos de los planes. En este tipo de exportación, también se pueden usar los tres criterios anteriormente definidos (todo, selección, filtrado).
.
3. Etiquetas
El uso de etiquetas nos permite identificar información de manera visual, facilitando su visualización y agrupación a simple vista.
Las partes que conforman las etiquetas son las siguientes:
- a. Crear etiqueta. Permite crear una nueva etiqueta. Se detallará su funcionamiento más adelante.
- b. Ver mis etiquetas. Muestra un listado con cada una de las etiquetas creadas sobre el módulo. Se detallará su funcionamiento más adelante.
- c. Aplicar etiquetas. Permite asignar una etiqueta a un elemento previamente seleccionado. Esta herramienta se puede aplicar de forma individual o masiva.
.
A continuación se detalla el funcionamiento de los incisos a y b:
![](http://nuevaguia.ispcube.com/wp-content/uploads/2022/10/Etiquetsa-interna.png)
a1) Nombre. Indica aquí el nombre de la nueva etiqueta.
a2) Seleccionar color. Define un color para la etiqueta. Esto permitirá su rápida visualización.
b1) Editar. Podrás modificar el nombre y color de la etiqueta de los campos a1 y a2.
b2) Eliminar. Permite eliminar la etiqueta. Si la misma está aplicada en el listado a algún registro, dejará de tener efecto y desaparecerá del mismo.
.
4. Eliminar
Mediante esta herramienta podrás eliminar los planes seleccionados.
Es importante hacer uso de esta función con suma cautela, ya que los registros eliminados no podrán ser recuperados.
.
5. Predeterminado
Esta herramienta se utiliza para indicar a un plan como predeterminado, es decir que en los campos que se requiera asignación de plan dentro de cualquier formulario del sistema, el plan con esta marca será el asignado por defecto.
.
6. Aumento
Con esta herramienta podrás incrementar el valor de uno o varios planes en simultáneo, podrás optar entre hacer una suma de monto fijo o aumentar por porcentaje.
- a. Sumar monto. Si seleccionas esta opción, deberás completar el campo del modal, con el monto fijo que aumentarán los planes previamente seleccionados.
Por ejemplo: si aquí colocas $10000, y el plan seleccionado era de $40000, el mismo quedará con un nuevo valor de $50000.
- b. Incrementar porcentaje. Si seleccionas esta opción, deberás completar el campo del modal, con el porcentaje que aumentarán los planes previamente seleccionados.
Por ejempo: si colocas %50 y el plan seleccionado era de $40000, el mismo quedará con un nuevo valor de $60000.
b1) Porcentaje a aumentar al valor actual: coloca el porcentaje a aumentar.
b2) Redondear decimales: aquí podrás optar por las siguientes tres opciones, para resolver el uso de decimales en el nuevo valor de plan.
/ No.
/ Si,menor valor.
/ Si,mayor valor.
b3) Ejemplo: este campo está destinado a mostrar un ejemplo del redondeo de los decimales, configurado en el campo anterior.
.
7. Filtros
Esta herramienta te permitirá realizar un filtrado de los registros visibles en el listado, combinando y aplicando las distintas variables disponibles.
- a. Mis filtros: en caso que hayas configurado y guardado parámetros de filtrados, los mismos figurarán en este desplegable, pudiendo generar filtrados rápidos.
Eliminar de mis filtros: permite eliminar el filtro seleccionado, del listado de tus filtros guardados. - b. Descontinuado: este switch te permitirá filtrar planes que hayan quedado pausados.
- c. Etiquetas: permite filtrar planes por etiqueta asignada.
- d. Fecha alta: permite filtrar los planes que se encuentren creados según el rango de fechas indicados aquí.
- e. Guardar selección en mis filtros: al seleccionar este check, los datos elegidos para filtrar, se guardarán y crearán un filtro personalizado que podrás reutilizar en futuras búsquedas (en el campo A).
.
8. Buscar
Podrás realizar una búsqueda dentro del listado de planes mediante esta utilidad.
.
9. Check de selección
Esta herramienta genera una selección masiva de todos los elementos del listado, permitiéndote aplicar acciones sobre los mismos. Si deseas hacer una selección individual, tendrás que hacer click sobre la casilla correspondiente a la línea deseada.
.
10. Expandir
Con este botón podrás visualizar información/columnas del listado, que no se muestran en pantalla por cuestiones de resolución.
Por ejemplo: si tenemos visibles 10 columnas con información, y por cuestiones de resolución de pantalla se pueden ver solamente 6, al hacer click en esta herramienta, tendrá disponible los 4 registros faltantes. Ten en cuenta que si te encuentras visualizando la totalidad de las columnas, esta herramienta se encontrará oculta.
.
11. Columnas visibles
Permite definir que campos se mostrarán en el listado de planes.
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Checkbox. Permite seleccionar que columnas se visualizarán en el listado.
.
12. Acceso rápido
Muestra un listado a modo de acceso rápido a ciertas acciones en el plan específico:
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Editar. Brinda la posibilidad de editar la información del plan.
- c. Descontinuar.
- d. Huawei Service Ports.
- e. Configuración ZTE.
.
13. Registros listado
Permite variar la cantidad de registros que se ven en pantalla.
.
14. Paginación listado
Permite pasar de página en el listado.
.
.
En esta sección podremos declarar todos nuestros equipos de administración de ancho de banda, a los que habitualmente llamamos ‘nodos’.
El sistema se integra con distintas tecnologías (Mikrotik, Radius, Huawei OLT y Servidores 815), lo cual nos permite tener un nodo Mikrotik, una central OLT de fibra y también un Radius, todo bajo la administración de nuestro software.
En principio a ISPCube le interesa estar ‘conectado’ con los nodos que realicen el control de ancho de banda (por ejemplo, en el caso de PPPoE serían los routers donde se crean los secrets).
- Crear nodo
- Exportar
- Etiquetas
- Eliminar nodo
- Mapa
- Buscar
- Check de selección
- Expandir
- Columnas visibles
- Acceso rápido
- Registros listado
- Paginación listado
.
1. Crear nodo
Nos abrirá el formulario para la carga de un nuevo nodo dentro del sistema.
¡Importante! Ten en cuenta que este formulario varía según la tecnología de tu nodo. Primero te mostraremos los campos generales y luego podrás buscar el formulario correspondiente a la tecnología que utilices.
- a. Código. Identifica internamente al Nodo. Habitualmente se utilizan códigos del estilo N1, N2, etc.
- b. Nombre. Se le podrá asignar un nombre al Nodo.
- c. Tipo. Aquí podrás indicar el tipo de Nodo. Mikrotik, FreeRadius, 815 y más.
Nota: recuerda que, dependiendo la tecnología que selecciones en este inciso, los campos del formulario que se encuentran sobre la segunda columna se verán modificados. Cada formulario será desarrollado en el apartado «Parámetros a completar según la tecnología que utilices» que se encuentra debajo del inciso «L».
- d. Dirección Ip. Ip del Nodo.
- e. Puerto. Puerto para integración con el nodo. Habitualmente si es un Nodo Mikrotik es el 8728 (API), en el caso de un Radius es el 3306.
- f. Domicilio. Podremos indicar el domicilio donde se encuentra físicamente el nodo. Es importante colocar el domicilio con el formato Calle X, Ciudad, Estado, País.

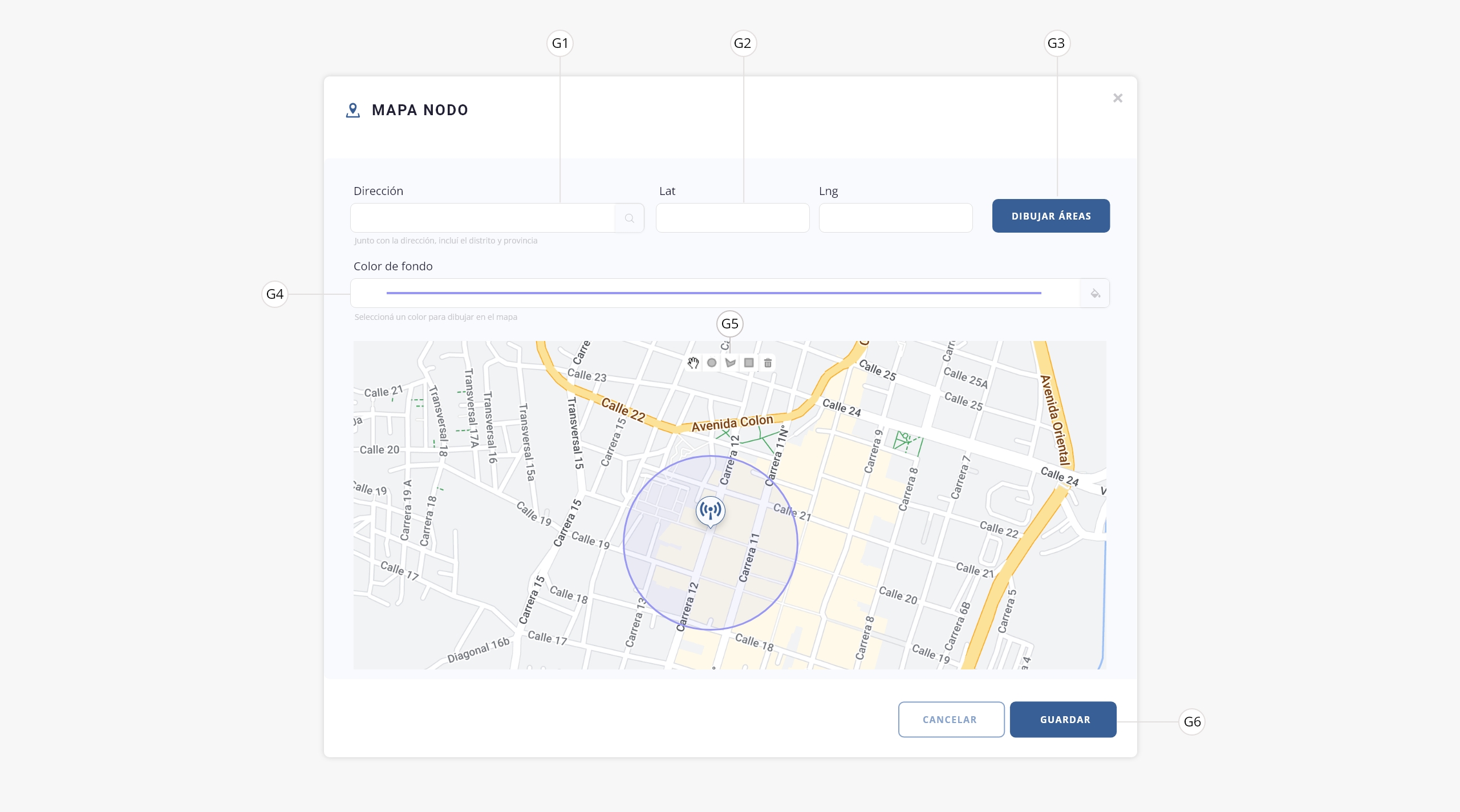

- g. Lupa. Si presionas este botón, se abrirá un modal con un mapa, desde el cual podrás ubicar el Nodo y dibujar su área de cobertura.
g1) Dirección: especifica aquí la dirección del Nodo.
g2) Lat y Lng: se detectan las coordenadas correspondientes a la dirección.
g3) Dibujar áreas: habilita el campo «g4» y «g5» que se utilizan para dibujar el área de cobertura.
g4) Color de fondo: permite asignar un color al área de cobertura del Nodo
g5) Herramienta dibujar: con esta herramienta, podrás dibujar, seleccionar o borrar en el mapa. Se utiliza para delimitar el área de cobertura del Nodo.
g6) Guardar: guarda/cancela la información.
- h. Lat y Lng. Si se detecta la geolocalización, estos campos se autocompletarán. Si la ubicación no puede ser encontrada podremos igualmente colocar manualmente los valores de latitud y longitud.
- i. El equipo es Access Point.
- j. Usuario. Usuario de acceso que utilizará ISPCube.
- k. Contraseña. Contraseña de acceso que utilizará ISPCube.
- l. Integración. Aquí indicaremos si el nodo administrará conexiones.
.
Parámetros a completar según la tecnología que utilices.
Como mencionamos antes en el punto «1c» según el tipo de tecnología que allí hayas seleccionado a la hora de crear un nodo, se presentarán variaciones en el formulario. A continuación detallaremos todas las que se encuentran disponibles en el sistema.
.
Mikrotik.
Si seleccionaste una tecnología del tipo «Mikrotik», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c. Integración. Aquí indicaremos si el nodo administrará conexiones.
- d. Router predeterminado.
- e. PPPoe. Aquí podremos indicar si el nodo administra conexiones con PPPoE sí o no. Esta opción es importante, ya que, si creamos un plan con opción de PPPoE dicho plan se creará o actualizará solo en los nodos que tengan esta opción habilitada.
- f. Address List. Este campo sirve para indicar a ISPCube que en dicho nodo se creará una Address List para cada conexión válida de ISPCube.
- g. Address List 2. Ídem al anterior.
- h. Agregar Queue antes de Queue (número).
- i. Ip del nodo para radius.
.
FreeRadius
Si seleccionaste una tecnología del tipo «FreeRadius», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c.Integración. Aquí indicaremos si el nodo administrará conexiones.
- d. Olt Predeterminada.
- e. Habilitar réplica.
.
Huawei OLT EPON o GPON
Si seleccionaste una tecnología del tipo «Huawei OLT EPON o GPON», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c. Comunidad SNMP.
- d. Puerto SNMP.
- e. Usar SNMP.
- f. Bloqueo de conexión en la OLT (Service Ports).
- g. Integración. Aquí indicaremos si el nodo administrará conexiones.
- h. Router predeterminado.
.
Huawei Router
Si seleccionaste una tecnología del tipo «Huawei Router», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c. Access Point predeterminado.
.
KingType.
Si seleccionaste una tecnología del tipo «KingType OLT EPON o GPON», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c. Comunidad SNMP.
- d. Puerto SNMP.
- e. Integración. Aquí indicaremos si el nodo administrará conexiones.
- f. OLT Predeterminada.
.
V-SOL
Si seleccionaste una tecnología del tipo «VSOL OLT GPON», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c. Comunidad SNMP.
- d. Puerto SNMP.
- e. Integración. Aquí indicaremos si el nodo administrará conexiones.
- f. OLT Predeterminada.
.
TP-Link
Si seleccionaste una tecnología del tipo «TP-Link», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c. Comunidad SNMP.
- d. Puerto SNMP.
- e. Bloqueo de Corte en la OLT (Service Ports).
- f. Integración. Aquí indicaremos si el nodo administrará conexiones.
- g. OLT Predeterminada.
.
Cisco.
Si seleccionaste una tecnología del tipo «Cisco», verás el siguiente formulario:
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c. Access Point predeterminado.
.
Furukawa Electric / DZS / ZTE / WOLCK / 815 /CData / Bequant
Si seleccionaste una tecnología del tipo «Furukawua Electric», «DZS», «ZTE», «WOLCK», «815», «CData» o «Bequant» verás el siguiente formulario.
Nota: estas tecnologías se encuentran desarrolladas en el mismo punto ya que tienen en común todos los campos para su configuración.
- a. Usuario de acceso. Usuario de acceso que utilizará ISPCube.
- b. Contraseña. Contraseña de acceso que utilizará ISPCube.
- c. Integración. Aquí indicaremos si el nodo administrará conexiones.
- d. OLT Predeterminada.
.
2. Exportar
ISPCube, te permitirá exportar la información visible en pantalla en dos formatos: *.xls y *.pdf.
- a. Exportar en formato Excel. Existen tres modos de exportar información:
a1) Todo: exporta en un archivo en formato Excel (xls) toda la información de los nodos, con cada uno de los campos del mismo.
a2) Selección: permite personalizar los registros que se exportarán a un archivo de Excel mediante el check de selección.
a3) Filtrado: exporta los datos completos de los nodos que estén relacionados al filtro aplicado sobre los mismos.
- b. Exportar en formato PDF. Creará un archivo en formato PDF con los datos de los clientes guardados en base de datos. En este tipo de exportación, también podrás usar los tres criterios anteriormente definidos (todo, selección, filtrado).
.
3. Etiquetas
El uso de etiquetas nos permite identificar información de manera visual, facilitando su visualización y agrupación a simple vista.
Las partes que conforman las etiquetas son las siguientes:
- a. Crear etiqueta. Permite crear una nueva etiqueta. Se detallará su funcionamiento más adelante.
- b. Ver mis etiquetas. Muestra un listado con cada una de las etiquetas creadas sobre el módulo. Se detallará su funcionamiento más adelante.
- c. Aplicar etiquetas. Permite asignar una etiqueta a un elemento previamente seleccionado. Esta herramienta se puede aplicar de forma simple o masiva.
.
A continuación se detalla el funcionamiento de los incisos a y b:
![](http://nuevaguia.ispcube.com/wp-content/uploads/2022/10/Etiquetsa-interna.png)
a1) Nombre. Indica aquí el nombre de la nueva etiqueta.
a2) Seleccionar color. Define un color para la etiqueta. Esto permitirá su rápida visualización.
b1) Editar. Permite modificar el nombre y color de la etiqueta de los campos a1 y a2.
b2) Eliminar. Permite eliminar la etiqueta. Si la misma está aplicada en el listado a algún registro, dejará de tener efecto y desaparecerá del mismo.
.
4. Eliminar
Mediante esta herramienta podrás eliminar los nodos seleccionados.
Es importante hacer uso de esta función con suma cautela, ya que los registros eliminados no podrán ser recuperados.
.
5. Mapa
Al presionar sobre el botón ‘Mapa’ se realizará la apertura de la herramienta que detallaremos a continuación:
- a. Buscar dirección. Permite el tipeo de un valor a buscar, pudiendo ir a una ciudad, provincia, o dirección específica.
.
6. Buscar
Podrás realizar una búsqueda dentro del listado de nodos mediante esta utilidad.
.
7. Check de selección
Esta herramienta genera una selección masiva de todos los elementos del listado, permitiéndote aplicar acciones sobre los mismos. Si deseas hacer una selección individual, tendrás que hacer click sobre la casilla correspondiente a la línea deseada.
.
8. Expandir
Con este botón podrás visualizar información/columnas del listado, que no se muestran en pantalla por cuestiones de resolución.
Por ejemplo: si tenemos visibles 10 columnas con información, y por cuestiones de resolución de pantalla se pueden ver solamente 6, al hacer click en esta herramienta, tendrás disponible los 4 registros faltantes. Ten en cuenta que si te encuentras visualizando la totalidad de las columnas, esta herramienta se encontrará oculta.
.
9. Columnas visibles
Permite definir qué campos se mostrarán en el listado de nodos.
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Checkbox. Permite seleccionar que columnas se visualizarán en el listado.
.
10. Acceso rápido
Muestra un listado a modo de acceso rápido a ciertas acciones en el nodo específico. A continuación veremos las acciones generales:
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Editar. Permite editar la información del nodo.
- c. Testear Nodo. Verifica que haya comunicación entre el sistema y el nodo.
- d. Recrear Conexiones. Borra y reescribe la información del nodo.
.
¡Importante!
De acuerdo al tipo de nodo que tengas seleccionado en el listado serán distintas las opciones que podrás visualizar en este desplegable, veremos ahora de forma específica cada una:
.
Free Radius
Si seleccionaste un nodo que utiliza una tecnología del tipo Radius el listado de acciones que verás es el siguiente:
- a. Editar nodos: permite editar la información del nodo.
- b. Testear nodo: verifica que haya comunicación entre el sistema y el nodo.
- c. Recrear Radius.
- d. Recrear Morosos.
.
TP-Link
Si seleccionaste un nodo que utiliza una tecnología del tipo TP-Link el listado de acciones que verás es el siguiente:
- a. Editar nodos: permite editar la información del nodo.
- b. Testear nodo: verifica que haya comunicación entre el sistema y el nodo.
- c. Mostrar configuración de la OLT.
- d. Perfiles y Service Ports.
d1) LineProfile.
d2) Server profile.
d3) TpLink Service Ports.
.
Huawei OLT
Si seleccionaste un nodo que utiliza una tecnología del tipo Huawei OLT el listado de acciones que verás es el siguiente:
- a. Editar nodos: permite editar la información del nodo.
- b. Testear nodo: verifica que haya comunicación entre el sistema y el nodo.
- c. VLAN y Profile.
- d. Mostrar configuración de la OLT.
- e. Habilitar SNMP Agent.
.
Mikrotik
Si seleccionaste un nodo que utiliza una tecnología del tipo Mikrotik el listado de acciones que verás es el siguiente:
- a. Editar nodos: permite editar la información del nodo.
- b. Testear nodo: verifica que haya comunicación entre el sistema y el nodo.
- c. Crear reglas de corte.
- d. Crear perfiles PPPoe faltantes.
- e. Recrear morosos.
- f. Obtener interfaces.
- g. Obtener servidores DHCP.
- h. Obtener Pool DHCP.
.
815
Si seleccionaste un nodo que utiliza una tecnología del tipo 815 el listado de acciones que verás es el siguiente:
- a. Editar nodos: permite editar la información del nodo.
- b. Testear nodo: verifica que haya comunicación entre el sistema y el nodo.
- c. Apply_fw.
- d. Sync Planes.
- e. Sync Ciudades.
.
Bequant
Si seleccionaste un nodo que utiliza una tecnología del tipo Bequant el listado de acciones que verás es el siguiente:
- a. Testear nodo: verifica que haya comunicación entre el sistema y el nodo.
- b. Recrear conexiones: podrás realizar una prueba de conexión pero más importante, reconstruir todo.
Esto último es importante para las migraciones. Desde ISPCube lo primero que hacemos es crear los perfiles o policies (lo que serian los planes de nuestro sistema) y luego peinamos todas las conexiones del sistema que tienen una IP y procedemos a crear todas las conexiones dentro del Bequant y finalmente en nuestra base de datos marcamos la conexión indicando que su OLT es Bequant, de tal manera que cualquier conexión anterior pueda ser administrada por ISPCube contra el bequant.
¡Importante! Luego de realizar la reconstrucción, deberás eliminar o deshabilitar el control de ancho de banda en el router. En caso de necesitar asistencia en el proceso, contactate con el equipo de soporte.
c. Tráfico: ISPCube recupera datos de tráfico de Bequant y los muestra en el sistema, pudiendo elegir entre última hora, día o semana:
Para más información sobre la integración en Bequant dirígete a Configuración de Red> Bequant.
.
11. Registros listado
Permite variar la cantidad de registros que se ven en pantalla.
.
12. Paginación listado
Permite pasar de página en el listado.
.
.
ISPCube cuenta con un módulo para la carga de Cajas FTTH y su post utilización en la carga de conexiones.
¡Importante!
Podrás ver Cajas de Fibra en tu menú si cuentas con el switch «cajas de fibra» habilitado en Configuración de Red > Red.
- Crear caja de fibra
- Exportar
- Etiquetas
- Eliminar nodo
- Puertos FTTH
- Mapa
- Filtro
- Buscar
- Check de selección
- Expandir
- Columnas visibles
- Acceso rápido
- Registros listado
- Paginación listado
.
1. Crear caja de fibra
Esta función te permitirá crear una nueva caja:
- a. Nombre. Indica el nombre que identificará a la nueva caja.
- b. Comentario. Aquí podrás ingresar un comentario administrativo.
- c. Puertos. Cantidad de puertos que posee la caja.
- d. Potencia. Este campo sirve para registrar la potencia de la caja de fibra
- e. Dirección. Ingresa el domicilio de la nueva caja.
- f. Lat y Lng. Latitud y longitud de la coordenada de la nueva caja.
.
2. Exportar
ISPCube permite exportar la información visible en el listado en dos formatos: *.xls y *.pdf.
- a. Exportar en formato Excel. Existen tres modos de exportar información:
a1) Todo: exporta en un archivo en formato Excel (xls) toda la información de las cajas de fibra, con cada uno de los campos de las mismas.
a2) Selección: permite personalizar los registros que se exportarán a un archivo de Excel mediante el check de selección.
a3) Filtrado: exporta los datos de las cajas de fibra que estén relacionadas al filtro aplicado.
- b. Exportar en formato PDF. Creará un archivo en formato PDF con los datos de las cajas de fibras en base de datos. En este tipo de exportación, también podrás usar los tres criterios anteriormente definidos (todo, selección, filtrado).
.
3. Etiquetas
El uso de etiquetas nos permite identificar información de manera visual, facilitando su visualización y agrupación a simple vista.
Las partes que conforman las etiquetas son las siguientes:
- a. Crear etiqueta. Permite crear una nueva etiqueta. Se detallará su funcionamiento más adelante.
- b. Ver mis etiquetas. Muestra un listado con cada una de las etiquetas creadas sobre el módulo. Se detallará su funcionamiento más adelante.
- c. Aplicar etiquetas. Permite asignar una etiqueta a un elemento previamente seleccionado. Esta herramienta se puede aplicar de forma individual o masiva.
.
A continuación se detalla el funcionamiento de los incisos a y b:
![](http://nuevaguia.ispcube.com/wp-content/uploads/2022/10/Etiquetsa-interna.png)
a1) Nombre. Indica aquí aquí el nombre de la nueva etiqueta.
a2) Seleccionar color. Define aquí un color para la etiqueta. Esto permitirá su rápida visualización.
b1) Editar. Permite modificar el nombre y color de la etiqueta de los campos a1 y a2.
b2) Eliminar. Permite eliminar la etiqueta. Si la misma está aplicada en el listado a algún registro, dejará de tener efecto y desaparecerá del mismo.
.
4. Eliminar
Mediante esta herramienta podrás eliminar las cajas de fibras seleccionadas.
Es importante hacer uso de esta función con suma cautela, ya que los registros eliminados no podrán ser recuperados.
.
5. Puertos FTTH
Al accionar este botón, se abrirá una nueva pestaña con un listado detallado de los puertos de las cajas de fibra creadas. Podrás ver si los puertos están disponibles o en uso y a qué cliente fue asignado.
- a. Exportar. Permite la exportación del listado en formato .pdf. y .xls (para mayor información sobre esta herramienta ver el punto 2 de esta guía).
- b. Etiquetas. Permite crear/editar y aplicar etiquetas en el listado (para mayor información sobre esta herramienta ver el punto 3 de esta guía).
- c. Filtro. Permite realizar un filtrado en el listado (para mayor información sobre esta herramienta ver el punto 7 de esta guía).
- d. Buscar. Permite realizar la búsqueda de un valor en el listado.
- e. Interna cliente. Acceso directo a la interna del cliente en cuestión.
.
6. Mapa
Contarás con un mapa para visualizar tus cajas de fibra:
- a. Disponibles. Permite filtrar las cajas según disponibilidad de puertos.
- b. Etiquetas. Podrás filtrar y visualizar información vinculada a una determinada etiqueta.
- c. Buscar. Permite realizar una búsqueda de dirección, municipalidad, departamento, etc.
.
7. Filtro
Podrás realizar un filtrado del listado mediante esta herramienta:
- a. Mis filtros: en caso que hayas configurado y guardado parámetros de filtrados, los mismos figurarán en este desplegable, pudiendo generar filtrados rápidos. (En el inciso D se detalla como guardar filtros)
Eliminar de mis filtros: permite eliminar el filtro seleccionado, del listado de tus filtros guardados. - b. Disponibles: podrás filtrar las cajas según disponibilidad de puertos.
- c. Etiquetas: podrás filtrar según las etiquetas creadas en este módulo.
- d. Guardar selección en mis filtros: al seleccionar este check, los datos elegidos para filtrar, se guardarán y crearán un filtro personalizado que podrás reutilizar en futuras búsquedas (en el campo A). Se habilitará un campo donde deberás indicar el nombre del filtro.
Recordamos que la herramienta filtro no exige usar todos los elementos que la componen, sino que podrás elegir diversos parámetros para obtener la información necesaria.
.
8. Buscar
Podrás realizar una búsqueda dentro del listado de cajas mediante esta utilidad.
.
9. Check de selección
Esta herramienta genera una selección masiva de todos los elementos del listado, permitiéndote aplicar acciones sobre los mismos. Si deseas hacer una selección individual, tendrás que hacer click sobre la casilla correspondiente a la línea deseada.
.
10. Expandir
Con este botón podrás visualizar información/columnas del listado, que no se muestran en pantalla por cuestiones de resolución.
Por ejemplo: si tenemos visibles 10 columnas con información, y por cuestiones de resolución de pantalla se pueden ver solamente 6, al hacer click en esta herramienta, tendrás disponible los 4 registros faltantes. Ten en cuenta que si te encuentras visualizando la totalidad de las columnas, esta herramienta se encontrará oculta.
.
11. Columnas visibles
Permite definir que campos se mostrarán en el listado de cajas de fibra.
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Checkbox. Permite seleccionar que columnas se visualizarán en el listado.
.
12. Acceso rápido
Muestra un listado a modo de acceso rápido a ciertas acciones en el registro específico.
- a. Cerrar. Cierra el desplegable con las opciones.
- b. Editar caja de fibra. Permite editar la información de la caja de fibra seleccionada.
.
13. Registros listado
Permite variar la cantidad de registros que se ven en pantalla.
.
14. Paginación listado
Permite pasar de página en el listado.
.
