OLTs
En este apartado desarrollaremos en profundidad los alcances y configuraciones pertinentes para el buen funcionamiento de nuestras integraciones a las distintas OLTs disponibles.
.
Requerimientos.
ISPCube se conecta a la OLT vía comando (telnet) y también vía SNMP. Para ello, entre el sistema y la OLT se debe poder acceder al mismo vía telnet (port 23) o bien algún puerto nateado. Adicionalmente ISPCube debe poder acceder al port snmp (161), en este caso recomendamos mantener el mismo port aunque se tenga que hacer un nat, pero se podría cambiar el nombre de la comunidad por un tema de seguridad.
Las OLTs Kingtype habitualmente están pre configuradas para autorizar y auto configurar cualquier ONU que se conecte en la OLT, es decir, no hacemos operación ninguna ante el alta de una conexión o bien su modificación o eliminación propiamente en la OLT.
Si interactuamos con la OLT cuando se pretende realizar un corte del servicio de TV, en el proceso de corte, ISPCube se conectará por comando a la OLT y deshabilitará el dispositivo óptico. Posteriormente realizará un chequeo del status del mismo (todos estos pasos demoran varios segundos, ya que, dependemos de la velocidad de respuesta ante los comandos, en nuestra experiencia, se suele demorar entre 5 y 10 segundos.)
Adicionalmente y en forma recurrente consultamos a la OLT (protocolo SNMP y vía Comando de Consola) qué ONUs tiene conectadas y su status (temperatura, potencia, etc.). De esta manera, tenemos datos esenciales para saber el estado de la ONU, pero además contamos con información que será utilizada en caso de querer realizar un corte de TV al cliente.
Dentro del sistema debemos declarar todas las OLTs Kingtype e indicar si son del tipo Epon o GPon (ya que cambia la manera de consultar los datos). Luego a la hora de realizar una conexión nueva debe mantener el mismo esquema de alta donde se indica el SN o MAC (verificar bien como la OLT informa dicha MAC o SN para que coincida la nomenclatura).
Una vez que fue agregado la OLT como nodo a ISPCube, ya en forma automática y periódica se comenzará a recolectar información de cada ONU, como se puede ver en el siguiente gráfico.
.
Tráfico
Dependiendo del tipo de tecnología de control de ancho de banda utilizado (Routers Mikrotik o Radius) podremos observar información reciente de trafico que ISPCube recolecta. Para ello, debemos desde el listado de conexiones utilizar el botón Log de Tráfico, el cual nos brindará información como la que podemos observar en los siguientes gráficos.
.
.
Requerimientos.
Las OLTs Wolck son del estilo Huawei en cuanto a su administración interna y en el ambiente se la reconoce como Genéricas del Estilo Huawei, también, en este caso, son similares a las OLTs VSOL.
ISPCube se conecta a la OLT vía comando (telnet). Para ello, entre el sistema y la OLT se debe poder acceder al mismo vía telnet (port 23) o bien algún puerto nateado.
ISPCube realiza la configuración de la ONU dentro de la OLT asignando un LineProfile (ont-lineprofile) y un SrvProfile (ont-srvprofile). Habitualmente los ISPs ya tienen la OLT configurada con los perfiles y también es muy frecuente que se utilice un solo LineProfile y un solo Service Profile y que la limitación de ancho de banda se realice fuera de la OLT y en el router que gestione el tráfico. ISPCube adopta esta forma de trabajo, y por ende, dentro de nuestro sistema debemos configurar la OLT para indicar cual de los LineProfile y de los ServiceProfile estara utilizando en cada proceso de alta.
Para ellos debemos ir a las opciones del Nodo Wolck creado y acceder al menú de Line y SrvProfile para indicar del listado cuál es el indicado.
Se abrirá el siguiente modal:
Una vez que realizamos esto ya estamos en condiciones de poder comenzar a operar. Una vez que el ISPCube realiza el alta en la tecnología que corresponda (Radius, Mikrotik – dhcp, pppoe, cola simple, etc) el sistema se conectará a la OLT para realizar la configuración de la ONU según el SrvProfile y LineProfile indicado.
.
Información de las ONUs.
ISPCube recolecta información en forma periódica de cada ONU, la misma puede ser vista desde el listado de conexiones y nos brinda información esencial como temperatura, voltaje y potencia a través del tiempo siendo importante para resolución de problemas.
.
Alta de una conexión.
En el formulario de conexiones debemos seleccionar una OLT WOLCK y luego ingresar el serial number de la ONU, a diferencia de otras OLTS (como Huawei), en las OLTs WOLK las onus se autodetectan (autofind) y autoconfiguran, por lo cual, el sistema modifica dicha conexión dentro de la OLT configurar el line y server profile que corresponda.
.
Corte y habilitación del servicio.
Como en el resto de las conexiones a OLT, ISPCube primero realiza el corte de servicio en la tecnología que se utilice para administrar el ancho de banda (Mikrotik, radius, etc) luego se conecta a la OLT y en este caso el sistema verifica si el cliente posee un plan con servicio de TV en su dispositivo Óptico.
Previamente debemos tener en cuenta que el plan del cliente debe tener la opción de TV habilitada, de esta manera, el sistema sabe a quién debe cortar TV y a quién no.
.
Tráfico
Dependiendo del tipo de tecnología de control de ancho de banda utilizado (Routers Mikrotik o Radius) podremos observar información reciente de trafico que ISPCube recolecta. Para ello, debemos desde el listado de conexiones utilizar el botón Log de Tráfico, el cual nos brindará información como la que podemos observar en los siguientes gráficos.
.
.
Requerimientos.
ISPCube se conecta a la OLT vía comando (telnet) y también vía SNMP. Para ello, entre el sistema y la OLT se debe poder acceder al mismo vía telnet (port 23) o bien algún puerto nateado.
Adicionalmente ISPCube debe poder acceder al port snmp (161) en este caso recomendamos mantener el mismo port aunque se tenga que hacer un nat pero se podría cambiar el nombre de la comunidad por un tema de seguridad. Finalmente y en el caso de que el ISP brinde servicio de TV (CATV) con ONUs también de la marca VSOL ISPCube deberá poder llegar vía IP a las ONUs.
.
Equipamiento VSOL
Cuando creamos el primer nodo del Tipo VSOL, ISPCube procederá en forma automática dentro del Inventario a crear una Marca VSOL, de esta manera, cuando demos de alta los modelos que necesitemos registrar podremos indicar si el modelo es de Internet, TV o DUAL. Esta información es crítica, ya que, al realizar el corte de TV dependemos de esta información debido a que los comandos de corte y habilitación varían.
Adicionalmente en la configuración de la marca, debemos indicar el user y password de las ONUs. Este dato es vital ya que en el caso de realizar un corte de TV sobre ONUs VSOL, debemos accionar directamente sobre la ONU.
Para hacer esto tienes que dirigirte al módulo «Almacén > Configuración» y editar la marca VSOL.
.
Crear una nueva conexión.
En el caso de las OLTs VSOL la misma marca habitualmente tiene una configuración de auto descubrimiento y configuración de las ONUs, por lo cual, ISPCube no realiza ninguna operación adicional durante el alta de una conexión. Por ello al crear una conexión nueva debemos proceder en forma habitual, incluyendo que la conexión tiene un Serial Number y que en OLT está conectada (información necesaria para corte de TV).
.
Información de las ONUS
ISPCube recolecta información en forma periódica de cada ONU, la misma puede ser vista desde el listado de conexiones y nos brinda información esencial como temperatura, voltaje y potencia a través del tiempo siendo importante para resolución de problemas.
Corte de TV (CATV)
Si el cliente posee una ONU con salida de TV y su plan de Internet tiene seleccionado que es también TV, el sistema realizará el corte de servicio no solo en el router que administra su ancho de banda (mikrotik, radius, etc) sino que además deshabilita el dispositivo óptico de la ONU bloqueando el servicio de TV.
Lo único a tener en cuenta es que el plan que posea el cliente, tenga configurado la opción de que es un plan con TV.
.
Tráfico
Dependiendo del tipo de tecnología de control de ancho de banda utilizado (Routers Mikrotik o Radius) podremos observar información reciente de trafico que ISPCube recolecta. Para ello, debemos desde el listado de conexiones utilizar el botón Log de Tráfico, el cual nos brindará información como la que podemos observar en los siguientes gráficos.
.
.
Requerimientos.
ISPCube se conecta a la OLT vía comando (telnet) y también vía SNMP. Para ello, entre el sistema y la OLT se debe poder acceder al mismo vía telnet (port 23) o bien algún puerto nateado.
Adicionalmente ISPCube debe poder acceder al port snmp (161), en este caso recomendamos mantener el mismo port aunque se tenga que hacer un nat pero se podría cambiar el nombre de la comunidad por un tema de seguridad.
.
Configuración de VLAN y Profiles en cada OLT (Nodo)
ISPCube permite indicar dentro del mismo sistema cuales son las VLANs utilizadas por default en cada OLT así como también el line profile y server profile. De esta manera cuando realizamos un alta, el sistema ya sabe que VLAN y perfiles configurar en la ONU dentro de la OLT.
Se abrirá el siguiente modal:
En la selección de VLANs podrán notar que cada VLAN seleccionada queda indicada como %vlan1% %vlan2%.. esto nos servirá más adelante cuando queramos configurar Service Ports en cada plan en particular.
.
Configuración de LineProfile, Server Profile y ServicePorts en cada Plan
En ISPCube también podemos indicar si un plan posee un line profile o bien un server profile específico para el Plan. De no indicar ninguno tomará el configurado en el Nodo. Es decir tiene prioridad lo indicado en el PLAN. Si no hay nada configurado en el plan se toman los valores seteados en el nodo.
En la sección de Huawei Service Ports puedes directamente indicar los comandos que deseas para crear los services ports necesarios para tu red.
En este caso vemos que se crean varios Service Ports (por ejemplo uno para Internet y otro para TV). También vemos que se indican las variables %vlan1%, %vlan2%… esto será reemplazado por los valores indicados en la configuración de Nodo previamente explicado.
¿Para que sirve este tipo de configuración?
Imaginemos que tenemos dos OLTs ( OLT A y OLT B). En la OLT A definimos una VLAN 100 que nosotros configuramos para que se Rutee hacia Internet por el Proveedor A o para cualquier otra Finalidad.
Luego en nuestra OLT B definimos una VLAN que denominamos VLAN 101 que tiene otra finalidad o simplemente tener identificado todo el tráfico de cada OLT por separado. Teniendo este escenario como ejemplo… en la configuración inicial de cada nodo (explicado al inicio) habremos seleccionado en un caso la VLAN 100 y en el otro nodo la VLAN 101… en ambos casos quedan como %vlan1%…. Ahora viendo el ejemplo de configuración de Service Ports podrán darse cuenta que ISPCube en el momento de crear el service port de cualquier conexión de la OLT A creará los service ports indicados en el plan colocando 100 o 101 según la OLT donde se esté creando el service Port.
Crear una nueva conexión.

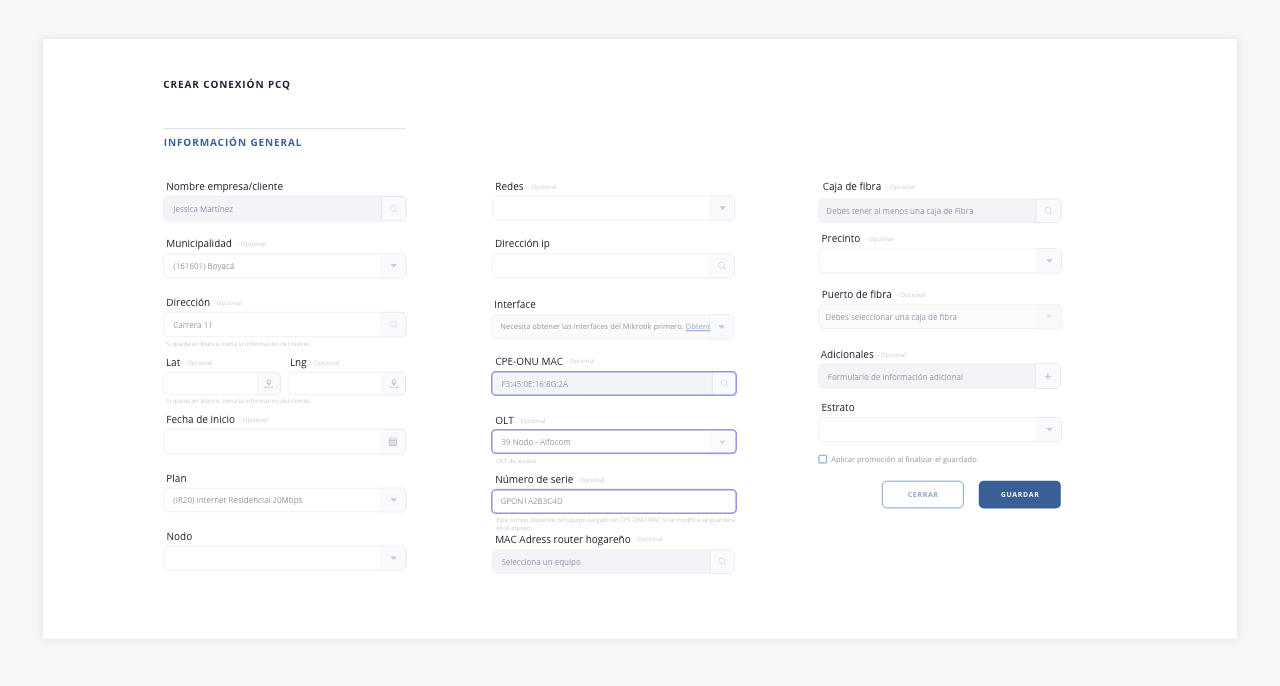

Al crear una nueva conexión en ISPCube (no importa cual puede ser cola simple, pppoe, dhcp, radius, etc…), el sistema permite crear como segundo paso la conexión dentro de la OLT, es decir, el sistema puede dar de alta la conexión (ejemplo) en el PPPoE de un router y LUEGO (todo en el mismo proceso) crear la conexión en la OLT Huawei.
Para ello debemos indicar cual es la OLT y luego con el botón de lupa del campo «Número de serie», nuestro sistema se conectará a la OLT para ver las ONUs listas para ser configuradas (autofind).
Una vez seleccionada y cuanto presionamos el botón guardar el sistema primero hará la operación de alta en la tecnología seleccionada (mikrotik, radius, etc) y luego se conectará a la OLT y realizará la configuración de la ONU con el line profile y server profile que corresponda y por última dará de alta los service ports en caso de que hayan sido configurados
Información de las ONUS
ISPCube recoleta información en forma periódica de cada ONU, la misma puede ser vista desde el listado de conexiones y nos brinda información esencial como temperatura, voltaje y potencia a través del tiempo, siendo importante para la resolución de problemas.
.
Corte de TV (CATV)
Si el cliente posee una ONU con salida de TV y su plan de Internet tiene seleccionado que es también TV, el sistema realizará el corte de servicio no solo en el router que administra su ancho de banda (mikrotik, radius, etc) sino que además deshabilita el dispositivo óptico de la ONU bloqueando el servicio de TV.
Lo único a tener en cuenta es que el plan que posea el cliente tenga configurado la opción de que es un plan con TV.
.
Tráfico
Dependiendo del tipo de tecnología de control de ancho de banda utilizado (Routers Mikrotik o Radius) podremos observar información reciente de trafico que ISPCube recolecta. Para ello, debemos desde el listado de conexiones utilizar el botón Log de Tráfico, el cual nos brindará información como la que podemos observar en los siguientes gráficos.
.
.
Requerimientos:
ISPCube se conecta a la OLT vía comando (telnet) y también vía SNMP. Para ello, entre el sistema y la OLT se debe poder acceder al mismo vía telnet (port 23) o bien algún puerto nateado. Adicionalmente ISPCube debe poder acceder al port snmp (161) en este caso recomendamos mantener el mismo port aunque se tenga que hacer un nat pero se podría cambiar el nombre de la comunidad por un tema de seguridad.
.
Configuración de Perfil en cada OLT (Nodo)
ISPCube permite indicar dentro del mismo sistema cuál es el perfil default en cada OLT. De esta manera cuando realizamos un alta el sistema ya sabe que perfile configurar en la ONU dentro de la OLT.
Se abrirá el siguiente modal:
.
Configuración de perfil en cada plan.
En ISPCube también podemos indicar si un plan posee un perfil especifico para el Plan. De no indicar ninguno tomara el configurado en el Nodo. Es decir tiene prioridad lo indicado en el PLAN. Si no hay nada configurado en el plan se toman los valores seteados en el nodo.
Se abrirá el siguiente modal:
Crear una nueva conexión.
Al crear una nueva conexión en ISPCube (no importa cual puede ser cola simple, pppoe, dhcp, radius, etc…), el sistema permite crear como segundo paso la conexión dentro de la OLT, es decir, el sistema puede dar de alta la conexión (ejemplo) en el PPPoE de un router y LUEGO (todo en el mismo proceso) crear la conexión en la OLT Furukawa.
En el formulario de conexiones debemos seleccionar una OLT Furukaway luego ingresar el serial number de la ONU, a diferencia de otras OLTS (como Huawei), en las OLTs Furukaway las onus se autodetectan (autofind) y autoconfiguran, por lo cual, el sistema modifica dicha conexión dentro de la OLT configurar el line y server profile que corresponda.
.
Información de las ONUS.
ISPCube recoleta información en forma periódica de cada ONU, la misma puede ser vista desde el listado de conexiones y nos brinda información esencial como temperatura, voltaje y potencia a través del tiempo siendo importante para resolución de problemas.
Corte de TV (CATV)
Si el cliente posee una ONU con salida de TV y su plan de Internet tiene seleccionado que es también TV, el sistema realizará el corte de servicio no solo en el router que administra su ancho de banda (mikrotik, radius, etc) sino que además deshabilita el dispositivo óptico de la ONU bloqueando el servicio de TV.
Lo único a tener en cuenta es que el plan que posea el cliente tenga configurado la opción de que es un plan con TV.
.
Tráfico
Dependiendo del tipo de tecnología de control de ancho de banda utilizado (Routers Mikrotik o Radius) podremos observar información reciente de trafico que ISPCube recolecta. Para ello, debemos desde el listado de conexiones utilizar el botón Log de Tráfico, el cual nos brindará información como la que podemos observar en los siguientes gráficos.
.
.
Requerimientos.
ISPCube se conecta a la OLT vía comando (telnet) y también vía SNMP. Para ello, entre el sistema y la OLT se debe poder acceder al mismo vía telnet (port 23) o bien algún puerto nateado. Adicionalmente ISPCube debe poder acceder al port snmp (161) en este caso recomendamos mantener el mismo port aunque se tenga que hacer un nat pero se podría cambiar el nombre de la comunidad por un tema de seguridad.
ISPCube realiza la configuración de la ONU dentro de la OLT asignando un LineProfile (ont-lineprofile) y un SrvProfile (ont-srvprofile). Habitualmente los ISPs ya tienen la OLT configurada con los perfiles y también es muy frecuente que se utilice un solo LineProfile y un solo Service Profile y que la limitación de ancho de banda se realice fuera de la OLT y en el router que gestione el tráfico. ISPCube adopta esta forma de trabajo, y por ende, dentro de nuestro sistema debemos configurar la OLT para indicar cuál de los LineProfile y de los ServiceProfile estará utilizando en cada proceso de alta.
Para ellos debemos ir a las opciones del Nodo TPLink creado y acceder al menú de Line y SrvProfile para indicar del listado cuál es el indicado.
Se abrirá el siguiente modal:
Una vez que realizamos esto ya estamos en condiciones de poder comenzar a operar. Una vez que el ISPCube realiza el alta en la tecnología que corresponda (Radius, Mikrotik – dhcp, pppoe, cola simple, etc) el sistema se conectará a la OLT para realizar la configuración de la ONU segun el SrvProfile y LineProfile indicado.
.
Información de las ONUS.
ISPCube recoleta información en forma periódica de cada ONU, la misma puede ser vista desde el listado de conexiones y nos brinda información esencial como temperatura, voltaje y potencia a través del tiempo siendo importante para resolución de problemas.
.
Alta de una conexión.
En el formulario de conexiones debemos seleccionar una OLT TPLInk y luego ingresar el serial number de la ONU, una vez que se realiza el alta en la tecnología principal de administración de ancho de banda (Mikrotik, Radius, etc) el sistema procederá a auto descubrir la ONU y luego configurar dicha ONU con el line profile y srv profile que indicamos anteriormente.
.
Corte y Habilitación del Servicio.
Como en el resto de las conexiones a OLT, ISPCube primero realiza el corte de servicio en la tecnología que se utilice para administrar el ancho de banda (Mikrotik, radius, etc) luego se conecta a la OLT y en este caso el sistema verifica si el cliente posee un plan con servicio de TV en su dispositivo Óptico.
Previamente debemos tener en cuenta que el plan del cliente debe tener la opción de TV habilitada, de esta manera, el sistema sabe a quién debe cortar TV y a quién no.
.
Tráfico
Dependiendo del tipo de tecnología de control de ancho de banda utilizado (Routers Mikrotik o Radius) podremos observar información reciente de trafico que ISPCube recolecta. Para ello, debemos desde el listado de conexiones utilizar el botón Log de Tráfico, el cual nos brindará información como la que podemos observar en los siguientes gráficos.
.
.
Requerimientos.
ISPCube se conecta a la OLT vía comando (telnet). Para ello, entre el sistema y la OLT se debe poder acceder al mismo vía telnet (port 23) o bien algún puerto nateado.
.
Configuración de VLAN, Profiles y comandos por plan o general
ISPCube permite indicar dentro del mismo sistema cuales son las VLANs, Perfiles y comandos a ejecutar cuando se realiza un alta en la OLT. Estas configuraciones pueden ser generales o específicas por plan. Cuando es configurado en forma general, se toma esa configuración para cualquier alta, excepto que dentro de algún plan se determine otra configuración.
Es importante aclarar que si se posee más de una OLT ZTE, en todas ellas los perfiles deben llamarse de la misma manera.
- Comandos: Aquí debemos incorporar todos los comandos que deseamos realizar en el alta de la conexión. Tener en cuenta que hay variables (indicadas con el símbolo %) que ISPCube reemplazará por los valores correspondientes. Cuando se está haciendo esta configuración bien podra colocar sus actuales comandos o bien utilizar el ejemplo indicado.
Configuración por Plan
En el listado de planes podemos ir a las acciones individuales y desde ahí seleccionar la opción Configuración ZTE para así poder configurar planes, vlan y comandos específicos para dicho plan.
.
Reboot ONU
Con ISPCube podremos reiniciar una ONU desde el listado de conexiones utilizando la opción de Reiniciar ONU.
Crear una nueva conexión
Al crear una nueva conexión en ISPCube (no importa cual puede ser cola simple, pppoe, dhcp, radius, etc…), el sistema permite crear como segundo paso la conexión dentro de la OLT, es decir, el sistema puede dar de alta la conexión (ejemplo) en el PPPoE de un router y LUEGO (todo en el mismo proceso) crear la conexión en la OLT ZTE.
Para ello debemos indicar cual es la OLT y luego con el botón de lupa de Número de Serie, nuestro sistema se conectará a la OLT para ver las ONUs listas para ser configuradas (autofind). Una vez seleccionada y cuanto presionamos el botón guardar el sistema primero hará la operación de alta en la tecnología seleccionada (mikrotik, radius, etc) y luego se conectará a la OLT y realizará la configuración de la ONU con el line profile y server profile que corresponda y por última dará de alta los service ports en caso de que hayan sido configurados.
.
Información de las ONUS
ISPCube recolecta información en forma periódica de cada ONU, la misma puede ser vista desde el listado de conexiones y nos brinda información esencial como temperatura, voltaje y potencia a través del tiempo siendo importante para resolución de problemas.
.
Tráfico
Dependiendo del tipo de tecnología de control de ancho de banda utilizado (Routers Mikrotik o Radius) podremos observar información reciente de trafico que ISPCube recolecta. Para ello, debemos desde el listado de conexiones utilizar el botón Log de Tráfico, el cual nos brindará información como la que podemos observar en los siguientes gráficos.
.
